30095N 1/30/12 REV. H
©2012 Cequent Performance Products, Inc. PRINTED IN XXX 40

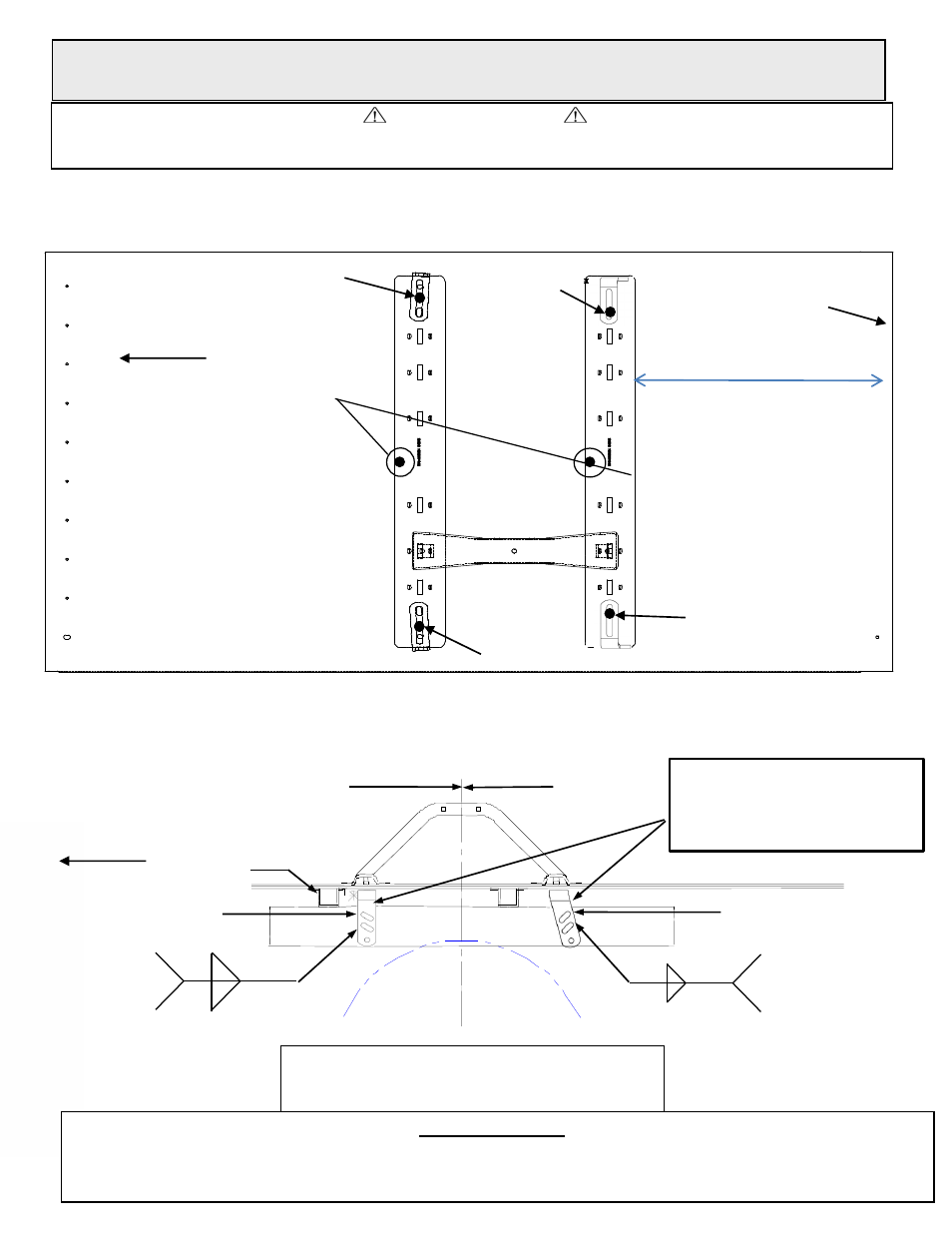

Frente del
vehículo
Los enganches de quinta rueda
superiores a 18k deben tener un
perno central en el orificio central
en ambos largueros.
Nota: Coloque el perno central en
el orificio que no interfiera con el
umbral de la base. Si es necesario,
voltee el larguero al otro lado.
Los pernos centrales y las piezas
se suministran con la Quinta rueda
o enganches cuello de ganso con
calificación superior a 18k.
Borde posterior
de la base del
vehículo
Mida desde la parte posterior
de la base hasta el borde
posterior del larguero base
Base larga = 29 7/16”
Base corta = 23 15/16”
* Patrón de
soldadura opcional
¡PRECAUCIÓN!
Revise en busca de obstrucciones antes de perforar. No hacerlo podría resultar en daños a las líneas de combustible o frenos,
miembros estructurales etc. Cequent Performance Products, Inc. intenta al máximo comunicar los cambios del fabricante del
vehículo de remolque; sin embargo, es finalmente responsabilidad del instalador evitar daños por causa de la instalación.
¡PRECAUCIÓN!
Lea las páginas 1-3 de estas instrucciones antes de empezar la instalación. ¡No hacerlo podría resultar en daños significativos
al vehículo!
CHEVROLET/GMC 88-98 & 92-98 4-PUERTAS y 99 SILVERADO
SIERRA CLASSIC (CON BASTIDOR CÓNICO) (DIRECCIONALES ROJAS)
Centro del eje
1/4 1.5-3
1/4 2
*
1/4 2
1/4 2
*
Patrón de
soldadura
opcional
Se muestra lado del conductor de caja
larga 1/2 ton
Centro del King
Pin sobre el
centro del eje
Soporte recto Soporte angular
Umbral
de la
base
Frente
del
vehículo
Nota: Cable de halar suministrado, será necesario
para instalar las piezas en los soportes a través del
bastidor.
NOTAS IMPORTANTES PARA ESTA INSTALACIÓN:
1. Encuentre filas paralelas de puntos de soldaduras en el umbral de la base del vehículo. No se debe perforar en
más o menos 4” entre las filas paralelas de puntos de soldaduras donde se encuentra el umbral de la base.
Orificio central
Orificio
interior
Orificio
interior
Orificio central
Los soportes angulares izquierdo
y derecho y del bastidor se
pueden colocar donde mejor se
acomoden los soportes.
