74 | Español
1 609 929 W31 | (6.4.11) Bosch Power Tools
Rodapiés

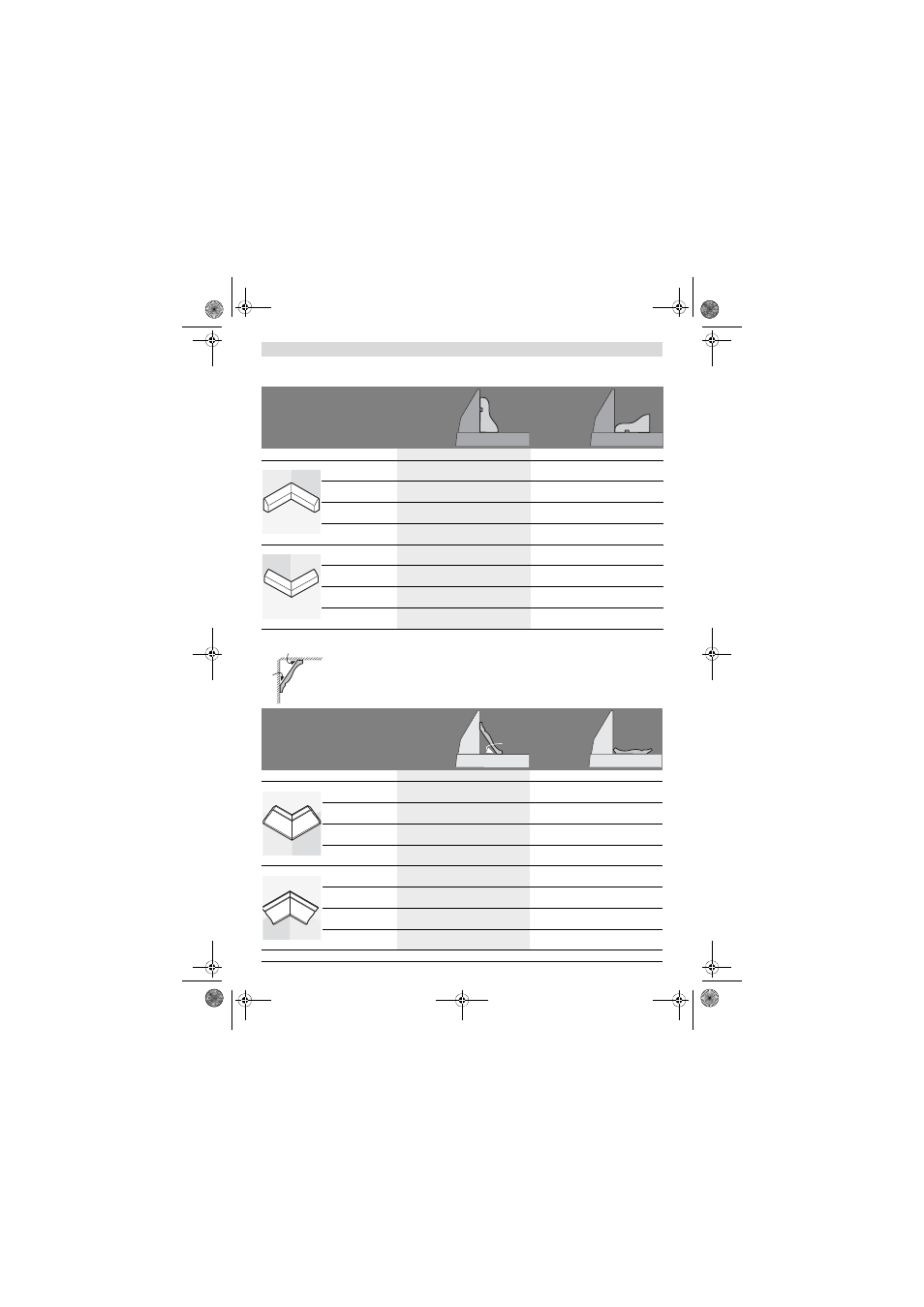

En la siguiente tabla se detallan los datos para serrar rodapiés.
Molduras para techos (según estándar EE.UU.)
Ajustes Apoyado con-
tra la regleta
tope
Colocándolos
planos sobre
la mesa de
corte
Rodapiés Lado izquierdo Lado derecho Lado izquierdo Lado derecho
Esquina interior Ángulo de inglete
horizontal
45° izquierda 45° derecha 0° 0°
Ángulo de inglete
vertical
0° 0° 45° izquierda 45° derecha
Posicionamiento de la
pieza de trabajo
Canto inferior sobre
la mesa de corte
Canto inferior sobre
la mesa de corte
Canto superior con-
tra la regleta tope
Canto superior con-
tra la regleta tope
La pieza terminada se
encuentra a …
... la izquierda del
corte
... la derecha del
corte
... la izquierda del
corte
... la derecha del
corte
Esquina exterior Ángulo de inglete
horizontal
45° derecha 45° izquierda 0° 0°
Ángulo de inglete
vertical
0° 0° 45° derecha 45° izquierda
Posicionamiento de la
pieza de trabajo
Canto inferior sobre
la mesa de corte
Canto inferior sobre
la mesa de corte
Canto superior con-
tra la regleta tope
Canto superior con-
tra la regleta tope
La pieza terminada se
encuentra a …
... la derecha del
corte
... la izquierda del
corte
... la izquierda del
corte
... la derecha del
corte
Si desea cortar molduras de techos colocándolas planas sobre la mesa de corte deberá ajustar el ángulo
de inglete horizontal a 31,6° (mesa de corte girada hacia la izquierda o derecha) y el ángulo de inglete
vertical a 33,9° (brazo deslizante girado hacia la izquierda o derecha).
La siguiente tabla le informa como serrar molduras para techos.
Ajustes Apoyado
contra la
regleta tope
Colocado
plano sobre la
mesa de
corte
Moldura para techos Lado izquierdo Lado derecho Lado izquierdo Lado derecho
Esquina interior Ángulo de inglete
horizontal
45° derecha 45° izquierda 31,6° derecha 31,6° izquierda
Ángulo de inglete
vertical
0° 0° 33,9° izquierda 33,9° derecha
Posicionamiento de la
pieza de trabajo
Canto inferior con-
tra la regleta tope
Canto inferior con-
tra la regleta tope
Canto superior con-
tra la regleta tope
Canto superior con-
tra la regleta tope
La pieza terminada se
encuentra a …
... la derecha del
corte
... la izquierda del
corte
... la izquierda del
corte
... la derecha del
corte
Esquina exterior Ángulo de inglete
horizontal
45° izquierda 45° derecha 31,6° izquierda 31,6° derecha
Ángulo de inglete
vertical
0° 0° 33,9° derecha 33,9° izquierda
Posicionamiento de la
pieza de trabajo
Canto inferior con-
tra la regleta tope
Canto inferior con-
tra la regleta tope
Canto superior con-
tra la regleta tope
Canto superior con-
tra la regleta tope
La pieza terminada se
encuentra a …
... la derecha del
corte
... la izquierda del
corte
... la izquierda del
corte
... la derecha del
corte
52°
38°
52°
