Nederlands | 121
Bosch Power Tools 1 609 929 W31 | (6.4.11)
Plafondplinten (Amerikaanse maat)
Basisinstellingen controleren en instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap te
controleren en indien nodig in te stellen.
Daarvoor is ervaring en speciaal gereedschap vereist.
De Bosch-klantenservice voert deze werkzaamheden snel en
vakkundig uit.
Laser instellen
Opmerking: Voor het testen van de laserfunctie moet het
elektrische gereedschap op de stroomvoorziening zijn aange-
sloten.
f
Bedien tijdens het instellen van de laser (bijv. bij het
bewegen van de glijarm) nooit de aan/uit-schakelaar.
Onbedoeld starten van het elektrische gereedschap kan
tot letsel leiden.
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel 38 tot aan de inkeping 18 voor 0°. De
hendel 16 moet merkbaar in de inkeping vastklikken.
– Schakel de laserstralen met de schakelaar 61 in.
Controleren: (zie afbeelding T1)
– Teken op het werkstuk een rechte zaaglijn.
– Druk de vergrendelingshendel 5 in en beweeg de glijarm
met de handgreep 4 langzaam omlaag.
– Stel het werkstuk zo af dat de tanden van het zaagblad en
de zaaglijn op één lijn liggen.
– Houd het werkstuk in deze stand vast en beweeg de glijarm
langzaam weer omhoog.
– Span het werkstuk vast.
– Schakel de laserstralen met de schakelaar 61 in.
De laserstralen moet over de volledige lengte links en rechts
op dezelfde afstand van de op het werkstuk getekende zaag-
lijn lopen, ook als de glijarm omlaag wordt bewogen.
Aansluiting instellen: (zie afbeelding T2)
– Draai de stelschroef 64 met de inbussleutel (2 mm) 21 tot
de laserstraal over de volledige lengte op dezelfde afstand
tot de op het werkstuk getekende lijn loopt.
Als u tegen de klok in draait, beweegt de laserstraal van links
naar rechts. Als u met de klok mee draait, beweegt de laser-
straal van rechts naar links.
Parallelliteit instellen: (zie afbeelding T3)
– Draai de twee schroeven 65 van het laserbeschermkapje
27 met de meegeleverde inbussleutel (4 mm) 20 los.
Opmerking: Om de voorste schroef van het laserbe-
schermkapje te kunnen bereiken, moet u de glijarm iets
omlaag zwenken tot de inbussleutel door een van de sleu-
ven van de pendelbeschermkap kan worden gestoken.
– Draai de bevestigingsschroef 66 ca. 1–2 slagen met de in-
bussleutel (2 mm) 21 los.
Draai de schroef niet helemaal uit.
Als u de plafondplinten plat op de zaagtafel liggend wilt bewerken, moet u de horizontale verstekhoek
instellen op 31,6° (zaagtafel naar links of rechts gedraaid) en de verticale verstekhoek op 33,9° (glij-
arm naar links of rechts gezwenkt).

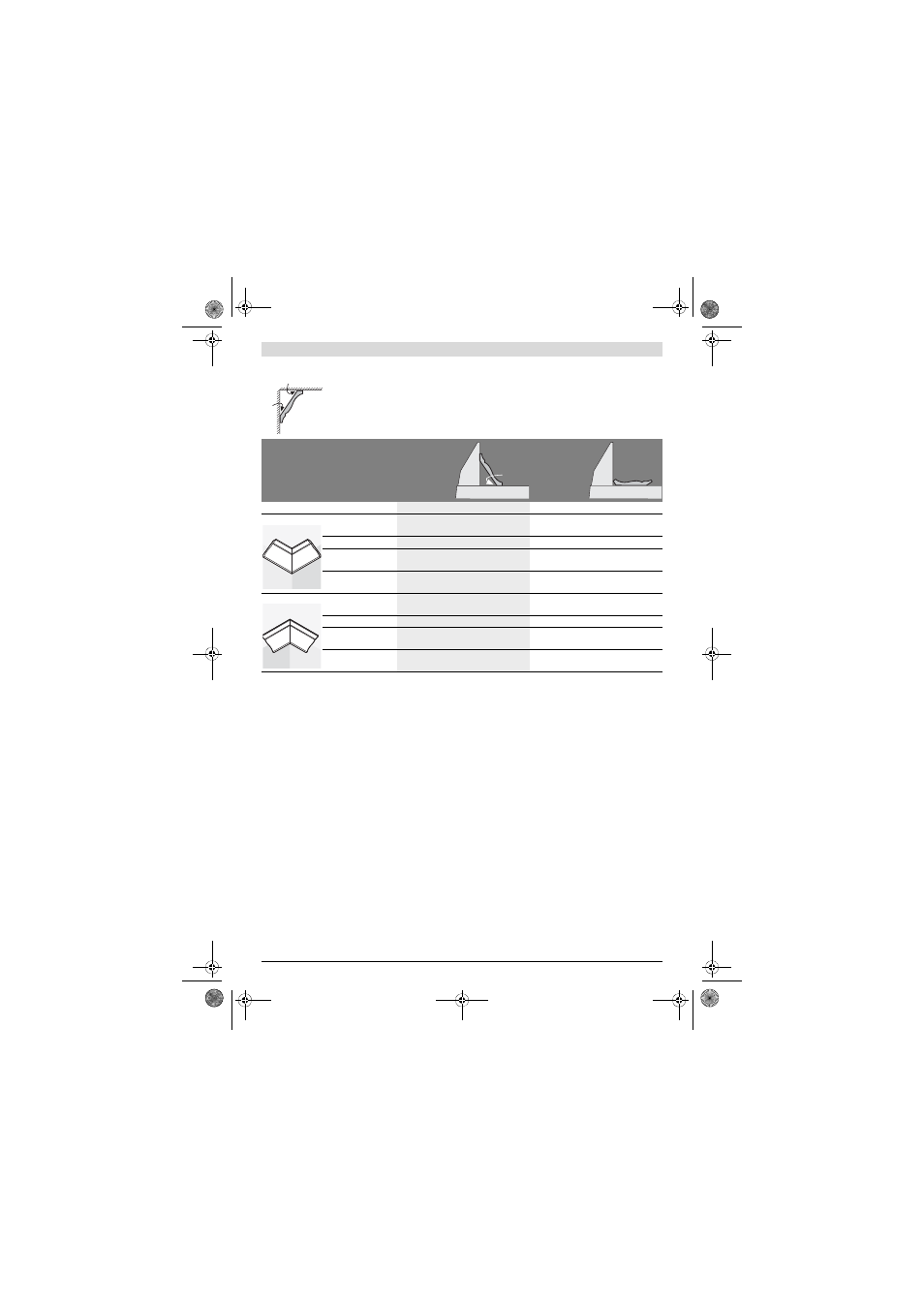

De volgende tabel bevat informatie over het bewerken van plafondplinten.
Instellingen Tegen
aanslagrail
geplaatst
Plat op de
zaagtafel
liggend
Plafondplint Linkerzijde Rechterzijde Linkerzijde Rechterzijde
Binnenkant Horizontale
verstekhoek
45° Rechts 45° Links 31,6° Rechts 31,6° Links
Verticale verstekhoek 0° 0° 33,9° Links 33,9° Rechts
Positionering van het
werkstuk
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Gereed werkstuk
bevindt zich ...
... Rechts van
zaagsnede
... Links van
zaagsnede
... Links van
zaagsnede
... Rechts van
zaagsnede
Buitenkant Horizontale verstek-
hoek
45° Links 45° Rechts 31,6° Links 31,6° Rechts
Verticale verstekhoek 0° 0° 33,9° Rechts 33,9° Links
Positionering van het
werkstuk
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Gereed werkstuk
bevindt zich ...
... Rechts van
zaagsnede
... Links van
zaagsnede
... Links van
zaagsnede
... Rechts van
zaagsnede
52°
38°
52°
