Srpski | 347
Bosch Power Tools 1 609 929 W31 | (6.4.11)
Letve tavanice (prema US-Standardu)
Prekontrolisati i podesiti osnovna podešavanja
Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti.
Za to Vam je potrebno iskustvo i odgovarajući specijalan alat.
Bosch-servis izvodi ovaj posao brzo i pouzdano.
Baždarenje lasera
Pažnja: Za testiranje laserske funkcije mora se električni alat
priključiti na snabdevanje strujom
f Nikada ne aktivirajte za vreme baždarenja lasera (na
primer pri pokretanju klizne poluge) prekidač za
uključivanje/isključivanje. Slučajno startovanje
električnog alata može uticati na povrede.
– Dovedite električni alat u radnu poziciju.
– Okrenite postolje testere 38 do ureza 18 za 0°. Poluga 16
mora osetno uskočiti u urez.
– Uključite laserske zrake sa prekidačem 61.
Prekontrolisati: (pogledajte sliku T1)
– Nacrtajte na radnom komadu pravu linizu presecanja.
– Pritisnite na polugu za blokadu 5 i vodite kliznu polugu sa
drškom 4 polako nadole.
– Centrirajte radni komad tako, da zubi lista testere budu u
liniji sa linijom presecanja.
– Držite radni komad u ovoj poziciji čvrsto i pomerite ponovo
polako uvis kliznu polugu.
– Stegnite radni komad.
– Uključite laserske zrake sa prekidačem 61.
Laserski zraci moraju celom dužinom levo i desno da budu na
istom rastojanju od označene linije presecanja, čak i ako se
klizna poluga vodi na dole.
Podešavanje tačnosti: (pogledajte sliku T2)
– Okrećite zavrtanj za podešavanje 64 sa imbus ključem
(2 mm) 21 sve dok laserski zrak na celoj dužini nema isto
rastojanje prema označenoj liniji presecanja na radnom
komadu.
Okretranje suprotno od kazaljke na satu pokreće laserski zrak
od leva na desno, okretanje u pravcu kazaljke na satu pokreće
laserski zrak od desna na levo.
Podešavanje paralelnosti: (pogledajte sliku T3)
– Odvrnite dva zavrtnja 65 zaštitnog poklopca lasera 27 sa
imbus ključem (4 mm) 20.
Uputstvo: Da bi došli do prednjeg zavrtnja zaštitnog
poklopca lasera, morate kliznu polugu malo iskretati
nadole sve dok ne budete mogli imbus ključ da utaknete
kroz jedan od proreza zaštitne klatne haube.
Kada hoćete da obradjujete u ležećem položaju letve plafona ravno na stolu za testerenje, morate
podesiti horizonalni ugao iskošenja na 31,6
° (Sto za testerisanje je okrenut u levo ili desno) a vertikalni
ugao iskošenja na 33,9 ° (Klizna poluga je iskrenuta u levo ili desno).

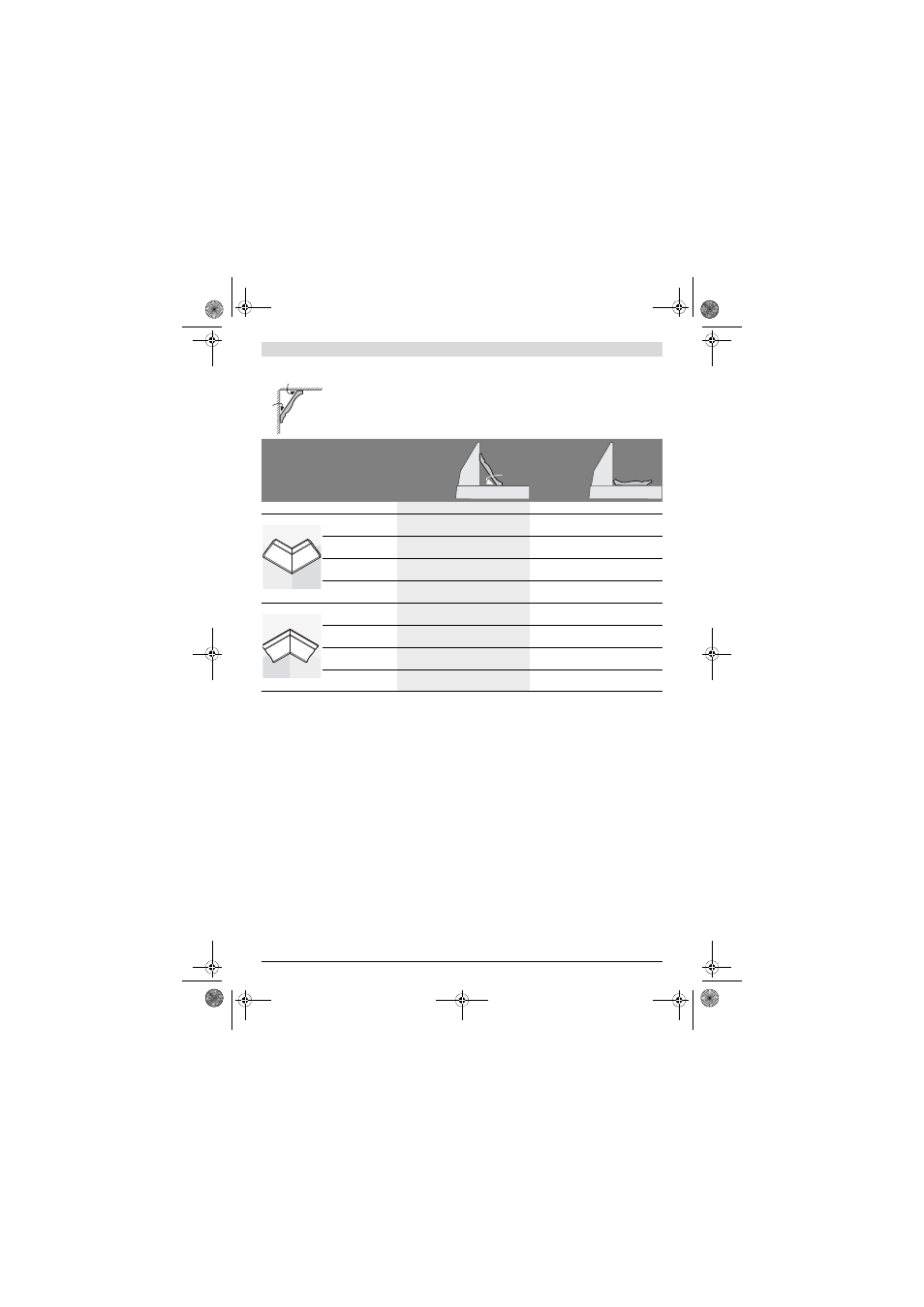

Sledeća tabela sadrži uputstva za obradi letvi za plafon.
Podešavanja postavljena
nasuprot šine
graničnika leži ravno na
postolju
testere
letve tavanice leva strana desna strana leva strana desna strana
Unutrašnja ivica horizontalni ugao
iskošenja
45 ° desno 45 ° levo 31,6 ° desno 31,6 ° levo
vertikalni ugao
iskošenja
0 ° 0 ° 33,9 ° levo 33,9 ° desno
Pozicioniranje radnog
komada Donja ivica šine
graničnika
Donja ivica šine
graničnika
Gornja ivica šine
graničnika
Gornja ivica šine
graničnika
Gotov radni komad
nalazi se ...
... desno od sečenja ... levo od sečenja ... levo od sečenja ... desno od sečenja
Spoljna ivica horizontalni ugao
iskošenja
45 ° levo 45 ° desno 31,6 ° levo 31,6 ° desno
vertikalni ugao
iskošenja
0 ° 0 ° 33,9 ° desno 33,9 ° levo
Pozicioniranje radnog
komada Donja ivica šine
graničnika
Donja ivica šine
graničnika
Gornja ivica šine
graničnika
Gornja ivica šine
graničnika
Gotov radni komad
nalazi se ...
... desno od sečenja ... levo od sečenja ... levo od sečenja ... desno od sečenja
52°
38°
52°
