Русский | 273
Bosch Power Tools 1 609 929 W31 | (6.4.11)
Используйте защитные очки.
Применяйте средства защиты органов
слуха. Воздействие шума может привести
к потере слуха.
Опасный участок! По возможности,
держите Ваши руки и пальцы подальше
от этого участка.
Не вставляйте пальцы в подвижные
детали кронштейна. Пальцы могут
зажаты и получить значительные травмы.
Учитывайте размеры пильного диска. Диаметр отверстия
должен подходить к шпинделю инструмента без зазора. Не
применяйте переходники или адаптеры.
При транспортировке
электроинструмента держитесь только за
эти обозначенные места (углубления для
захвата) или за ручку для переноски.
Никогда не переносите
электроинструмент за рукоятку на
кронштейне.
Зажимная ручка отпущена:
можно настраивать вертикальные углы распила.
Зажимная ручка зажата:
настроенное на кронштейне значение вертикального угла
распила сохраняется.

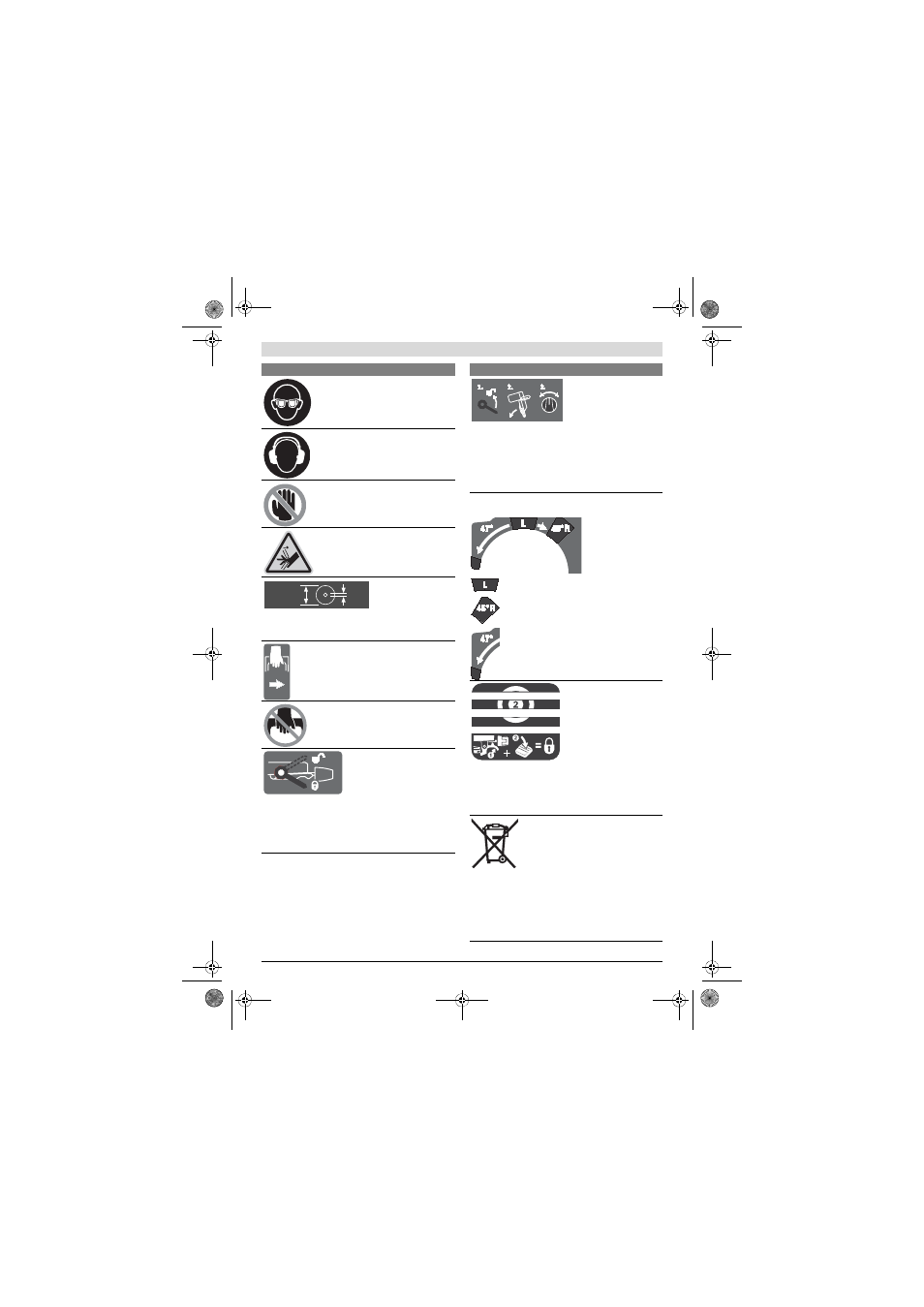

Символы и их значение
Ш 30
mm Ø 305 mm
Показывает последовательность действий при настройке
вертикального угла распила.
1. Отпустите зажимную ручку
2. Слегка наклоните кронштейн влево
3. Установите на поворотной ручке необходимый
диапазон угла распила
Настройка диапазонов вертикальных углов распила на
поворотной ручке
наклон пильного диска влево (45° - 0°)
наклон пильного диска вправо (0° - 45°)
весь диапазон наклона кронштейна
(–47° - +47°)
Для настройки произвольных горизонтальных углов
распила стол пилы должен свободно перемещаться или
фиксатор угла должен был заблокирован:
– Потяните рычаг n и одновременно прижмите фиксатор
угла o в передней части вниз
Не выбрасывайте электроинструменты в
бытовой мусор!
Только для стран-членов ЕС:
В соответствии с европейской директивой 2002/96/EС об
отработанных электрических и электронных приборах и
ее претворением в национальное законодательство
отслужившие электрические и электронные приборы
нужно собирать отдельно и сдавать на экологически
чистую рекуперацию.
Символы и их значение
