376 | Hrvatski
1 609 929 W31 | (6.4.11) Bosch Power Tools
Kontroliranje i podešavanje osnovnih
namještanja
Kako bi se postigli precizni rezovi, nakon intenzivne uporabe
morate provjeriti osnovna podešavanja električnog alata i u
danom slučaju podesiti.
Za to je potrebno iskustvo i odgovarajući specijalni alat.
Bosch ovlašteni servis će ove radove izvesti brzo i pouzdano.
Podešavanje lasera
Napomena: Za ispitivanje funkcije lasera električni alat mora
biti priključen na električno napajanje.
f Tijekom podešavanja lasera (npr. kod pomicanja
kliznog kraka) nikada ne pritišćite prekidač za
uključivanje/isključivanje. Nesmotreno startanje
električnog alata može rezultirati ozljedama.
– Dovedite električni alat u radni položaj.
– Okrenite stol za piljenje 38 sve do zareza 18 za 0°. Poluga
16 mora osjetno uskočiti u zarez.
– Lasersku zraku uključite s prekidačem 61.
Provjerite: (vidjeti sliku T1)
– Ucrtajte na izratku ravnu liniju rezanja.
– Pritisnite polugu za uglavljivanje 5 i pomaknite klizni krak
polako prema dolje s ručkom 4.
– Izravnajte izradak tako da se zubi lista pile podudaraju sa
linijom rezanja.
– Izradak čvrsto držite u ovom položaju i klizni krak ponovno
pomičite polako prema gore.
– Čvrsto stegnite izradak.
– Lasersku zraku uključite s prekidačem 61.
Laserske zrake moraju se po čitavoj dužini lijevo ili desno
nalaziti na istom razmaku od označene linije rezanja na
izratku, i kada se klizni krak pomiče prema dolje.
Namještanje podudarnosti: (vidjeti sliku T2)
– Okrećite pripadajući vijak za podešavanje 64 s inbus
šesterokutnim ključem (2 mm) 21, sve dok laserska zraka
po čitavoj dužini ne bude na istom razmaku od označene
linije rezanja na izratku.
Jednim okretom u smjeru suprotnom od kazaljke na satu,
laserska zraka se pomiče s lijeva na desno, a jednim okretom
u smjeru kazaljke na satu, laserska zraka se pomiče sa desna
na lijevo.
Namještanje paralelnosti: (vidjeti sliku T3)
– S inbus šesterokutnim ključem 65 otpustite dva vijka 27
kape za zaštitu od lasera (4 mm) 20.
Napomena: Da bi se dosegao prednji vijak kape za zaštitu
od lasera, klizni krak morate malo zakrenuti prema dolje,
sve dok se inbus šesterokutni ključ ne može utaknuti kroz
proreze njišućeg štitnika.
– Otpustite vijak za pričvršćenje 66 (za cca. 1–2 okretaja) s
inbus šesterokutnim ključem (2 mm) 21.
Vijak ne odvijte do kraja.
– Pomaknite montažnu ploču lasera u desno ili lijevo, sve dok
laserske zrake po čitavoj dužini ne budu paralelne s
označenom linijom rezanja na izratku.
– Montažnu ploču lasera držite u ovom položaju i ponovno
stegnite vijak za pričvršćenje 66.
– Nakon namještanja ponovno provjerite podudarnost s
linijom rezanja. Još jednom izravnajte laserske zrake s
regulacionim vijcima 64.
– Ponovno pričvrstite kapu za zaštitu od lasera 27.
Namještanje bočnog odstupanja kod pomicanja kliznog
kraka: (vidjeti sliku T4)
– S inbus šesterokutnim ključem 65 otpustite dva vijka 27
kape za zaštitu od lasera (4 mm) 20.
Napomena: Da bi se dosegao prednji vijak kape za zaštitu
od lasera, klizni krak morate malo zakrenuti prema dolje,
sve dok se inbus šesterokutni ključ ne može utaknuti kroz
proreze njišućeg štitnika.
– Otpustite oba vijka za pričvršćenje 67 (za cca.
1 –2 okretaja) s inbus šesterokutnim ključem (2 mm) 21.
Vijke ne odvijte do kraja.
– Pomaknite kućište lasera u desno ili lijevo, sve dok laserske
zrake kod gibanja kliznog kraka prema dolje više ne
odstupaju bočno.
– Nakon namještanja ponovno provjerite podudarnost s
linijom rezanja. Još jednom izravnajte laserske zrake s
regulacionim vijcima 64.
– Kućište lasera držite u ovom položaju i ponovno stegnite
vijke za pričvršćenje 67.
– Ponovno pričvrstite kapu za zaštitu od lasera 27.
Namještanje standardnog kuta kosog rezanja 0 °
(vertikalnog)
– Dovedite električni alat u transportni položaj.

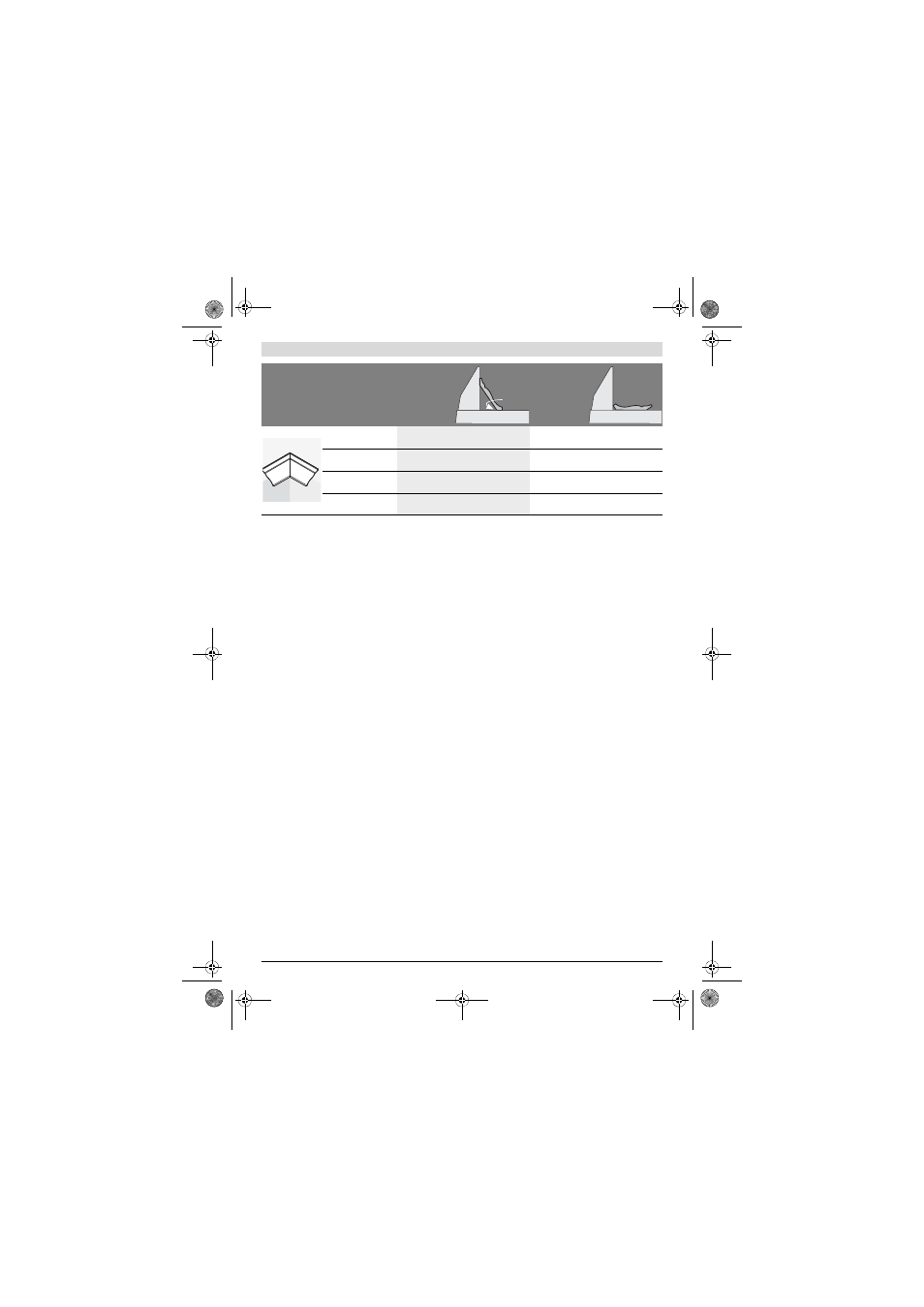

Vanjski rub Horizontalni kut kosog
rezanja
45 ° lijevo 45 ° desno 31,6 ° lijevo 31,6 ° desno
Vertikalni kut kosog
rezanja
0 ° 0 ° 33,9 ° desno 33,9 ° lijevo
Pozicioniranje izratka
Donji rub na
graničnoj vodilici
Donji rub na
graničnoj vodilici
Gornji rub na
graničnoj vodilici
Gornji rub na
graničnoj vodilici
Završen izradak nalazi
se ...
... desno od reza ... lijevo od reza ... lijevo od reza ... desno od reza
Namještanja postavlje-na
prema
graničnoj
vodilici plošno
položena na
stol za
piljenje
52°
