168 | Suomi
1 609 929 W31 | (6.4.11) Bosch Power Tools
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Tur-
vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu puun suoraan pituus- ja poikit-
taissahaukseen pöytäkoneena. Tällöin vaakasuorat –52° ...
+60° jiirikulmat ja pystysuorat 47° (vasemmalla) ... 47° (oi-
kealla) jiirikulmat ovat mahdollisia.
Sähkötyökalun teho on suunniteltu kovan ja pehmeän puun
sekä lastu- ja kuitulevyjen sahaukseen.
Vastaavia sahanteriä käyttäen on alumiiniprofiilien ja muovin
sahaus mahdollista.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.
1 Pölypussi
2 Imuadapteri
3 Laser-varoituskilpi
4 Kahva
5 Lukkovipu
6 Suojus
7 Kuljetuskahva
8 Heilurisuojus
9 Ohjainkiskon pidennys
10 Ohjainkisko
11 Sahapöydän pidennys
12 Reikiä asennusta varten
13 Välilaatta
14 Kulmalukitus
15 Lukkonuppi mielivaltaista jiirikulmaa varten
(vaakatasossa)
16 Vipu jiirikulman esiasetusta varten (vaakatasossa)
17 Lukkokahva mielivaltaista jiirikulmaa varten
(pystysuora)
18 Lovet vakiojiirikulmia varten
19 Kahvasyvennykset
20 Kuusiokoloavain (6 mm/4 mm)
21 Kuusiokoloavain (2 mm)
22 Ruuvipuristin
23 Liukurulla
24 Sahauskulmaosoitin (pystysuora) oikeanpuoliselle
jiirikulma-alueelle (0° ... 47°)
25 Lastunohjain
26 Liukumekanismin kiristysvipu
27 Lasersuojus
28 Liukuvarsi
29 Syvyydenrajoittimen säätöruuvi
30 Syvyydenrajoitin
31 Käynnistysvarmistin
32 Asteikko jiirikulmaa varten (pystysuora)
33 Sahauskulmaosoitin (pystysuora) vasemmalle
jiirikulma-alueelle (47° ... 0°)
34 22.5°-jiirikulman säätönuppi (pystysuora)
35 Pituusohjaimen lukitusruuvi
36 Pituusohjain
37 Asteikko jiirikulmaa varten (vaakatasossa)
38 Sahapöytä
39 Jiirikulma-alueen (pystysuora) säätönuppi
40 Sahanterä
41 Lastun poistoaukko
42 Vivuston 43 lukitusruuvi
Pystysuoran jiirikulma-alueen asetus kiertonupilla
Sahanterän kallistus vasemmalle (45° ... 0°)
Sahanterän kallistus oikealle (0° ... 45°)
Liukuvarren koko kääntöpiiri (–47° ... +47°)
Mielivaltaisen vaakasuoran jiirikulman asetusta varten saha-
pöydän täytyy liikkua vapaasti tai kulmalukituksen olla lukit-
tuna:
– Vedä vivusta n ja paina samalla kulmalukitusta o edessä
alas
Älä heitä sähkötyökaluja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita kos-
kevan direktiivin 2002/96/EY ja sen kansallisten lakien
muunnosten mukaan, tulee käyttökelvottomat sähkötyöka-
lut kerätä erikseen ja toimittaa ympäristöystävälliseen uusio-
käyttöön.

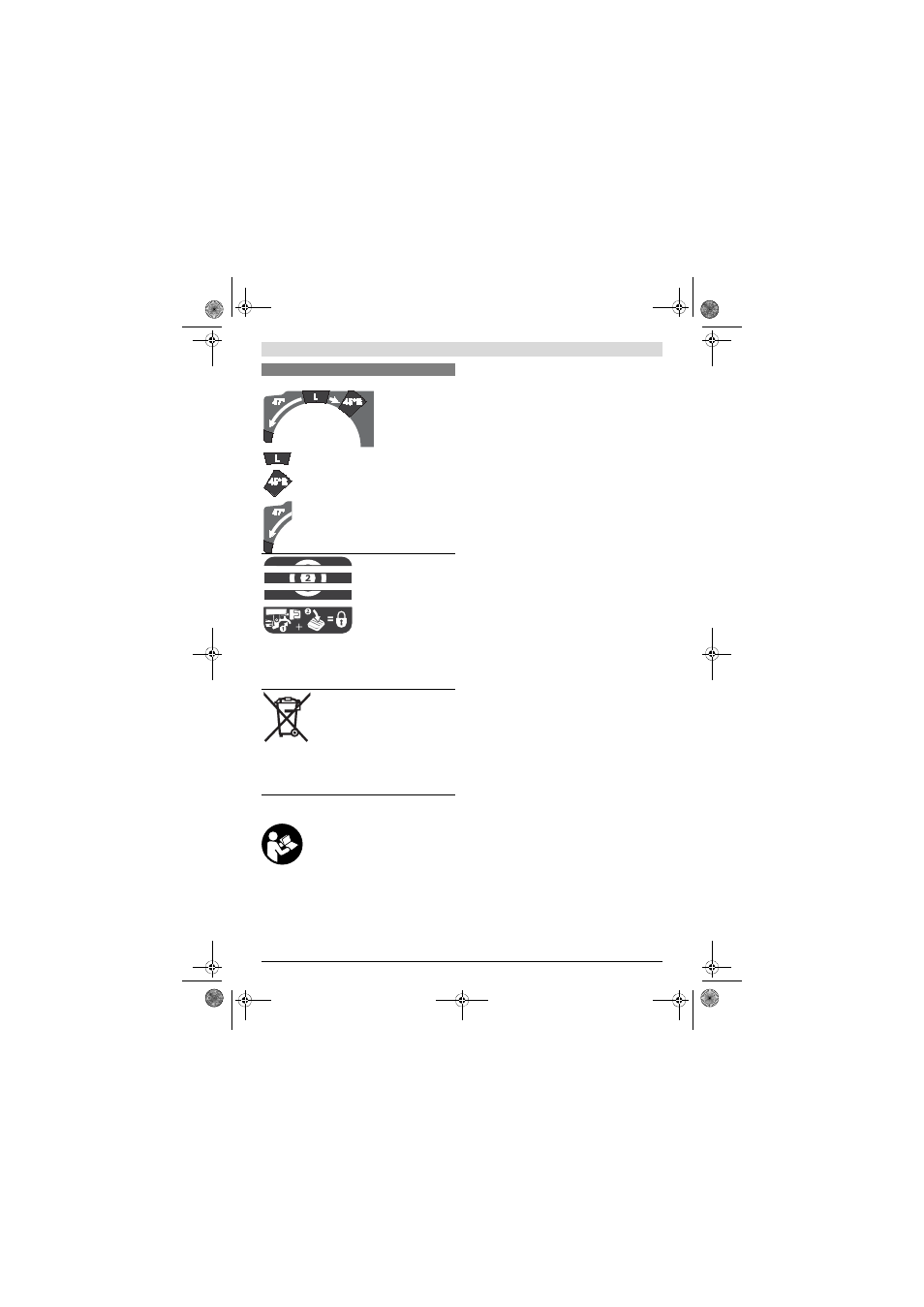

Tunnusmerkit ja niiden merkitys
