382 | Eesti
1 609 929 W31 | (6.4.11) Bosch Power Tools
Seadme ja selle funktsioonide
kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi
lugeda. Ohutusnõuete ja juhiste eiramise
tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Nõuetekohane kasutamine
Seade on statsionaarse seadmena ette nähtud sirgete piki- ja
ristlõigete tegemiseks puidus. Seejuures on võimalik lõigata
horisontaalseid kaldenurki vahemikus
–52° kuni +60° ning
vertikaalseid kaldenurki vahemikus 47 ° (vasakult poolt) kuni
47 ° (paremalt poolt).
Seade on ette nähtud kõva ja pehme puidu, samuti laast- ja
kiudplaatide saagimiseks.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plastmaterjali.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste
lehekülgedel toodud numbrid.
1 Tolmukott
2 Tolmueemaldusadapter
3 Laseri hoiatussilt
4 Käepide
5 Lukustushoob
6 Kettakaitse
7 Transpordipide
8 Pendelkettakaitse
9 Piirdesiini pikendus
10 Juhtrööbas
11 Töötasapinna pikendus
12 Avad montaaži jaoks
13 Vaheplaat
14 Nurgalukustus
15 Lukustushoob mis tahes kaldenurga jaoks
16 Horisontaalse kaldenurga reguleerimishoob
17 Kinnituspide mis tahes kaldenurga jaoks (vertikaalne)
18 Standard-kaldenurkade sälgud
19 Käepideme süvendid
20 Sisekuuskantvõti (6 mm/4 mm)
21 Sisekuuskantvõti (2 mm)
22 Pitskruvi
23 Liugrull
24 Nurganäidik (vertikaalne) parempoolsele kaldenurga
vahemikule (0 ° kuni 47°)
25 Laastude eemalesuunaja
26 Liugmehhanismi fikseerimishoob
27 Laseri kaitsekate
28 Liughaar
29 Sügavuspiiriku justeerimiskruvi
30 Sügavuspiirik
31 Transpordikaitse
32 Vertikaalse kaldenurga skaala
33 Nurganäidik (vertikaalne) vasakpoolsele kaldenurga
vahemikule (47 ° kuni 0°)
34 Reguleerimisnupp 22,5 °-vertikaalse kaldenurga jaoks
35 Paralleeljuhiku lukustuskruvi
36 Paralleeljuhik
37 Horisontaalse kaldenurga skaala

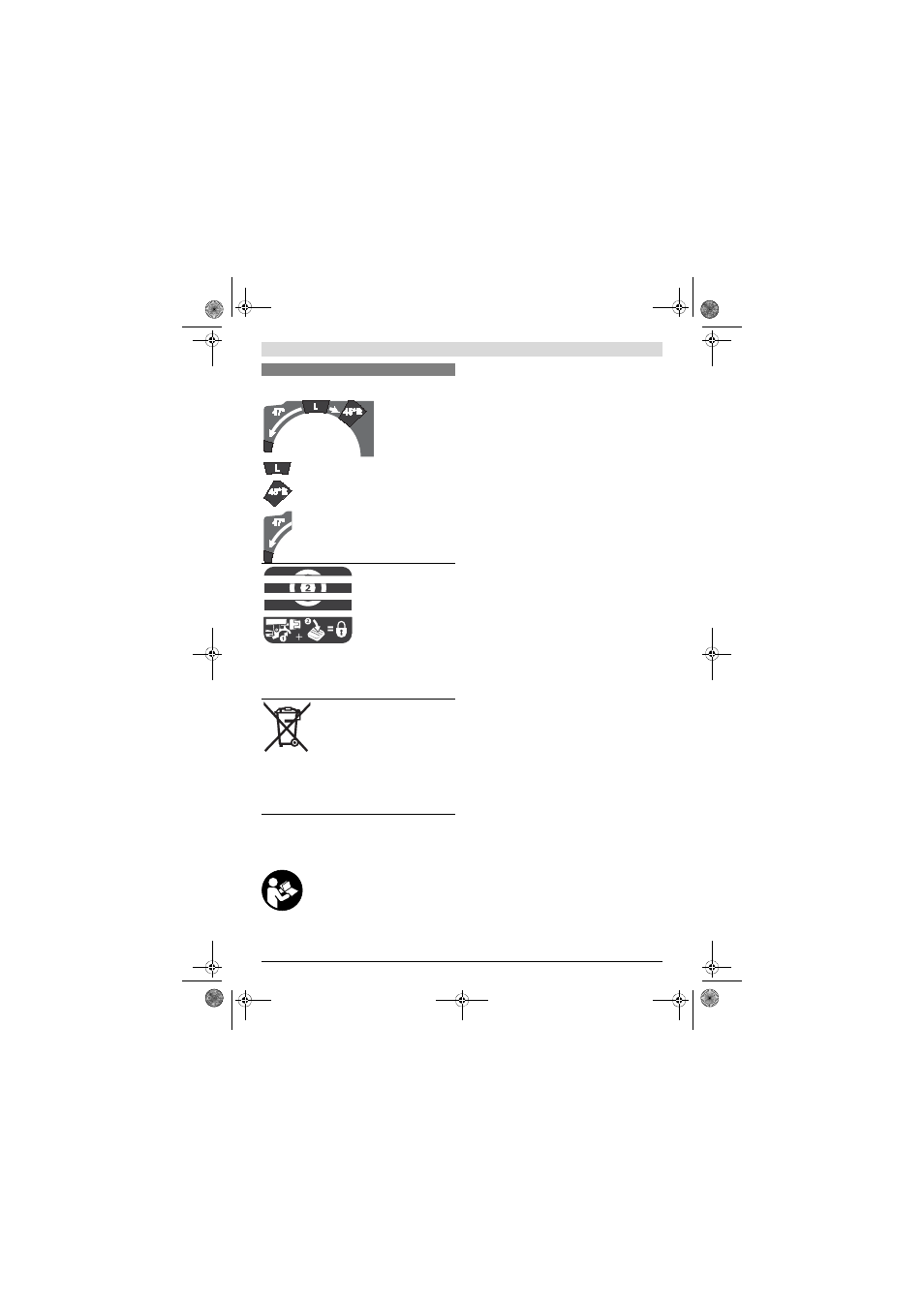

Vertikaalsete kaldenurkade vahemike seadmine
pöördhoovast
saeketta kalle vasakule (45 ° kuni 0°)
saeketta kalle paremale (0 ° kuni 45°)
haara kogu keeramispiirkond ( –47° kuni +47°)
Mis tahes horisontaalste kaldenurkade seadmiseks peab
saepink olema vabalt liikuv või nurgalukustus peab olema
kinni:
– Tõmmake hooba n ja samaaegselt suruge nurgalukustust
o eest alla
Ärge visake kasutusressursi ammendanud
elektrilisi tööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ning direktiivi
kohaldamisele liikmesriikides tuleb kasutusressursi
ammendanud elektrilised tööriistad eraldi kokku koguda ja
keskkonnasäästlikult ringlusse võtta.
Sümbolid ja nende tähendus
