Slovensky | 251
Bosch Power Tools 1 609 929 W31 | (6.4.11)
Stropné lišty (podľa normy USA)
Kontrola základného nastavenia a základné
nastavenie
Aby ste si zabezpečili precízne rezy v každom čase, musíte
vždy po intenzívnom používaní skontrolovať základné
nastavenie ručného elektrického náradia a v prípade potreby
ho nastaviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne
nástroje.
Autorizované servisné stredisko Bosch vykonáva tieto práce
rýchlo a spoľahlivo.
Justovanie lasera
Upozornenie: Ak chcete otestovať fungovanie lasera, musíte
ručné elektrické náradie pripojiť na zdroj elektrického prúdu.
f Počas nastavovania (justovania) lasera (napríklad pri
presúvaní klzného ramena) sa nikdy nedotýkajte
vypínača. Neúmyselné spustenie ručného elektrického
náradia môže mať za následok poranenie.
– Dajte ručné elektrické náradie do pracovnej polohy.
– Otočte rezací stôl 38 až po zárez 18 pre uhol 0°. Páčka 16
musí pritom počuteľne zaskočiť do zárezu.
– Zapnite laserové lúče pomocou vypínača 61.
Prekontrolujte: (pozri obrázok T1)
– Nakreslite na obrobok rovnú líniu rezu.
– Zatlačte na aretačnú páčku 5 a pomaly spúšťajte klzné
rameno pomocou rukoväte 4 smerom dole.
– Obrobok nastavte tak, aby boli zuby pílového listu v jednej
rovine s líniou rezu.
– Obrobok v tejto polohe pridržte a klzné rameno opäť
pomaly dvíhajte smerom hore.
– Obrobok dobre upnite.
– Zapnite laserové lúče pomocou vypínača 61.
Laserové lúče musia byť na obrobku po celej dĺžke naľavo aj
napravo v rovnakej vzdialenosti od nakreslenej čiary rezu aj
vtedy, keď sa klzné rameno vedie smerom dole.
Nastavenie paralelnosti: (pozri obrázok T2)
– Otáčajte príslušnú nastavovaciu skrutku 64 pomocou
kľúča na skrutky s vnútorným šesťhranom (2 mm) 21 do
takej polohy, aby mal laserový lúč na celej dĺžke rovnakú
vzdialenosť od čiary rezu nakreslenej na obrobku.
Otáčanie proti smeru pohybu hodinových ručičiek pohne
laserový lúč zľava doprava, otáčanie v smere pohybu
hodinových ručičiek pohne laserový lúč sprava doľava.
Nastavenie paralelnosti: (pozri obrázok T3)
– Uvoľnite dve skrutky 65 ochranného krytu lasera 27
pomocou kľúča na skrutky s vnútorným šesťhranom
(4 mm) 20.
Ak by ste chceli obrábať stropné lišty v polohe položené naplocho na rezacom stole, musíte nastaviť
horizontálny uhol zošikmenia na hodnotu 31,6
° (rezací stôl otočený doľava alebo doprava) a vertikálny
uhol zošikmenia na hodnotu 33,9 ° (klzné rameno otočené doľava alebo doprava).

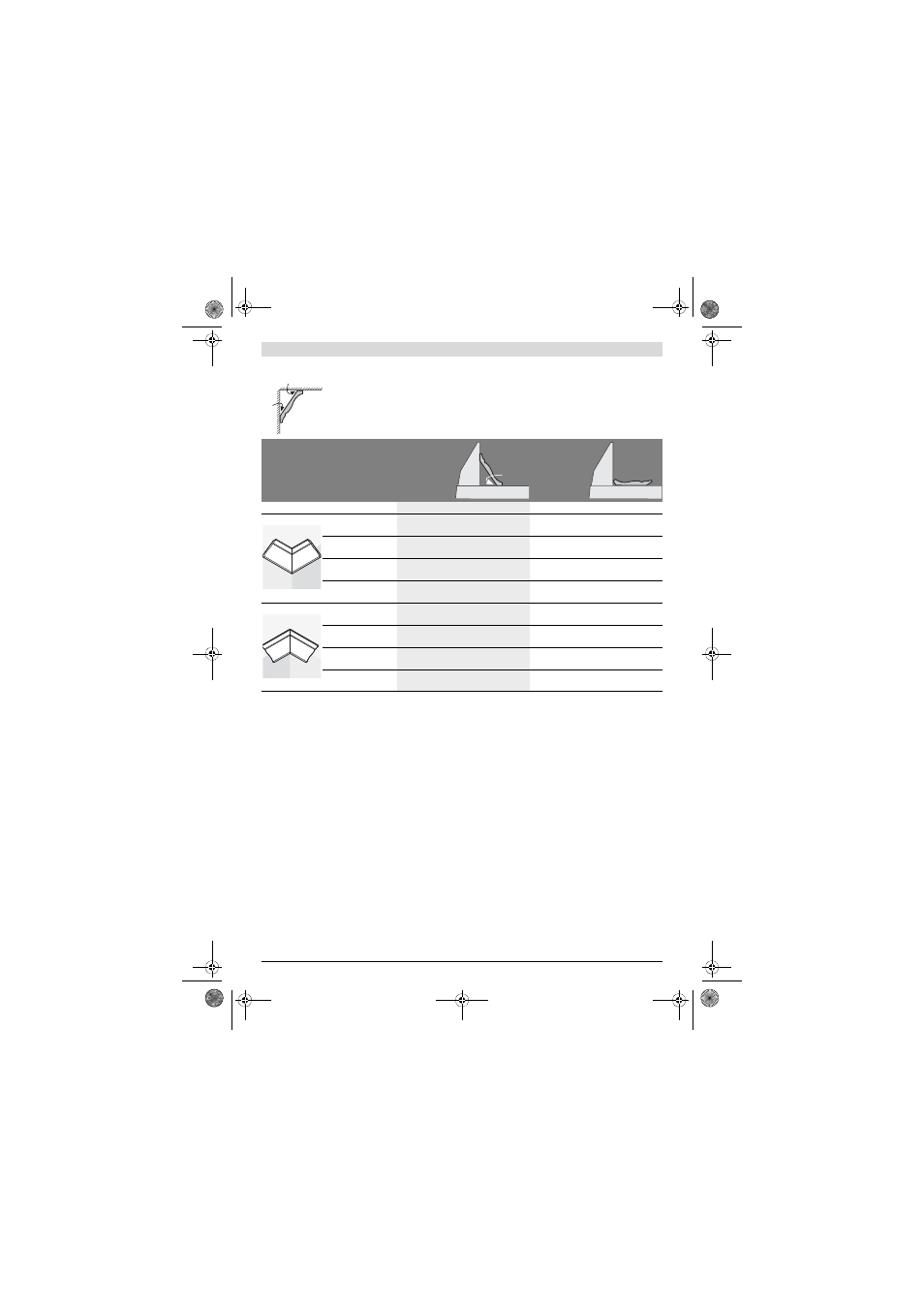

Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.
Nastavenia Nastavenia
proti
dorazovej
lište S položením
naplocho na
rezací stôl
Stropná lišta ľavá strana pravá strana ľavá strana pravá strana
Vnútorná hrana horizontálny uhol
zošikmenia
45 ° vpravo 45 ° vľavo 31,6 ° vpravo 31,6 ° vľavo
vertikálny uhol
zošikmenia
0 ° 0 ° 33,9 ° vľavo 33,9 ° vpravo
Nastavenie polohy
obrobku Dolná hrana na
dorazovej lište
Dolná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Hotový obrobok sa
nachádza ...
... napravo od rezu ... naľavo od rezu ... naľavo od rezu ... napravo od rezu
Vonkajšia hrana horizontálny uhol
zošikmenia
45 ° vľavo 45 ° vpravo 31,6 ° vľavo 31,6 ° vpravo
vertikálny uhol
zošikmenia
0 ° 0 ° 33,9 ° vpravo 33,9 ° vľavo
Nastavenie polohy
obrobku Dolná hrana na
dorazovej lište
Dolná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Horná hrana na
dorazovej lište
Hotový obrobok sa
nachádza ...
... napravo od rezu ... naľavo od rezu ... naľavo od rezu ... napravo od rezu
52°
38°
52°
