Slovensko | 361
Bosch Power Tools 1 609 929 W31 | (6.4.11)
Stropne letve (po standardu US)
Preverjanje in izvajanje osnovnih nastavitev
Da zagotovite precizne reze, morate po intenzivni uporabi
preveriti osnovne nastavitve električnega orodja in jih
eventualno ponovno opraviti.
Za to potrebujete izkušnje in ustrezno specialno orodje.
To delo bo hitro in zanesljivo opravila servisna delavnica
Bosch.
Nastavitev laserja
Opozorilo: Za testiranje laserske funkcije mora biti električno
orodje priključeno na osrbovanje z električno energijo.
f Med justiranjem laserja (z.B. npr. pri premikanju drsne
roke) nikoli ne smete aktivirati vklopno/izklopne tipke.
Nenamerni start električnega orodja lahko vodi do
poškodb.
– Postavite električno orodje v delovno pozicijo.
– Zasukajte zasučno ploščo 38 do zareze 18 za 0°. Ročica
16 se mora slišno zaskočiti v zarezi.
– S stikalom vklopite laserske žarke 61.
Preverite: (glejte sliko T1)
– Na en obdelovanec narišite ravno rezalno linijo.
– Pritisnite na aretirni vzvod/ročico 5 in z ročajem 4 vodite
drsno roko počasi navzdol.
zunanji rob vodoravni jeralni kot 45 ° desno 45 ° levo 0 ° 0 °
navpični jeralni kot 0 ° 0 ° 45 ° desno 45 ° levo
pozicioniranje
obdelovanca spodnji rob na
zasučni plošči
spodnji rob na
zasučni plošči
zgornji rob
prislonskem traku
zgornji rob
prislonskem traku
pripravljen
obdelovanec se nahaja
...
... desno od reza ... levo od reza ... levo od reza ... desno od reza

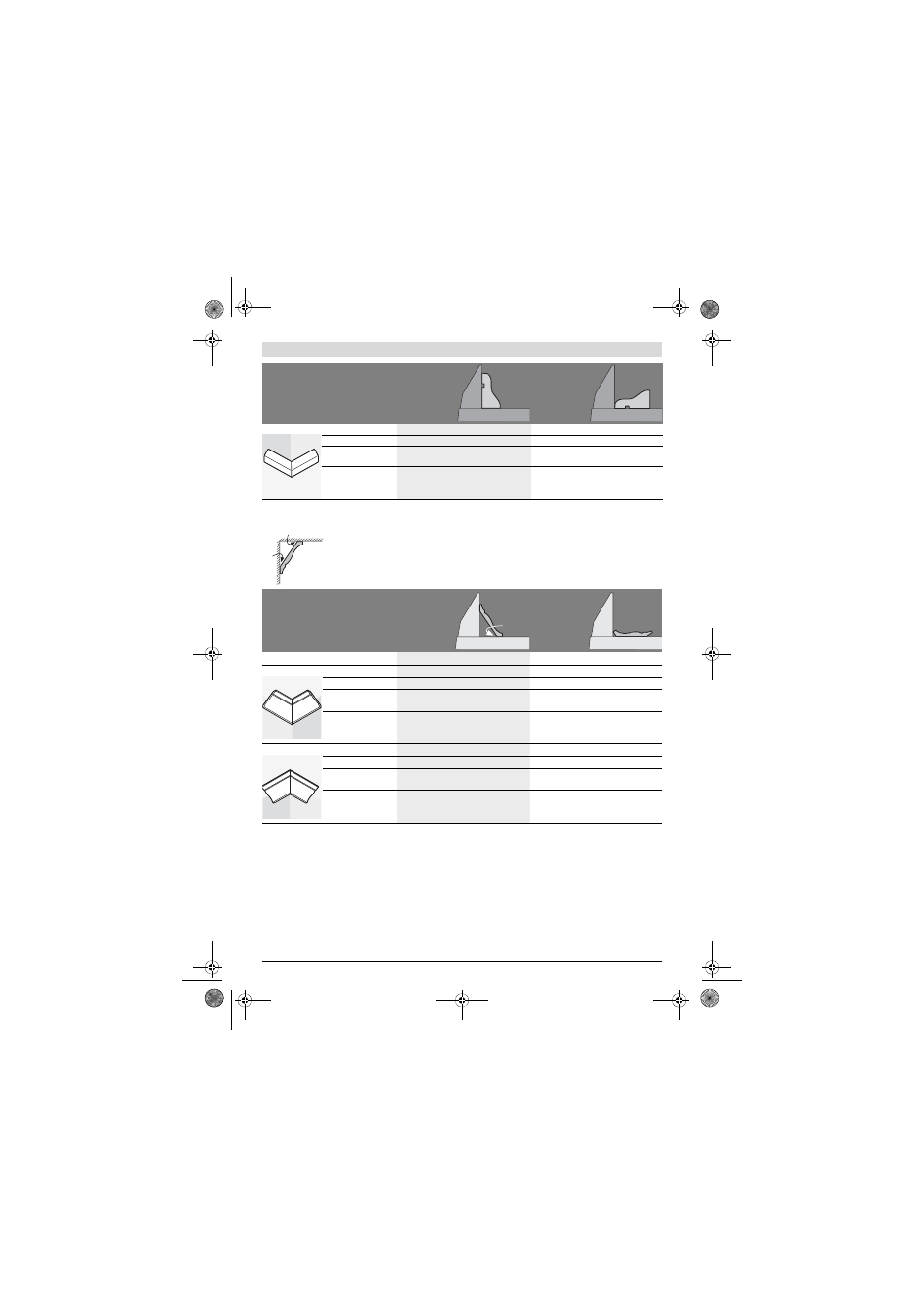

Če želite obdelovati stropne letve plosko ležeče na žagini mizi, morate nastaviti vodoravni jeralni kot na
31,6
° (žagina miza zasukana na levo ali desno) in navpične jeralni kot na 33,9°˚ (drsna roka obrnjena
na levo ali desno).
Tabela v nadaljevanju prikazuje navodila za obdelavo stropnih letev.
Nastavitve postavlje-ne
proti
prislonske-
mu traku plosko ležeče
na zasučni
plošči
Stropna letev leva stran desna stran leva stran desna stran
notranji rob vodoravni jeralni kot 45 ° desno 45 ° levo 31,6 ° desno 31,6 ° levo
navpični jeralni kot 0 ° 0 ° 33,9 ° levo 33,9 ° desno
pozicioniranje
obdelovanca spodnji rob ob
prislonskem traku
spodnji rob ob
prislonskem traku
zgornji rob
prislonskem traku
zgornji rob
prislonskem traku
pripravljen
obdelovanec se nahaja
...
... desno od reza ... levo od reza ... levo od reza ... desno od reza
zunanji rob vodoravni jeralni kot 45 ° levo 45 ° desno 31,6 ° levo 31,6 ° desno
navpični jeralni kot 0 ° 0 ° 33,9 ° desno 33,9 ° levo
pozicioniranje
obdelovanca spodnji rob ob
prislonskem traku
spodnji rob ob
prislonskem traku
zgornji rob
prislonskem traku
zgornji rob
prislonskem traku
pripravljen
obdelovanec se nahaja
...
... desno od reza ... levo od reza ... levo od reza ... desno od reza
Nastavitve postavlje-ne
proti
prislonske-mu
traku plosko ležeče
na žagini mizi
52°
38°
52°
