332 | Български
1 609 929 W31 | (6.4.11) Bosch Power Tools
Лайсни (первази) за таван
Проверка и настройка на основните параметри
За осигуряване на прецизни срезове след интензивно
използване трябва да проверявате основните параметри
на електроинструмента и при необходимост да ги
коригирате.
За целта трябва да имате опит и съответните
специализирани инструменти.
Тази дейност ще бъде извършена бързо и качествено в
оторизиран сервиз за електроинструменти на Бош.
Настройване на лазера
Упътване: За проверка на функционирането на лазера
електроинструментът трябва да е включен в захранващата
мрежа.
f
По време на настройване на лазера (напр. при
преместване на плъзгащото се рамо) никога не
натискайте пусковия прекъсвач. Включването на
електроинструмента по невнимание може да
предизвика тежки травми.
– Поставете електроинструмента в работна позиция.
– Завъртете масата 38 до канала 18 за 0°. Лостът 16
трябва да се захване в канала с отчетливо прещракване.
– Включете лазерните лъчи с превключвателя 61.
Проверка: (вижте фигура T1)
– Разчертайте върху детайл права линия, по която ще го
разрежете.
– Натиснете застопоряващия лост 5 и спуснете
плъзгащото се рамо бавно надолу, като го държите за
ръкохватката 4.
– Поставете детайла така, че зъбите на циркулярния диск
да са подравнени спрямо линията на среза.
– Задръжте детайла неподвижен в тази позиция и
повдигнете плъзгащото се рамо бавно нагоре.
– Застопорете детайла.
– Включете лазерните лъчи с превключвателя 61.
Лазерните лъчи отляво и отдясно трябва да бъдат на
еднакво разстояние от начертаната върху детайла линия по
цялата й дължина, също и когато плъзгащото се рамо бъде
спуснато надолу.
Настройване на подравняването: (вижте фигура T2)
– Завъртете съответния регулиращ винт 64 с
шестостенния ключ (2 mm) 21 докато лазерният лъч
застане на еднакво разстояние от начертаната върху
детайла линия по цялата си дължина.
Ако искате да обработвате первазите за таван легнали на работния плот, трябва да настроите ъгъл
на скосяване в хоризонтална равнина 31,6° (работният плот е завъртян надясно или наляво) и
наклон на среза във вертикална равнина 33,9° (плъзгащото се рамо е наклонено наляво или
надясно).

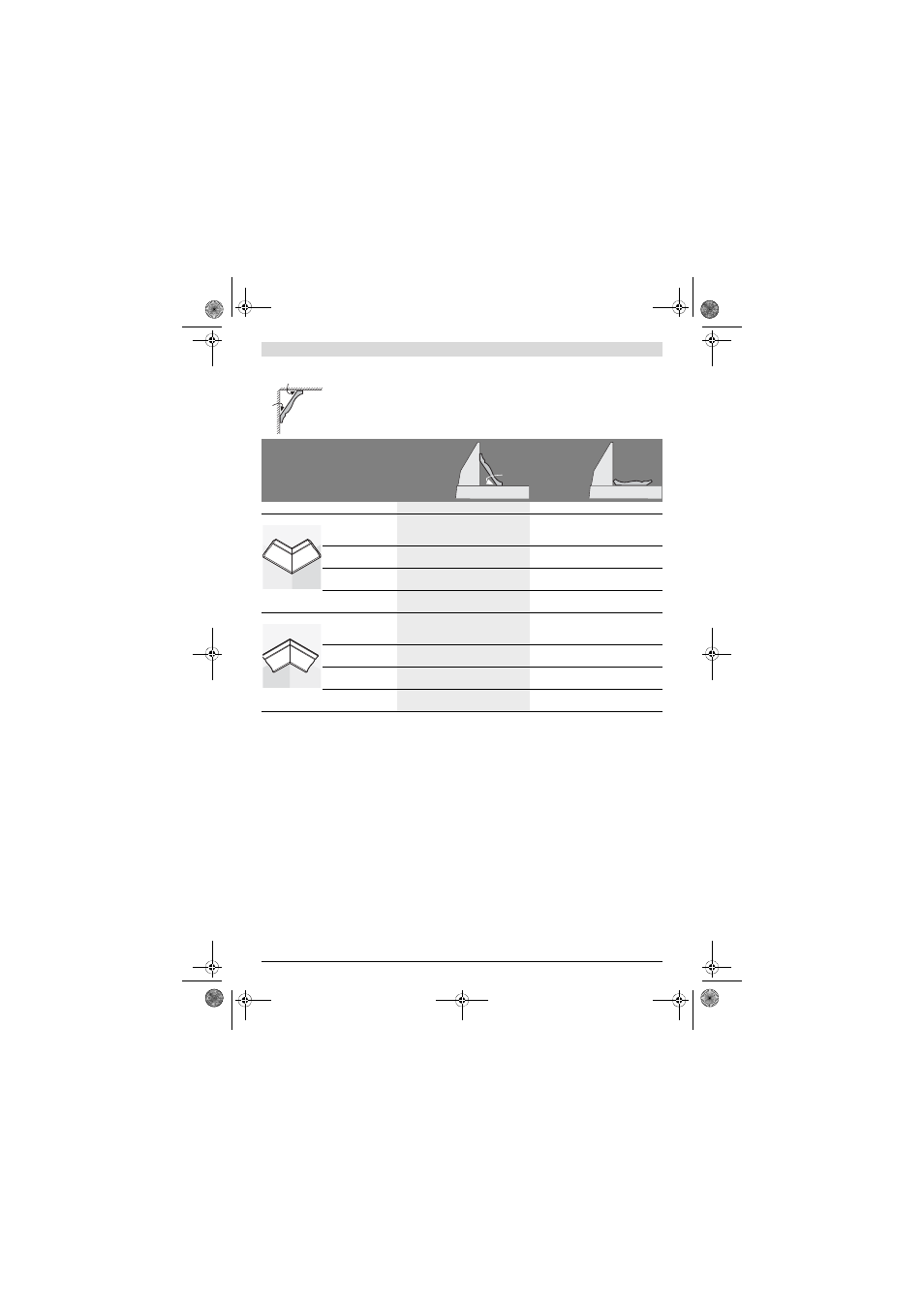

Таблицата по-долу съдържа указания за обработване на первази за таван.
Параметри допрени към
опорната
шина
легнали на
масата
Перваз за таван лява страна дясна страна лява страна дясна страна
Вътрешен ръб ъгъл на скосяване в
хоризонтална
равнина
45° надясно 45° наляво 31,6° надясно 31,6° наляво
наклон на среза във
вертикална равнина
0° 0° 33,9° наляво 33,9° надясно
Позициониране на
детайла
Долния ръб на
опорната шина
Долния ръб на
опорната шина
Горния ръб на
опорната шина
Горния ръб на
опорната шина
Готовият детайл се
намира ...
... отдясно на среза ... отляво на среза ... отляво на среза ... отдясно на среза
Външен ръб ъгъл на скосяване в
хоризонтална
равнина
45° наляво 45° надясно 31,6° наляво 31,6° надясно
наклон на среза във
вертикална равнина
0° 0° 33,9° надясно 33,9° наляво
Позициониране на
детайла
Долния ръб на
опорната шина
Долния ръб на
опорната шина
Горния ръб на
опорната шина
Горния ръб на
опорната шина
Готовият детайл се
намира ...
... отдясно на среза ... отляво на среза ... отляво на среза ... отдясно на среза
52°
38°
52°
