Română | 305
Bosch Power Tools 1 609 929 W31 | (6.4.11)
Nu ţineţi mâinile în sectorul de tăiere în
timpul funcţionării sculei electrice. În caz
de contact cu pânza de ferăstrău există
pericol de rănire.
Purtaţi mască de protecţie împotriva
prafului.
Purtaţi ochelari de protecţie.
Purtaţi aparat de protecţie auditivă.
Zgomotul poate provoca pierderea auzului.
Zonă periculoasă! Pe cât posibil ţineţi-vă
mâinile, degetele sau braţele departe de
acest sector.
Nu introduceţi degetele între piesele
mobile ale braţului cuisant. Degetele ar
putea fi strivite şi suferi leziuni grave.
Aveţi în vedere dimensiunilie pânzei de ferăstrău. Diametrul
orificiului de prindere trebuie să se potrivească fără joc cu cel
al axul de prindere al sculei electrice. Nu folosiţi reductoare
sau adaptoare.
Pentru transport prindeţi scula electrică
numai în aceste locuri marcate (mânere
integrate) sau de mânerul de transport.
Nu transportaţi niciodată scula electrică
ţinând-o de mânerul braţului culisant.

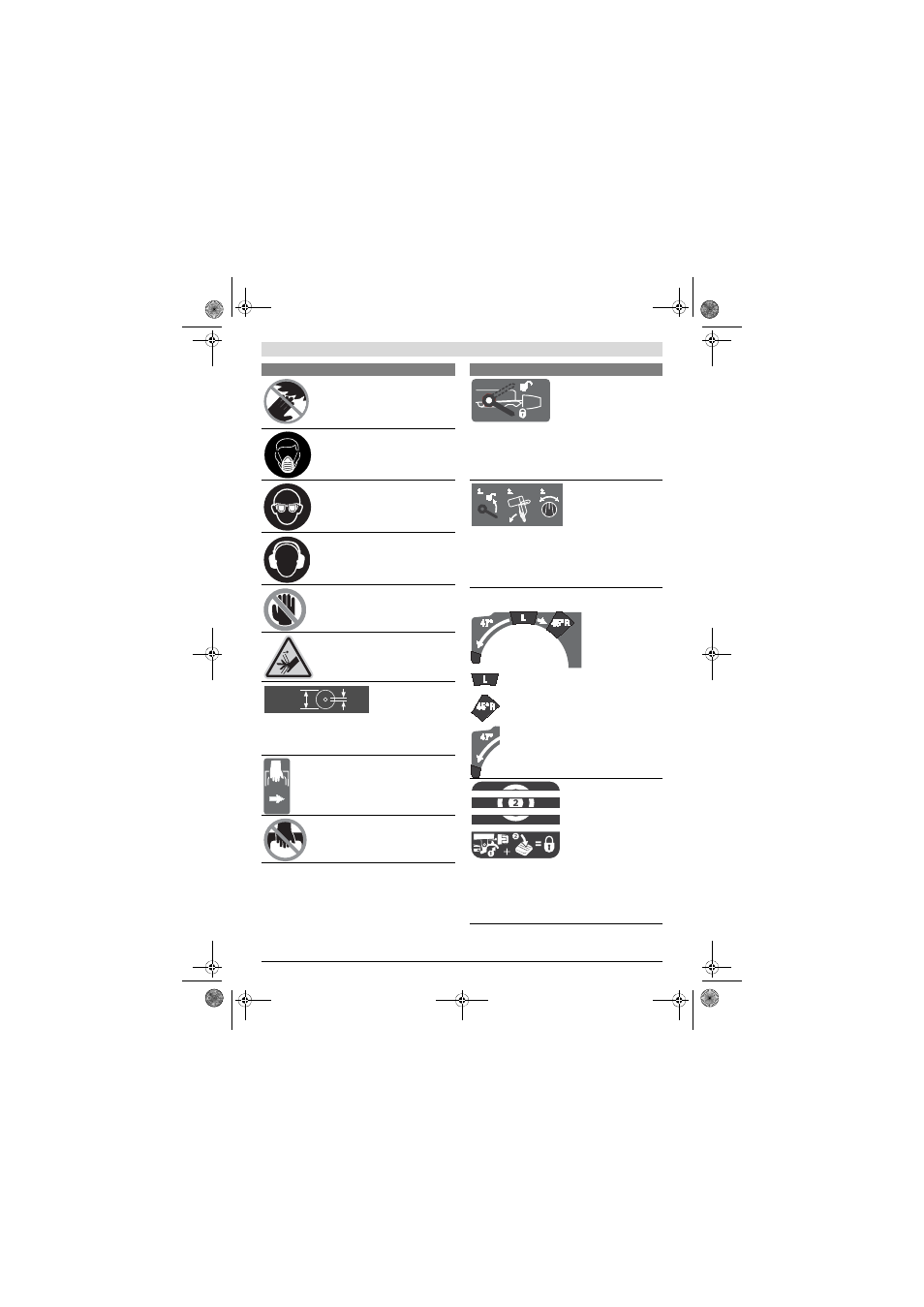

Simboluri şi semnificaţia acestora
Ø 30
mm Ø 305 mm
Maneta de fixare în poziţie deschisă:
Pot fi reglate unghiuri de înclinare în plan vertical.
Maneta de fixare în poziţie închisă:
Este menţinut unghiul reglat de înclinare în plan vertical al
braţului culisant.
Indică în ordine paşii de reglare a unghiului de înclinare.
1. Se slăbeşte maneta de fixare
2. Se rabate puţin spre stânga braţul culisant
3. Se reglează cu butonul rotativ domeniul dorit al unghiurilor
de înclinare
Reglarea domeniilor unghiurilor de înclinare în plan vertical
cu butonul rotativ
înclinarea spre stânga a pânzei de ferăstrău
(45
° până la 0°)
înclinarea spre dreapta a pânzei de ferăstrău
(0
° până la 45°)
Domeniu total de rabatare al braţului culisant
(
–47° până la +47°)
Pentru reglarea unui unghi dorit de înclinare în plan orizontal,
masa de lucru pentru ferăstrău trebuie să se poată mişca
liber respectiv dispozitivul de blocare a unghiului de înclinare
trebuie să fie închis:
– Trageţi pârghia n şi simultan împingeţi în jos în partea din
faţă dispozitivul de blocare a unghiului de înclinare o
Simboluri şi semnificaţia acestora
