Svarīgāko iestādījumu pārbaude un korekcija
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc
elektroinstrumenta intensīvas lietošanas nepieciešams
pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos
iestādījumus.
Tam vajadzīga zināma pieredze un atbilstoši speciālie
instrumenti.
Jebkurā Bosch pilnvarotā elektroinstrumentu remonta
darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.
Lāzera regulēšana
Piezīme. Lai pārbaudītu lāzera funkcijas, elektroinstruments
jāpievieno pie barojošā elektrotīkla.
f Lāzera regulēšanas laikā (piemēram, pārvietojot
slīdroku) nekādā gadījumā nenospiediet ieslēdzēju.
Elektroinstrumenta nejauša ieslēgšanās var izraisīt
savainojumu.
– Pārvietojiet slīdroku darba stāvoklī.
– Pagrieziet zāģēšanas galdu 38 tādā stāvoklī, lai tas fiksētos
ierobē 18, kas atbilst leņķim 0 °. Svirai 16 jūtami jāfiksējas
šajā ierobē.
– Ieslēdziet lāzera starus ar ieslēdzēju 61.
Pārbaude (attēls T1)
– Iezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma
trasi.
– Nospiediet fiksējošo sviru 5 un lēni pārvietojiet slīdroku
lejup, turot to aiz roktura 4.
– Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens
zobi sakristu ar zāģējuma trasi.
– Stingri noturiet apstrādājamo priekšmetu šajā stāvoklī un
lēni pārvietojiet slīdroku augšup.
– Stingri iestipriniet apstrādājamo priekšmetu.
– Ieslēdziet lāzera starus ar ieslēdzēju 61.
Lāzera stariem pilnā garumā jāatrodas pa labi un pa kreisi un
tādā pašā attālumā no zāģējuma trases, kas iezīmēta uz
apstrādājamā priekšmeta virsmas, arī tad, ja slīdroka ir
pārvietota lejup.
Pietuvinājuma regulēšana (attēls T2)
– Grieziet attiecīgo regulējošo skrūvi 64 ar sešstūra
stieņatslēgu (2 mm) 21, līdz lāzera stars pilnā garumā
atrodas vienādā attālumā no zāģējuma trases, kas iezīmēta
uz apstrādājamā priekšmeta virsmas.
Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības
virzienam, lāzera stars pārvietojas no kreisās puses uz labo,
bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības
virzienā, lāzera stars pārvietojas no labās puses uz kreiso.
Paralelitātes regulēšana (attēls T3)
– Atskrūvējiet divas skrūves 65 uz lāzera aizsargvāka 27,
lietojot sešstūra stieņatslēgu (4 mm) 20.
Piezīme. Lai piekļūtu lāzera aizsargvāka priekšējai skrūvei,
slīdroka nedaudz jāpārvieto lejup, līdz sešstūra
stieņatslēgu kļūst iespējams izvadīt caur kādu no kustīgā
aizsargpārsega izgriezumiem.
– Atskrūvējiet stiprinošo skrūvi 66 (par aptuveni
1 –2 apgriezieniem), lietojot sešstūra stieņatslēgu
(2 mm) 21.
Neizskrūvējiet skrūvi līdz galam.
– Pārbīdiet lāzera bloka montāžas plāksni pa labi vai pa
kreisi, līdz lāzera stari pilnā garumā novietojas paralēli uz
apstrādājamā priekšmeta virsmas iezīmētajai zāģējuma
trasei.
– Noturiet montāžas plāksni šajā stāvoklī un stingri
pieskrūvējiet stiprinošo skrūvi 66.
– Pēc regulēšanas no jauna pārbaudiet lāzera staru
pietuvinājumu zāģējuma trasei. Vajadzības gadījumā
vēlreiz veiciet lāzera staru izlīdzināšanu ar regulējošo
skrūvju 64 palīdzību.
– Nostipriniet lāzera aizsargvāku 27 tam paredzētajā vietā.
Slīdrokas pārvietošanas izraisītās sānu nolieces
kompensēšana (attēls T4)
– Atskrūvējiet divas skrūves 65 uz lāzera aizsargvāka 27,
lietojot sešstūra stieņatslēgu (4 mm) 20.
Piezīme. Lai piekļūtu lāzera aizsargvāka priekšējai skrūvei,
slīdroka nedaudz jāpārvieto lejup, līdz sešstūra
stieņatslēgu kļūst iespējams izvadīt caur kādu no kustīgā
aizsargpārsega izgriezumiem.

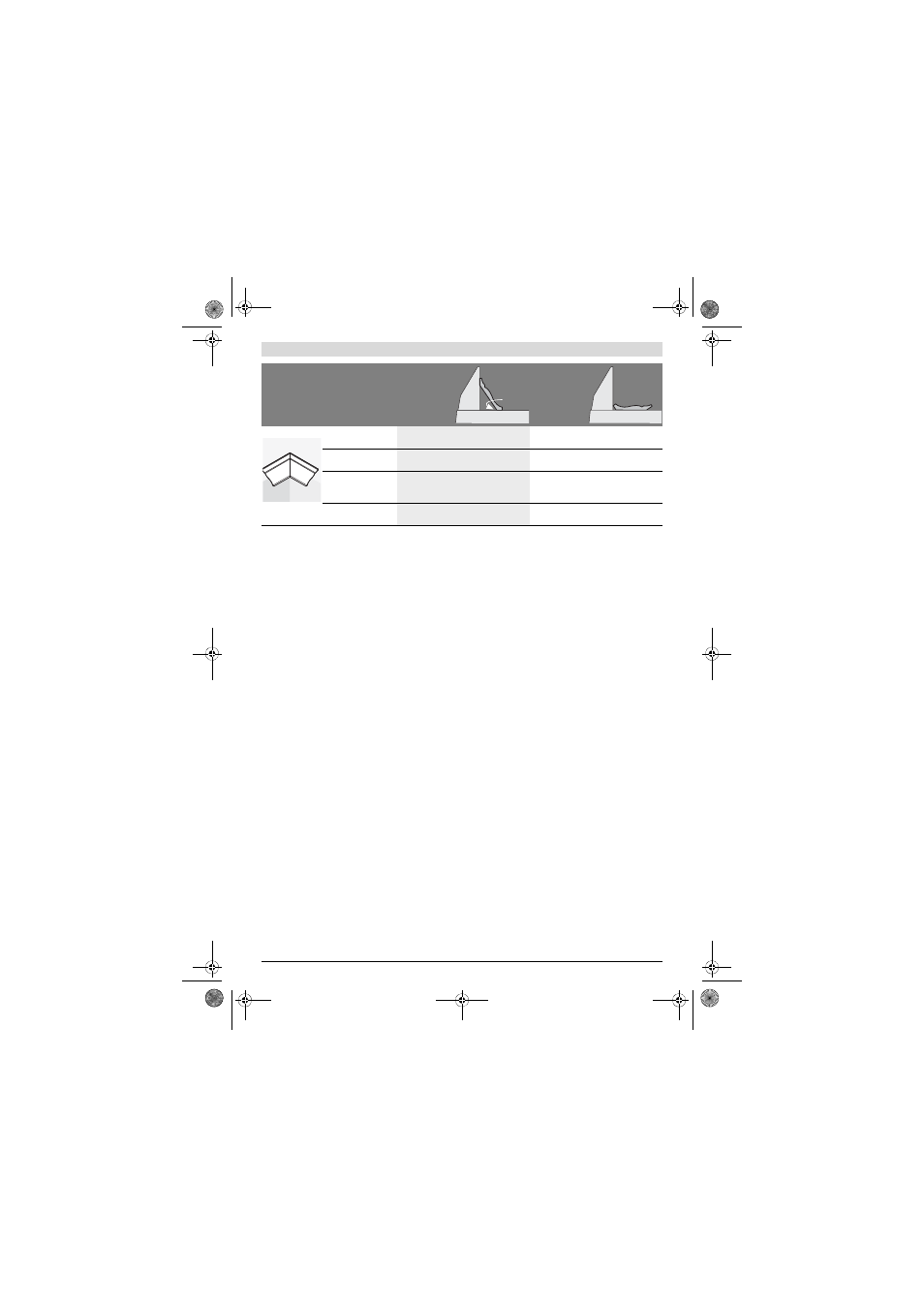

Ārējā mala Horizontālais
zāģēšanas leņķis
45 ° pa kreisi 45 ° pa labi 31,6 ° pa kreisi 31,6 ° pa labi
Vertikālais zāģēšanas
leņķis
0 ° 0 ° 33,9 ° pa labi 33,9 ° pa kreisi
Apstrādājamā
priekšmeta
novietojums
Apakšējā mala
piespiežas vadotnei
Apakšējā mala
piespiežas vadotnei
Augšējā mala
piespiežas vadotnei
Augšējā mala
piespiežas vadotnei
Gatavais priekšmets
atrodas ... ... pa labi no
zāģējuma
... pa kreisi no
zāģējuma
... pa kreisi no
zāģējuma
... pa labi no
zāģējuma
Novietojums Atbalstot
pret vadotni Noguldot uz
zāģēšanas
galda
52°
