Taklister (etter US-standard)
Kontroll og innstilling av grunninnstillingene
For å sikre presise snitt må du etter intensiv bruk kontrollere
elektroverktøyets grunninnstillinger og eventuelt innstille dis-
se.
Hertil trenger du erfaring og tilsvarende spesialverktøy.
En Bosch-kundeservice utfører disse arbeidene hurtig og på-
litelig.
Justering av laseren
Merk: Til testing av laserfunksjonen må elektroverktøyet væ-
re koplet til strømmen.
f
Mens du justerer laseren (f. eks. ved bevegelse av gli-
dearmen) må du aldri trykke på av-/på-bryteren. En
ufrivillig starting av elektroverktøyet kan føre til skader.
– Sett elektroverktøyet i arbeidsstilling.
– Drei sagbordet 38 til kjervet 18 for 0°. Spaken 16 må da
følbart gå i lås i kjervet.
– Slå laserstrålene på med bryteren 61.
Kontroll: (se bilde T1)
– Tegn en rett skjærelinje på arbeidsstykket.
– Trykk på låsespaken 5 og før glidearmen langsomt nedover
med håndtaket 4.
– Rett arbeidsstykket slik opp at tennene til sagbladet er i
flukt med skjærelinjen.
– Hold arbeidsstykket fast i denne posisjonen og før glidear-
men langsomt opp igjen.
– Spenn arbeidsstykket fast.
– Slå laserstrålene på med bryteren 61.
Laserstrålene må over hele lengden og på høyre og venstre si-
de være i samme avstand fra avmerket skjærelinje på arbeids-
stykket, også når glidearmen føres ned.
Innstilling av flukt: (se bilde T2)
– Skru den aktuelle stillskruen 64 med umbrakonøkkelen
(2 mm) 21 til laserstrålen over hele lengden har samme av-
stand til avmerket skjærelinje på arbeidsstykket.
Skruing mot urviserne beveger laserstrålen fra venstre mot
høyre, skruing med urviserne beveger laserstrålen fra høyre
mot venstre.
Innstilling av parallelliteten: (se bilde T3)
– Løsne de to skruene 65 på laserbeskyttelseskappen 27
med umbrakonøkkelen (4 mm) 20.
Merk: For å nå den fremre skruen på laserbeskyttelses-
kappen, må du svinge glidearmen litt ned til umbrakonøk-
kelen kan puttes gjennom en av slissene på vernedekselet.
– Løsne festeskruen 66 (ca. 1–2 omdreininger) med um-
brakonøkkelen (2 mm) 21.
Ikke skru skruen helt ut.
– Forskyv montasjeplaten til laseren mot høyre eller venstre
til laserstrålene over hele lengden er parallelle til avmerket
skjærelinje på arbeidsstykket.
– Hold montasjeplaten til laseren i denne posisjonen og
trekk festeskruen 66 fast igjen.
Hvis du vil bearbeide taklistene når de ligger flatt på sagbordet, må du innstille den horisontale gjæ-
ringsvinkelen på 31,6° (sagbordet dreid mot venstre eller høyre) og den vertikale gjæringsvinkelen på
33,9° (glidearmen svingt mot venstre eller høyre).

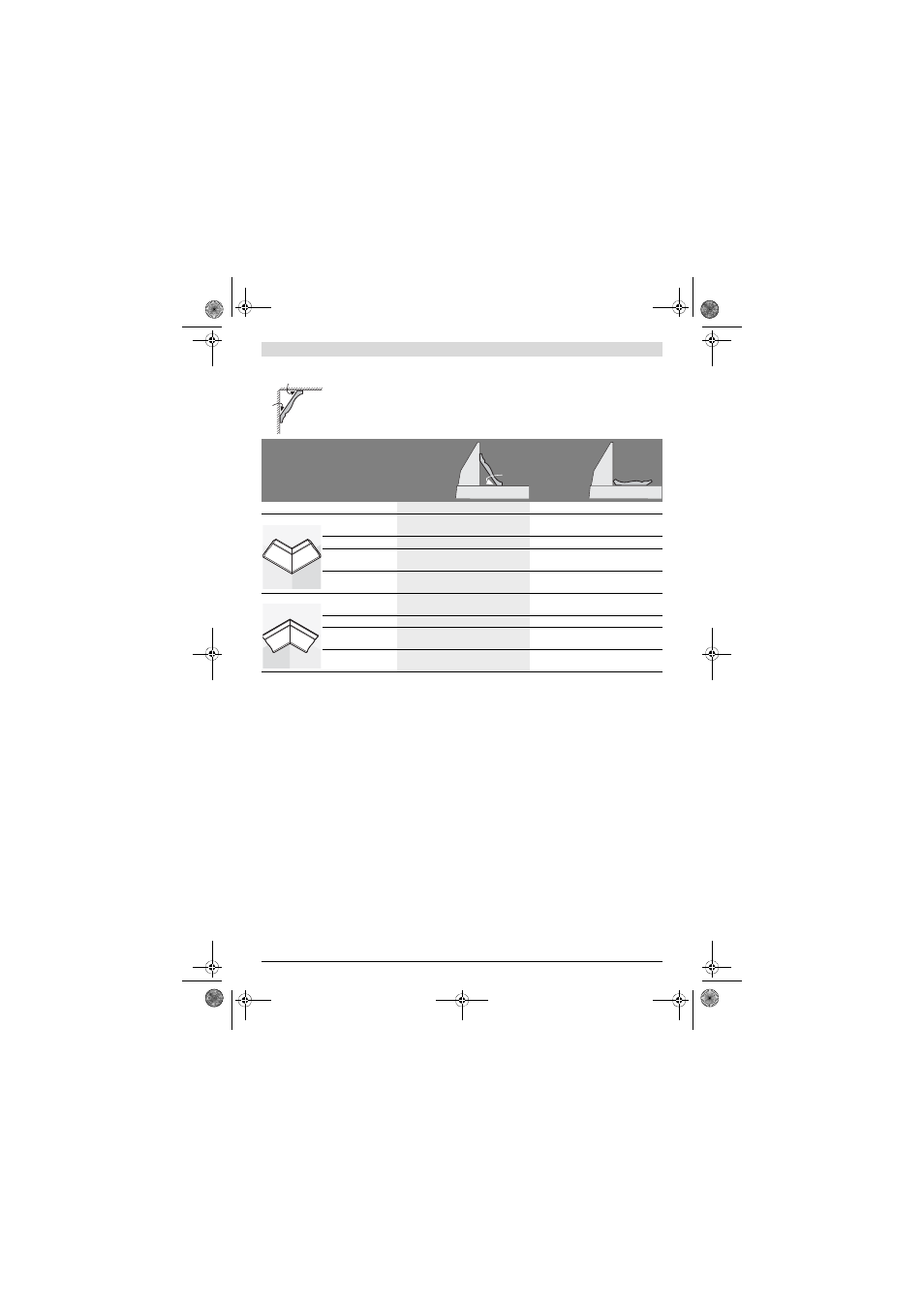

Nedenstående tabell inneholder informasjoner om bearbeidelse av taklister.
Innstillinger stilt opp mot
anleggs-
skinnen
flatt liggende
på sagbordet
Taklist venstre side høyre side venstre side høyre side
Innvendig kant horisontal gjærings-
vinkel
45° høyre 45° venstre 31,6° høyre 31,6° venstre
Vertikal gjæringsvinkel 0° 0° 33,9° venstre 33,9° høyre
Plassering av arbeids-
stykket
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Ferdig arbeidsstykke
befinner seg...
... til høyre for
snittet
... til venstre for
snittet
... til venstre for
snittet
... til høyre for
snittet
Utvendig kant horisontal gjærings-
vinkel
45° venstre 45° høyre 31,6° venstre 31,6° høyre
Vertikal gjæringsvinkel 0° 0° 33,9° høyre 33,9° venstre
Plassering av arbeids-
stykket
Underkanten på
anleggsskinnen
Underkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Overkanten på
anleggsskinnen
Ferdig arbeidsstykke
befinner seg...
... til høyre for
snittet
... til venstre for
snittet
... til venstre for
snittet
... til høyre for
snittet
52°
38°
52°
