(.onexioiics il un sisliMiiti de c.iblovisión
Para conectar un sistema de cablevisión sin utilizar e! convertidor de cablevisión
Sistema de cablevisión
Cable de CA
(suministrado)
4
A un tomacorriente de CA
Cable coaxial de .75 ohmios
(no suministrado).
lEr
[© © 1
tLoOOOOOOOOO II
\t OOODOOOOOO II
0 0
nar Iff"
J5Up_
------n------ --
™ 2
-OH-r'
Separador de antena
(no suministrado)
ra
Cable de antena
(suministrado)
A! conector de antena
1 Conecte el cable del sistema de v-“" ..... Televisor
cablevisión a AERIAL de TUNER #2
de esta videograbadora.
2 Conecte el cable de antena
suministrado a RF OUT de TUNER
#2 de la videograbadora y al
conector de antena de su televisor.
Si su televisor tiene un conector de antena
de 300 ohmios, utilice el separador de
antena (no suministrado).
3 Ponga TUNER SELECT en #2.
Cambie TUNER SELECT solamente cuando esté desconectada la alimentación.
Si cambia TUNER SELECT estando conectada la alimentación, la alimentación de
desconectará.
4 Conecte la entrada de CA de la videograbadora y el tomacorriente de la
pared con el cable de alimentación suministrado.

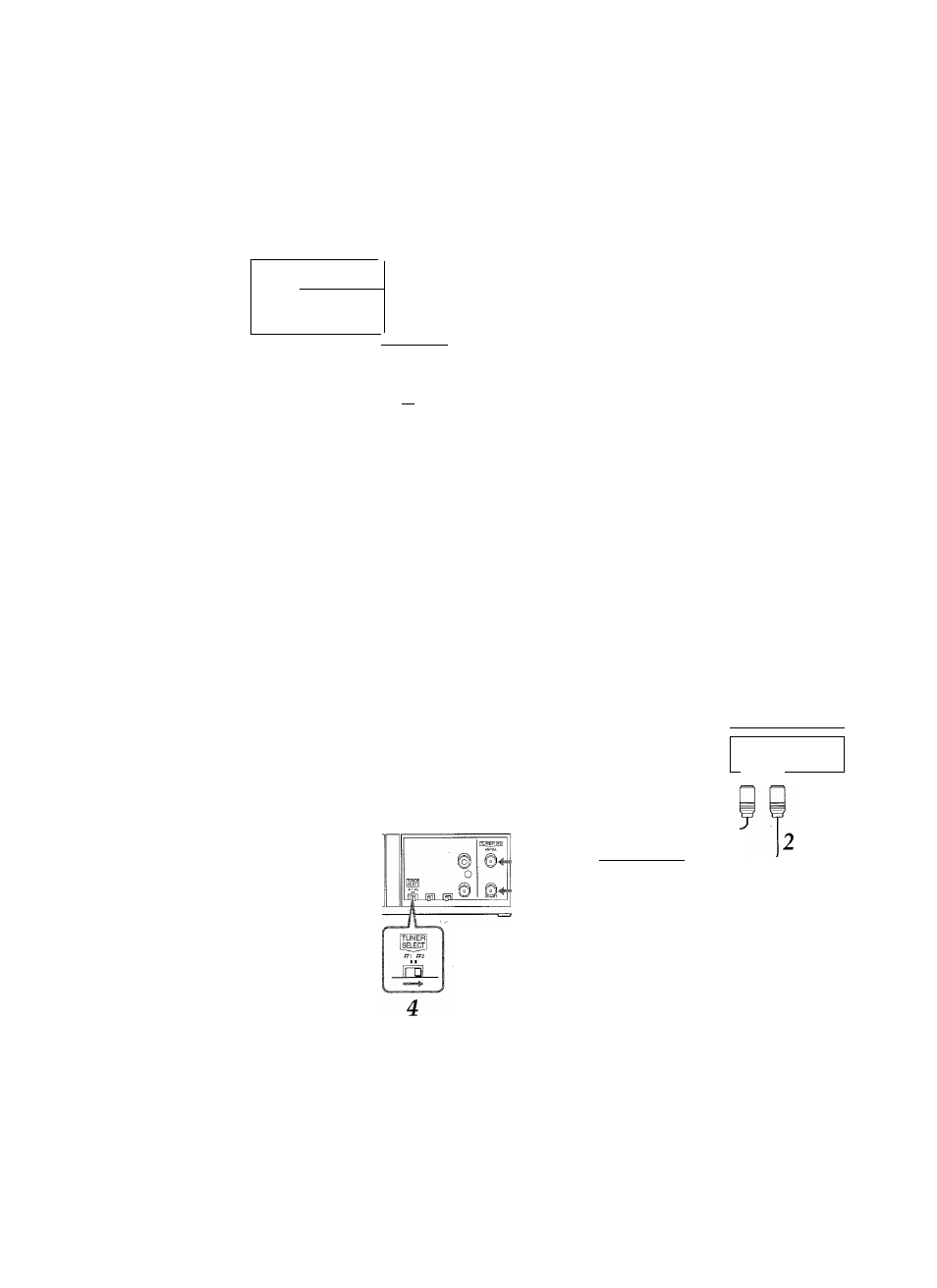

Para conectar un sistema de cablevisión utilizando un convertidor
de cablevisión
Sistema de cablevisión
Televisor
..
Al terminal de
antena VHP
Al terminal de antena UHF
Cable de CA
(suministrado)
A un tomacorriente de CA
Cable coaxial de
75 ohmios
(no suministrado)
H:
1
"O' Iff"
W0000000000 I
. Convertidor de
cablevisión
/ ______________________ \
IN O UT
1 r
Cable coaxial de 75 ohmios
(no suministrado) ,
Cable de antena
(suministrado)
Televisor
Al conector de antena
Conecte el cable del sistema de
cablevisión a la entrada del
convertidor de cablevisión.
2 Conecte la salida del convertidor a
AERIAL de TUNER #2 de esta
videograbadora.
3 Conecte el cable de antena suministrado a RF OUT ___________________
de TUNER #2 de la videograbadora y ál conector de
antena de su televisor.
Si su televisor tiene un conector de antena de 300 ohmios,
utilice un separador de antena (no suministrado).
4 Ponga TUNER SELECT en #2.
Cambie TUNER SELECT solamente cuando esté desconectada la alimentación.
Si cambia TUNER SELECT estando conectada la alimentación, la alimentación de desconectará.
5 Conecte la entrada de CA de la videograbadora y el tomacorriente de la pared con el
cable de alimentación suministrado.
I
Al terminal de
antena VHP
Al terminal de
antena UHP
ESPAÑOL 4
