Connexions et montage

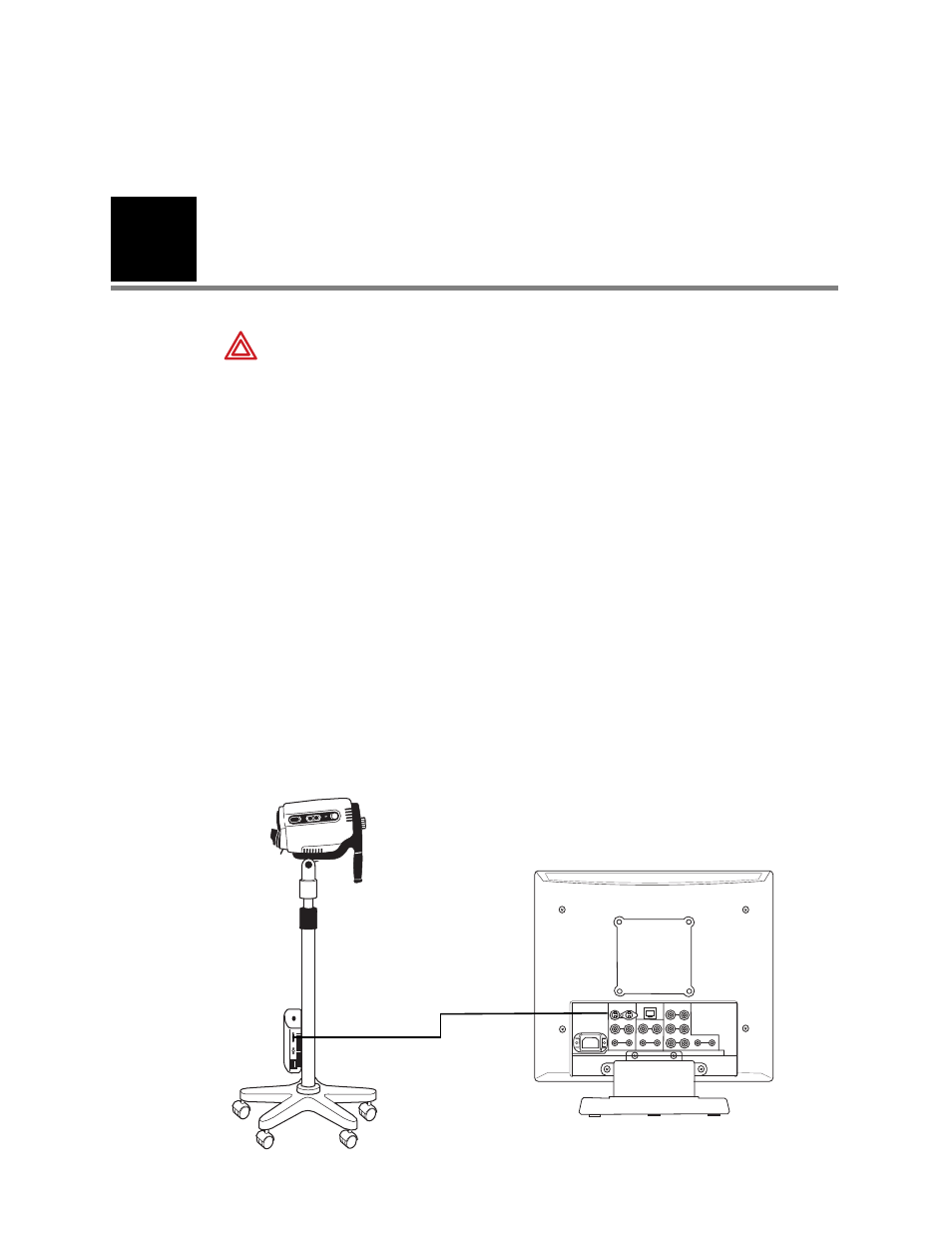

Connexion du Colposcope vidéo avec le moniteur
LINE A PARALLEL REMOTE RGB/COMPONENT
LINE B
~AC IN
IN
IN
IN
IN
IN
IN IN IN IN
OUT
OUT
OUT
OUT
OUT
OUT OUT OUT OUT
VIDEO
S-VIDEO G/Y
B/Pb
R/Pr
VIDEO
AUDIO AUDIO AUDIO
Câble S-Vidéo sur l’entrée Line
A S-Vidéo (Y/C) In du moniteur
Panneau arrière du moniteur
AVERTISSEMENT Si des périphériques (par exemple : moniteur, imprimante
vidéo, magnétoscope, autres) ne sont pas conformes à IEC 60601-1-1, ils doivent
être maintenus en-dehors de la zone de la patiente (à au moins 1 mètre 80 de la
patiente).
AVERTISSEMENT Tous les connecteurs d’entrée et de sortie (E/S) du signal
sont conçus pour être connectés uniquement à des périphériques (par exemple :
moniteur, imprimante vidéo, magnétoscope) conformes à la norme IEC 60601-1
(Règles générales de sécurité, appareils électromédicaux) ou autres normes IEC
(par exemple IEC 60950, matériels de traitement de l’information – Sécurité) en
fonction de la nature du périphérique. La connexion d’autres périphériques au
Colposcope vidéo peut augmenter le risque associé au châssis ou aux courants
de fuite de la patiente. Pour assurer la sécurité de l’utilisateur et de la patiente,
l’utilisateur doit prendre en considération les règles relatives au courant de fuite
du système de la norme IEC 60601-1-1 (Appareils électromédicaux, Règles de
sécurité relatives aux systèmes électromédicaux). L’utilisateur doit mesurer
les courants de fuite en conséquence pour confirmer qu’il n’y a aucun risque
d’électrocution. Un transformateur d’isolation conforme à la norme IEC 60601-1
servant à alimenter les périphériques supplémentaires peut être utilisé pour
contrôler le courant de fuite du système afin de se conformer aux règles de
la norme IEC 60601-1-1.
