286 Aansluitingen en montage Welch Allyn Videocolposcoop

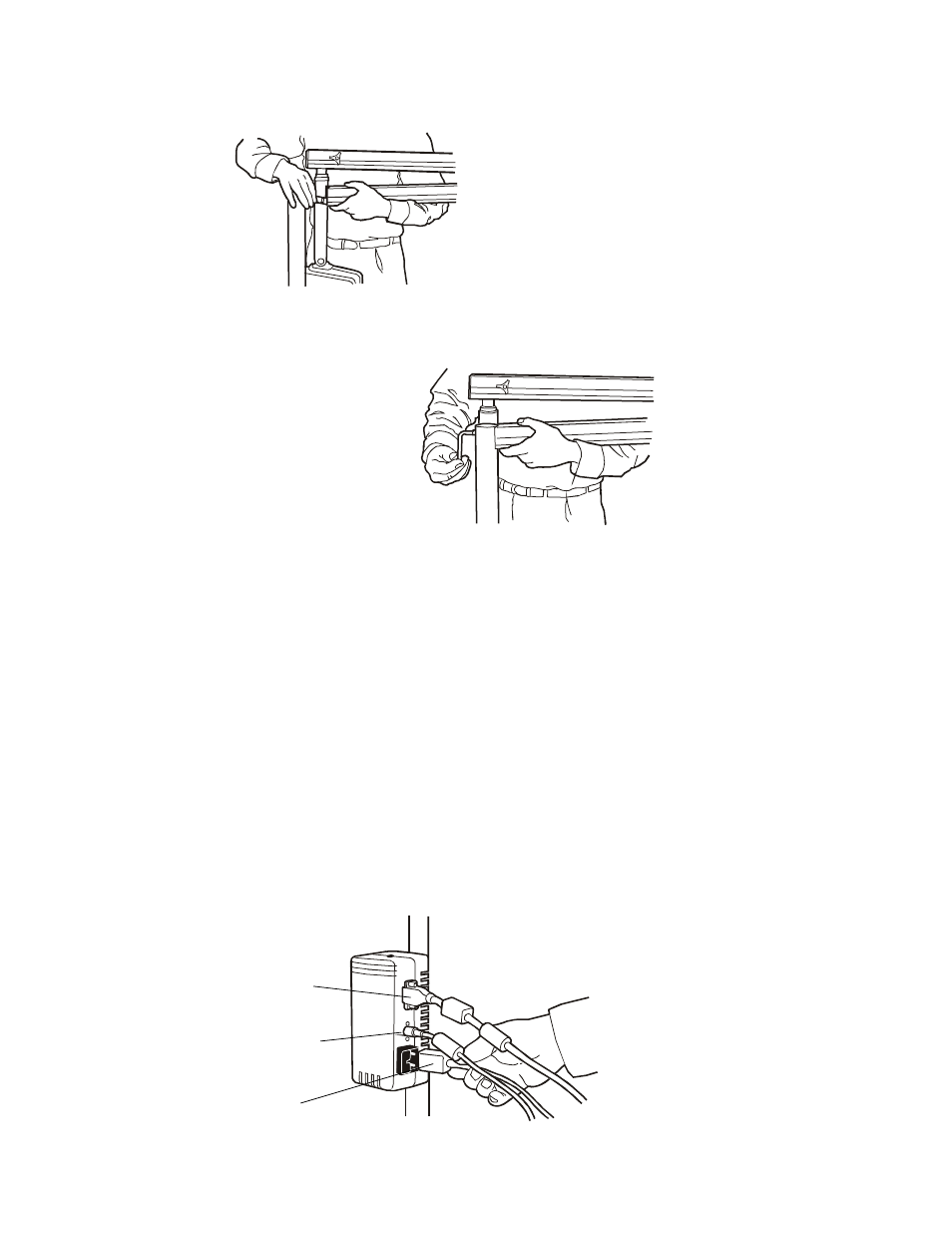

12. Draai de bout stevig vast met de meegeleverde inbussleutel. Zorg dat er geen
elektrische kabels bekneld raken tussen het verticale statief en de arm van de
colposcoop.
13. Raadpleeg het gedeelte “Videocolposcoop instellen” in deze handleiding, voordat u
de Videocolposcoop in gebruik neemt.
Videocolposcoop instellen
1. Sluit het netsnoer aan op het stopcontact in de voeding op het statief van de
Videocolposcoop.
2. Steek het andere uiteinde van het netsnoer in een goed geaard 110-120 VAC-
stopcontact (220-240 V, 50 Hz internationaal).
3. Sluit de S-video-kabel aan op de S-video-uitgang aan de zijkant van de voeding op het
statief van de Videocolposcoop.
4. Steek het andere uiteinde van de S-video-kabel in de Line A S-Video (Y/C) connector
aan de achterzijde van de monitor.
5. Sluit de monitor aan op een goed geaard 110-120 VAC-stopcontact (220-240 V, 50 Hz
internationaal).
RS232-uitgang
S-video-uitgang
Netsnoer
