110 Conexiones y ensamblaje Videocolposcopio de Welch Allyn

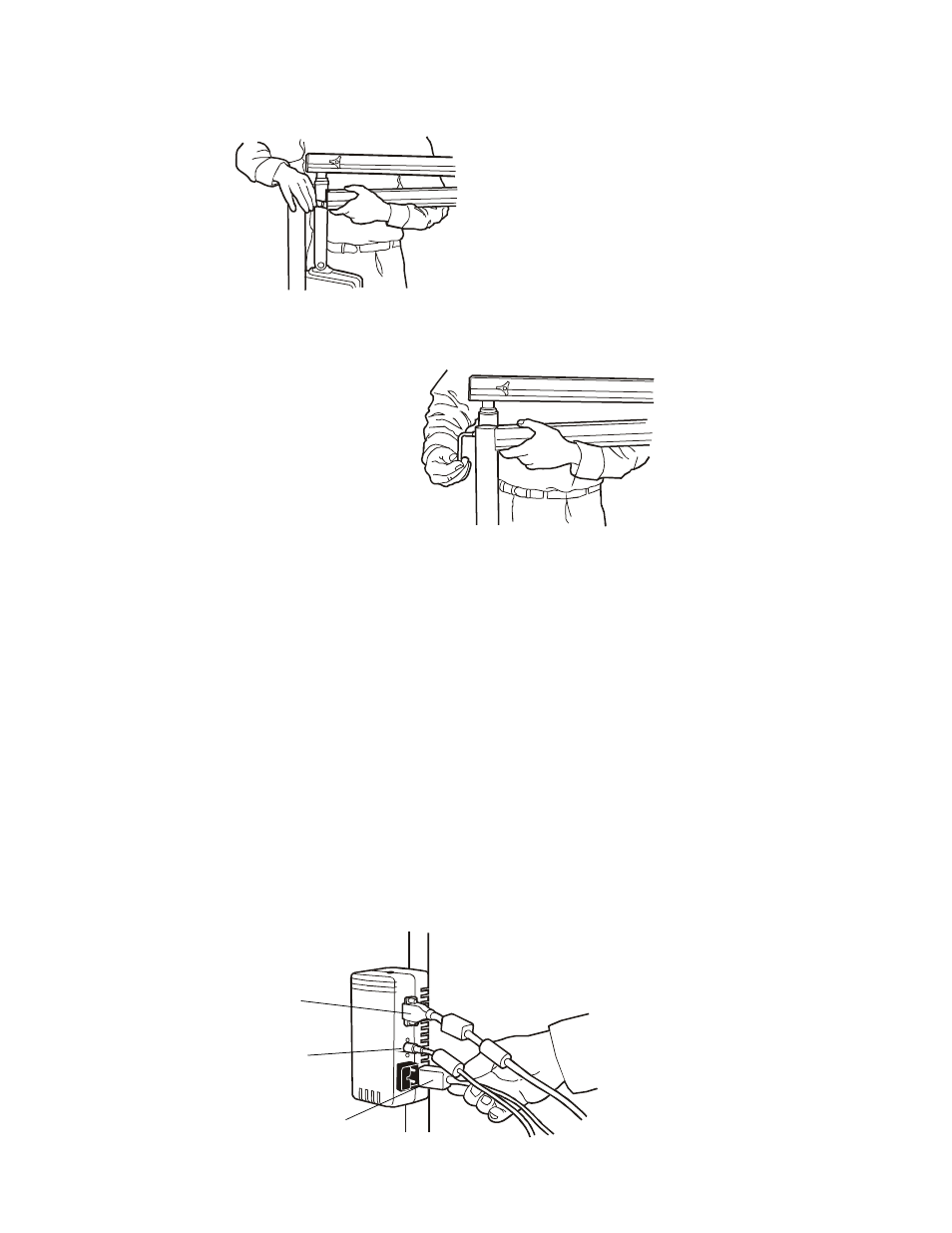

12. Apriete bien el perno con la llave inglesa Allen suministrada. Asegúrese de no perforar
ninguno de los cables eléctricos entre el poste vertical y el brazo del colposcopio.
13. Antes de utilizar el videocolposcopio, consulte el apartado “Instalación del
videocolposcopio” de este manual.
Instalación del videocolposcopio
1. Conecte el cable de alimentación al enchufe correspondiente de la fuente de
alimentación situada en el soporte del videocolposcopio.
2. Enchufe el otro extremo del cable de alimentación en un tomacorriente de
110-120 voltios CA con la conexión adecuada a tierra (220-240 voltios, 50 ciclos,
internacional).
3. Conecte el cable S-vídeo a la salida S-vídeo del lateral de la fuente de alimentación
situada en el soporte del videocolposcopio.
4. Conecte el otro extremo del cable S-vídeo en el conector S-vídeo (Y/C) línea A situado
en la parte trasera del monitor.
5. Enchufe el monitor en un tomacorriente de 110-120 voltios CA con la conexión
adecuada a tierra (220-240 voltios, 50 ciclos, internacional).
Salida RS232
Salida S-vídeo
Cable de alimentación
