Feststellbare
Laufrollen
Gebrauchsanleitung Anschlüsse und Montage 153

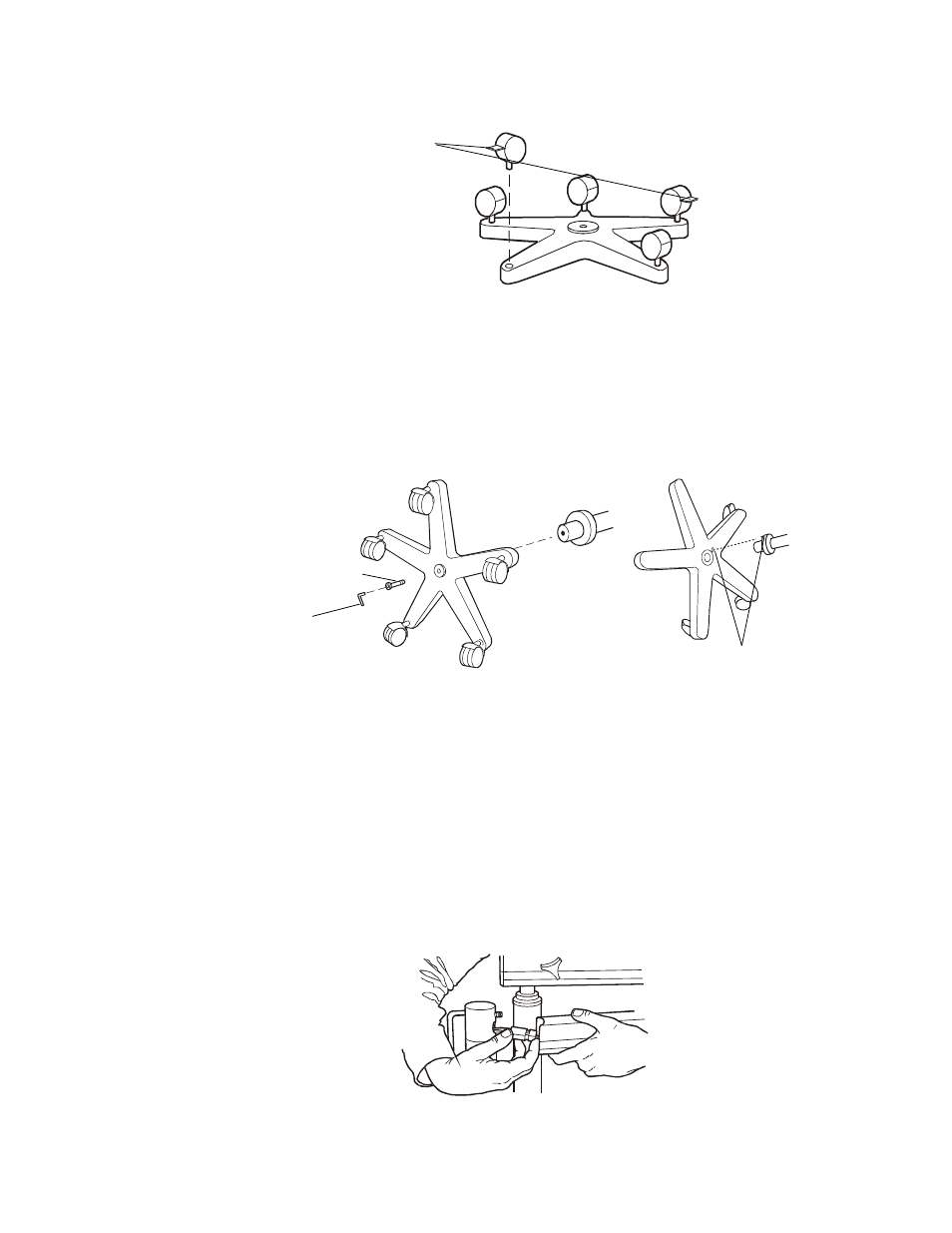

2. Den Fuß umgekehrt auf dem Boden ablegen und die Laufrollen in die Bohrungen
an der Unterseite einsetzen. (Nicht zwei feststellbare Laufrollen unmittelbar
nebeneinander montieren.)
3. Den Fuß mit den Laufrollen nach unten auf den Boden stellen. Die beiden
feststellbaren Laufrollen feststellen.
4. Den vertikalen Ständer in den Fuß einsetzen, dabei den Bolzen am Flansch auf die
Bolzenbohrung im Fuß ausrichten.
Sechskantschraube
Inbusschlüssel
Den Bolzen auf die Bohrung ausrichten.
5. Die mitgelieferte Schraube suchen.
6. Die Schraube durch die Unterseite des Ständers eindrehen. (Die Baugruppe muss
gegebenenfalls gekippt werden.)
7. Mit dem mitgelieferten Inbusschlüssel sorgfältig festziehen.
8. Die Schraube vom Arm der Kolposkopbaugruppe abbauen und durch die Bohrung an
der Oberseite des Ständers eindrehen.
9. Den Ständer und den Arm der Kolposkopbaugruppe so ausrichten, dass diese
unmittelbar nebeneinander liegen.
10. Die zweiadrigen Kabelbäume mit ihren Verbindern verbinden (zur korrekten Montage
ist gegebenenfalls ein Helfer erforderlich).
.
11. Den Schwenkarm des Kolposkops neben dem Ständer platzieren und zugleich den
Verbinder der Kabelbäume in den Kolposkopschwenkarm eindrücken.
