104 Componentes Videocolposcopio de Welch Allyn
Impresora
NTSC PAL
REMOTE
1 2
~ AC IN
RS-2232C
INPUT
OUTPUT
S-VIDEO
S-VIDEO
VIDEO
VIDEO

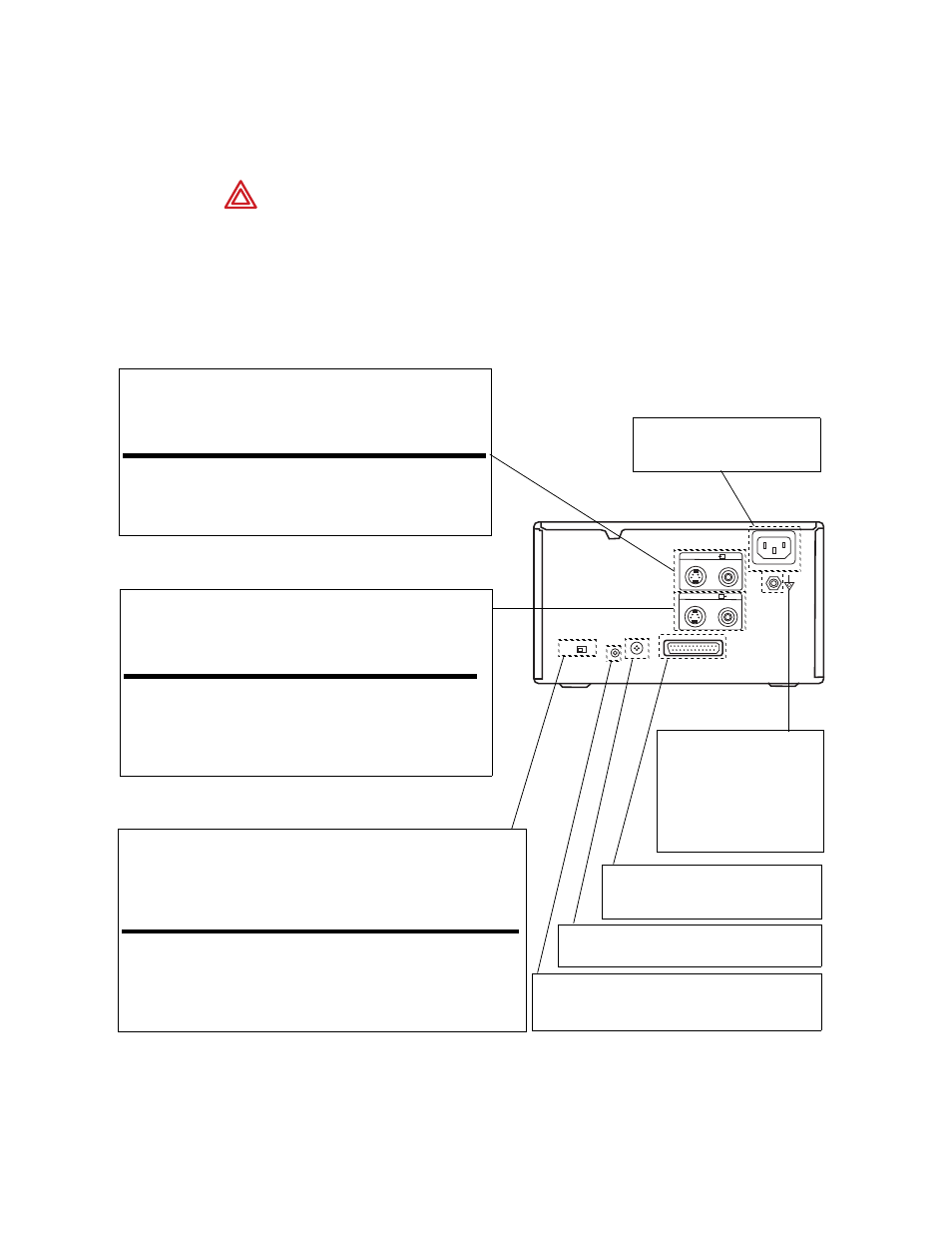

Conectores de entrada. Para conectar el equipo de vídeo que
muestra la imagen original.
Conector Equipo conectable
S-VÍDEO Equipo con un conector de salida S-vídeo (Y/C)
VÍDEO Equipo con un conector de salida de señal de
vídeo compuesto
Conectores de salida. Para conectar el monitor de vídeo. Consulte
los “Avisos/salvaguardias importantes para usar en entornos médicos.”
Conector Equipo conectable
S-VÍDEO Monitor de vídeo con un conector de
entrada S-vídeo (Y/C) independiente
VÍDEO Monitor de vídeo con un conector de
entrada de señal de vídeo compuesto
~ ENTRADA CA. Para conectar la
impresora a un tomacorriente de
la pared con el cable suministrado.
Conector de terminal
equipotencial con
conexión a tierra.
Para conectar al enchufe
equipotencial a fin de tener
diferentes partes de un
sistema al mismo potencial.
Conector RS-232C. Para conectar el
videocolposcopio para controlar la
impresora.
Selector NTSC/PAL (TV). Ajuste este selector según el sistema TV de la
señal de entrada. Si cambia este ajuste, apague la impresora y después
enciéndela de nuevo.
Posición del selector Cuando
NTSC El equipo de vídeo sistema NTSC está
conectado.
PAL El equipo de vídeo sistema PAL está
conectado.
Conector remoto 1. Para conectar una unidad de
control remoto RM-5500 (no suministrada) que se vaya
a utilizar como una unidad alámbrica a control remoto.
Conector remoto 2. Para conectar una unidad de
control remoto RM-91 (no suministrada).
ADVERTENCIA Si los dispositivos periféricos (ejemplo: monitor, videoimpresora,
VCR, otros) no cumplen con la norma IEC 60601-1-1, deben mantenerse fuera del
área del paciente (a 1,80 m como mínimo).
Nota Para instrucciones detalladas, consulte el manual de uso de la impresora que ha
proporcionado el fabricante. La impresora mostrada es SONY UP-20; ésta sirve
como referencia solamente.
