152 Anschlüsse und Montage Welch Allyn Videokolposkop
Zusammenbau des vertikalen Ständers
Der Ständer für das Videokolposkop wird zerlegt geliefert. Es sind einige Handgriffe
für den Zusammenbau erforderlich.
1. Den Ständer und die Fußteile aus der Verpackung nehmen.

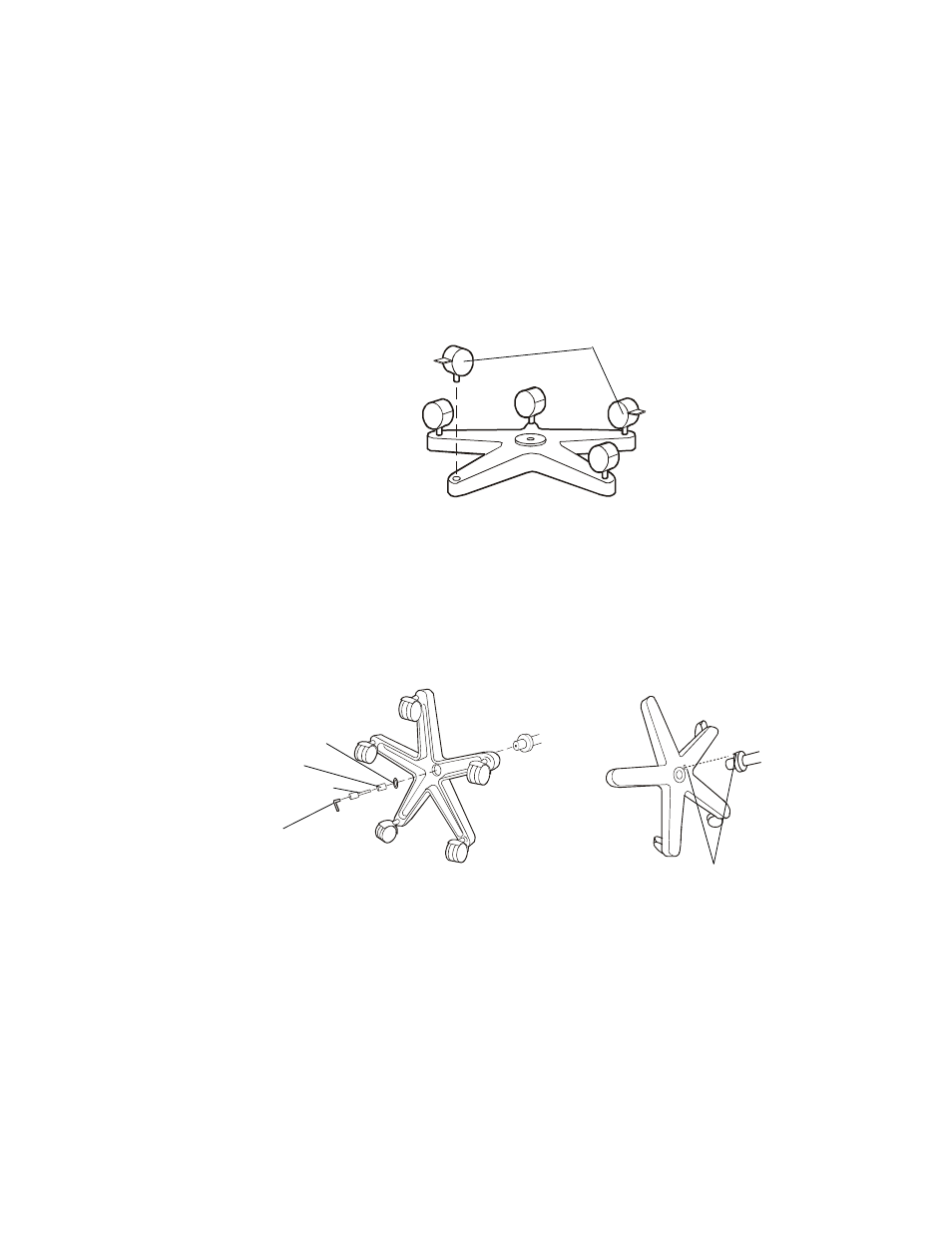

2. Den Fuß umgekehrt auf dem Boden ablegen und die Laufrollen in die Bohrungen
an der Unterseite einsetzen. (Nicht zwei feststellbare Laufrollen unmittelbar
nebeneinander montieren.)
Feststellbare Laufrollen
3. Den Fuß mit den Laufrollen nach unten auf den Boden stellen. Die beiden
feststellbaren Laufrollen feststellen.
4. Den Ständer in den Fuß einsetzen, dabei den Bolzen an dem Flansch auf
die entsprechende Bohrung im Fuß ausrichten. Schraube, Distanzstück
und Unterlegscheibe wie in der Abbildung in den Ständer einsetzen. Mit
dem mitgelieferten Inbusschlüssel sorgfältig festziehen (die Baugruppe
muss gegebenenfalls gekippt werden).
Inbusschlüssel
Sechskantschraube
Distanzstück
Unterlegscheibe
Den Bolzen auf die Bohrung ausrichten.
Vor Verwendung des Videokolposkops entsprechend dem Abschnitt „Einstellungen
des Videokolposkops“ in dieser Anleitung verfahren.
Schwenkarmständer
Der Ständer für das Videokolposkop wird zerlegt geliefert. Es sind einige Handgriffe für
den Zusammenbau erforderlich.
1. Zum Zusammenbau des Gestells den Ständer und die Fußteile aus den Verpackungen
nehmen.
Hinweis DER FUSS WIEGT 26 KG. ZUM ANHEBEN IST GEGEBENENFALLS EIN
HELFER ERFORDERLICH.
