328 Ligações e Montagem Welch Allyn Colposcópio Vídeo
Montagem do Suporte Vertical
O suporte do Colposcópio Vídeo é fornecido desmontado. Requer tempo de montagem
mínimo.
1. Remover o suporte e as peças da base das suas embalagens.

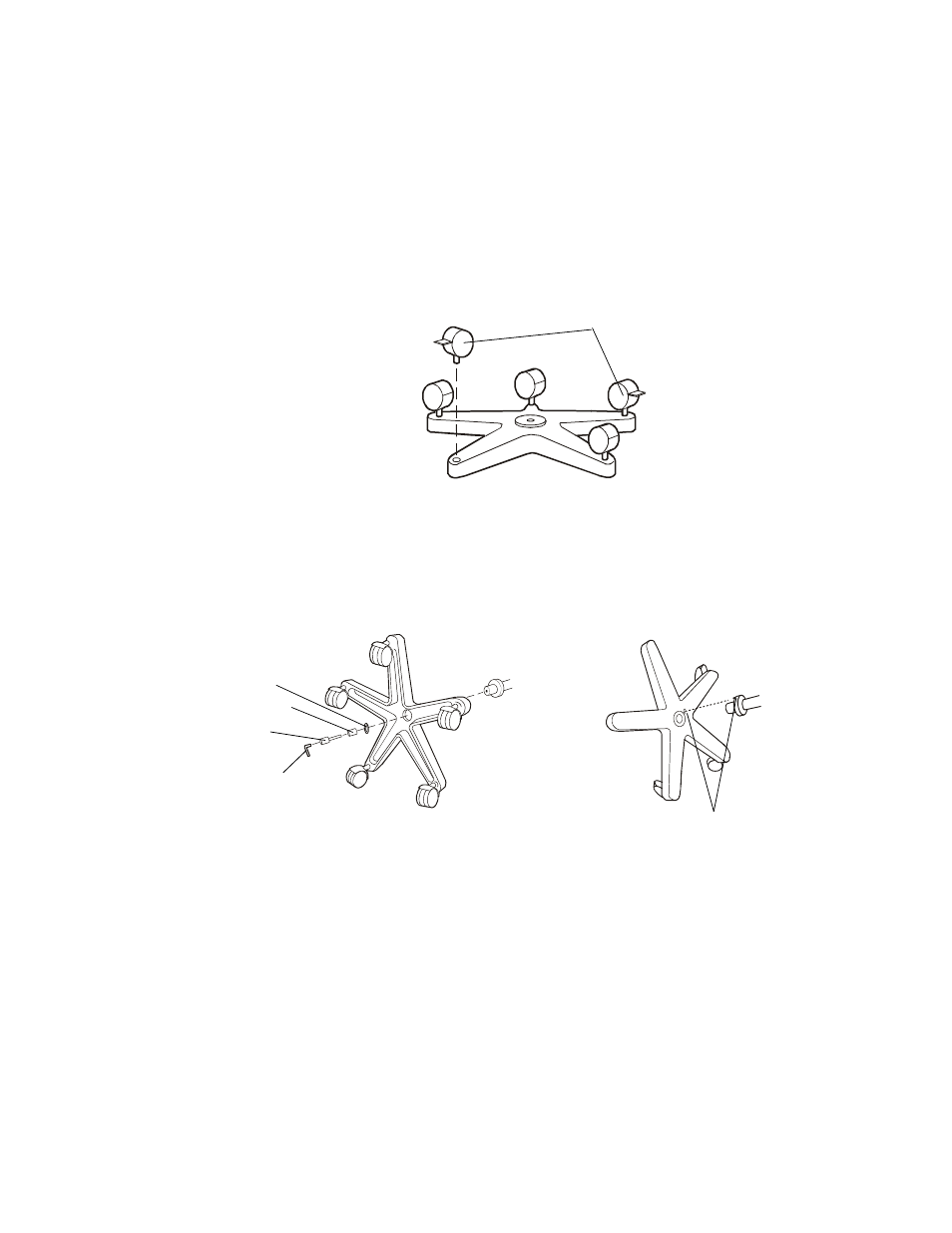

2. Colocar a base no chão, ao contrário e inserir as rodas nos orifícios na parte inferior da
base. (Não colocar duas rodas com travão ao lado uma da outra.)
Roda com travão
3. Colocar a base no chão com as rodas para baixo. Travar as duas rodas com travão.
4. Colocar a haste na base, alinhando o pino no rebordo com o orifício do pino na base.
Colocar o perno, o espaçador e a anilha na haste, orientados conforme indicação.
Apertar devidamente com a chave Allen incluída. (O conjunto poderá ter que ser
inclinado.)
Chave Allen
Perno
hexagonal
Espaçador
Anilha
Alinhar o pino com o suporte
Consultar a secção “Instalação do Colposcópio Vídeo” deste manual, antes de utilizar
o Colposcópio Vídeo.
Montagem do Suporte de Braço Móvel
O suporte do Colposcópio Vídeo é fornecido desmontado. Requer tempo de montagem
mínimo.
1. Para montar o suporte, remover o suporte e as peças da base das suas embalagens.
Nota A BASE PESA 26 KG (58 LBS). PODE SER NECESSÁRIA AJUDA PARA A
LEVANTAR.
