280 Onderdelen Welch Allyn Videocolposcoop

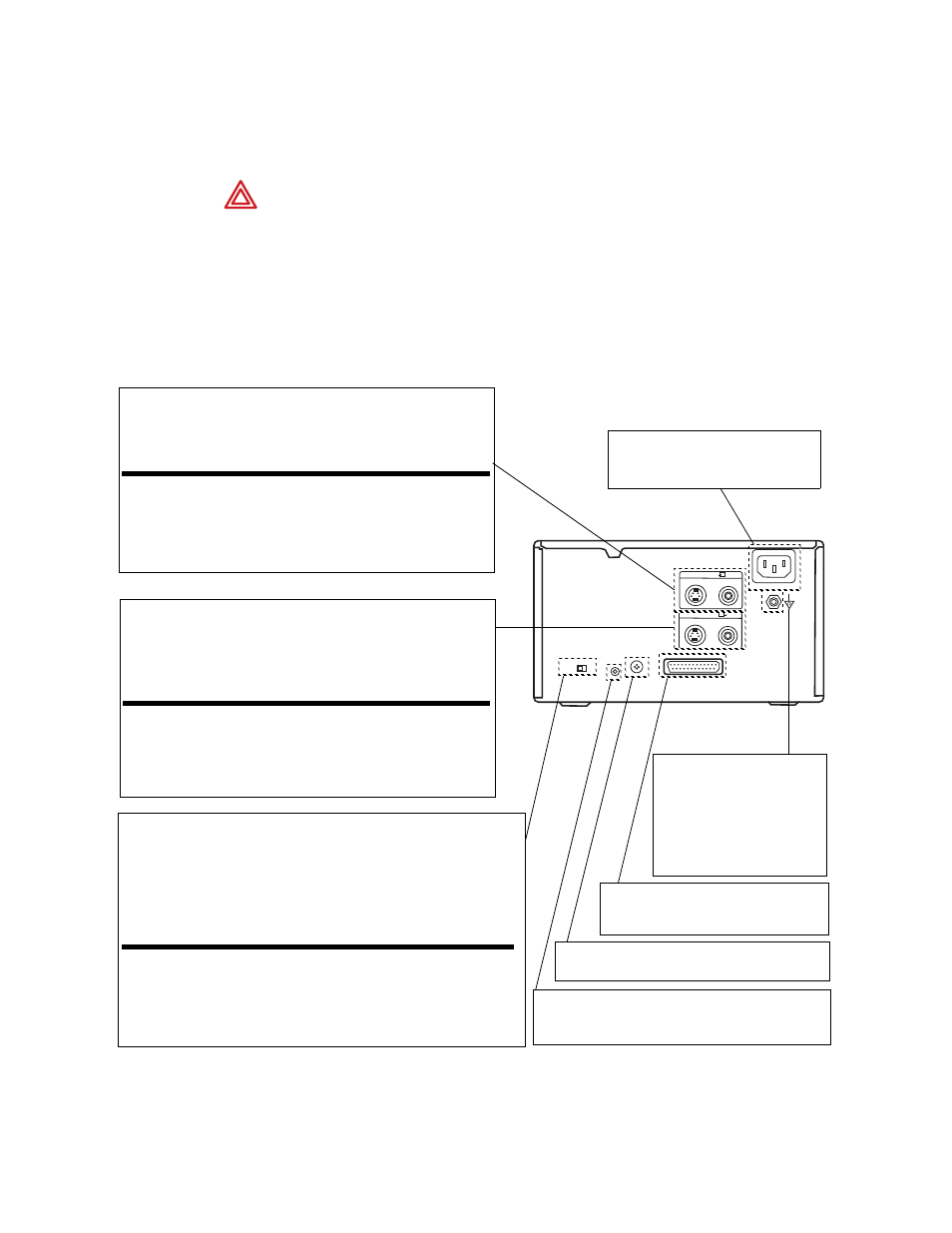

Printer
NTSC PAL
REMOTE
1 2
~ AC IN
RS-2232C
INPUT
OUTPUT
S-VIDEO
S-VIDEO
VIDEO
VIDEO
Ingangsconnectoren. Voor het aansluiten van de video-apparatuur
die het bronbeeld levert.
Connector Aansluitbare apparatuur
S-VIDEO Apparatuur met een S-video (Y/C)
uitgangsconnector
VIDEO Apparatuur met een uitgangsconnector voor
samengestelde videosignalen
Uitgangsconnectoren. Voor het aansluiten van de videomonitor.
Zie “Belangrijke beschermingsmaatregelen/instructies voor gebruik in
medische omgevingen.”
Connector Aansluitbare apparatuur
S-VIDEO Videomonitor met een S-video (Y/C)
ingangsconnector voor gescheiden videosignalen
VIDEO Videomonitor met een ingangsconnector voor
samengestelde videosignalen
~ AC IN. Voor het aansluiten van de
printer op een wandcontactdoos met
behulp van de meegeleverde kabel.
Connector voor aansluiting
op equipotentiaal.
Voor verbinding met de
equipotentiaalaansluiting om
voor de verschillende delen
van een systeem dezelfde
potentiaal te verkrijgen.
RS-232C-connector. Voor het
aansluiten van de videocolposcoop om
de printer aan te sturen.
Keuzeschakelaar NTSC/PAL (TV). Met deze keuzeschakelaar kan het
tv-systeem van het desbetreffende ingangssignaal worden ingesteld. Als deze
instelling wordt gewijzigd, moet de printer eerst worden uitgeschakeld en
vervolgens weer worden ingeschakeld.
Stand
keuzeschakelaar Als
NTSC videoapparatuur volgens het NTSC-systeem is
aangesloten.
PAL videoapparatuur volgens het PAL-systeem is
aangesloten.
Remote 1 connector. Voor het aansluiten van een
RM-5500 afstandsbediening (wordt niet meegeleverd)
die kan worden gebruikt als bedrade afstandsbediening.
Remote 2 connector. Voor het aansluiten van een
RM-91 afstandsbediening (wordt niet meegeleverd).
WAARSCHUWING Als randapparaten (bijvoorbeeld: monitor, videoprinter,
videorecorder enzovoort) niet voldoen aan IEC 60601-1-1, moeten deze
uit de buurt van de patiënt worden gehouden (ten minste 1,80 m van
de patiënt).
Opmerking Raadpleeg voor gedetailleerde instructies de bedieningshandleiding van de
printer die door de desbetreffende fabrikant wordt meegeleverd. Getoonde
printer betreft SONY UP-20; deze dient uitsluitend ter referentie.
