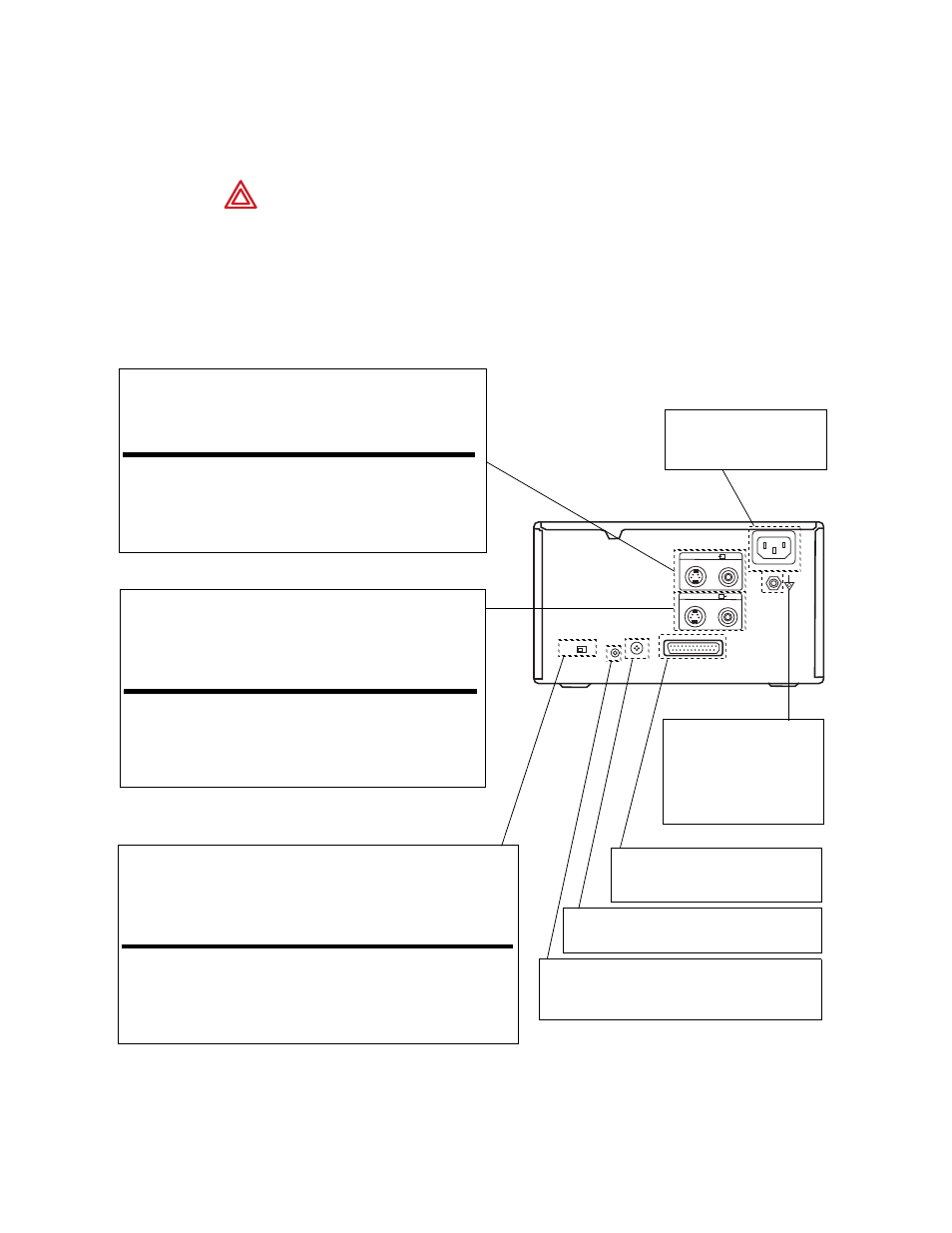

236 Komponenter Welch Allyn Videokolposkop
Skrivare
NTSC/PAL (tv)-väljare. Ställ in denna väljare enligt ingångssignalens tv-
system. Om du ändrar denna inställning ska du stänga av skrivaren och sedan
slå på den igen.
Väljarens position När
NTSC Videoutrustning med NTSC-system är
ansluten
PAL Videoutrustning med PAL-system är
ansluten
NTSC PAL
REMOTE
1 2
~ AC IN
RS-2232C
INPUT
OUTPUT
S-VIDEO
S-VIDEO
VIDEO
VIDEO
Ingångsanslutningar. Ansluter videoutrustningen som levererar
källbilden.
Anslutning Anslutningsbar utrustning
S-VIDEO Utrustning med en s-video (Y/C)
utgångsanslutning
VIDEO Utrustning med en utgångsanslutning för
kompositvideosignal
Utgångsanslutningar. Ansluter till videobildskärmen. Se “Viktiga
säkerhetsåtgärder/varningsmeddelanden för användning i medicinska
miljöer.
”
Anslutning Anslutningsbar utrustning
S-VIDEO Utrustning med en s-video (Y/C) separerad
ingångsanslutning
VIDEO Utrustning med en ingångsanslutning för
kompositvideosignal
~ VS IN. Ansluter skrivaren
till ett vägguttag med den
medföljande kabeln.
Ekvipotentiell
jordanslutning. Ansluts
till ekvipotentialkontakten
för att olika delar i ett
system ska erhålla
samma spänning.
RS-232C-anslutning. Ansluter
videokolposkopet så att det styr
skrivaren.
Fjärranslutning 1. Ansluter en RM-5500
Fjärrkontrollenhet (ingår inte) för att användas
som en uppkopplad fjärrkontrollenhet.
Fjärranslutning 2. Ansluter en RM-91
Fjärrkontrollenhet (ingår inte).
VARNING Om kringutrustningen (exempel: bildskärm, videoskrivare,
VCR, övriga enheter) inte uppfyller kraven i IEC 60601-1-1, måste
utrustningen placeras utanför patientområdet (minst 1,8 m från patienten).
Anteckning Detaljerade anvisningar finns i bruksanvisningen som tillverkaren
tillhandahåller. Skrivaren på bilden är en SONY UP-20; och är endast
för referens.
