Ruota bloccante
Istruzioni per l'uso Collegamenti e assemblaggio 197

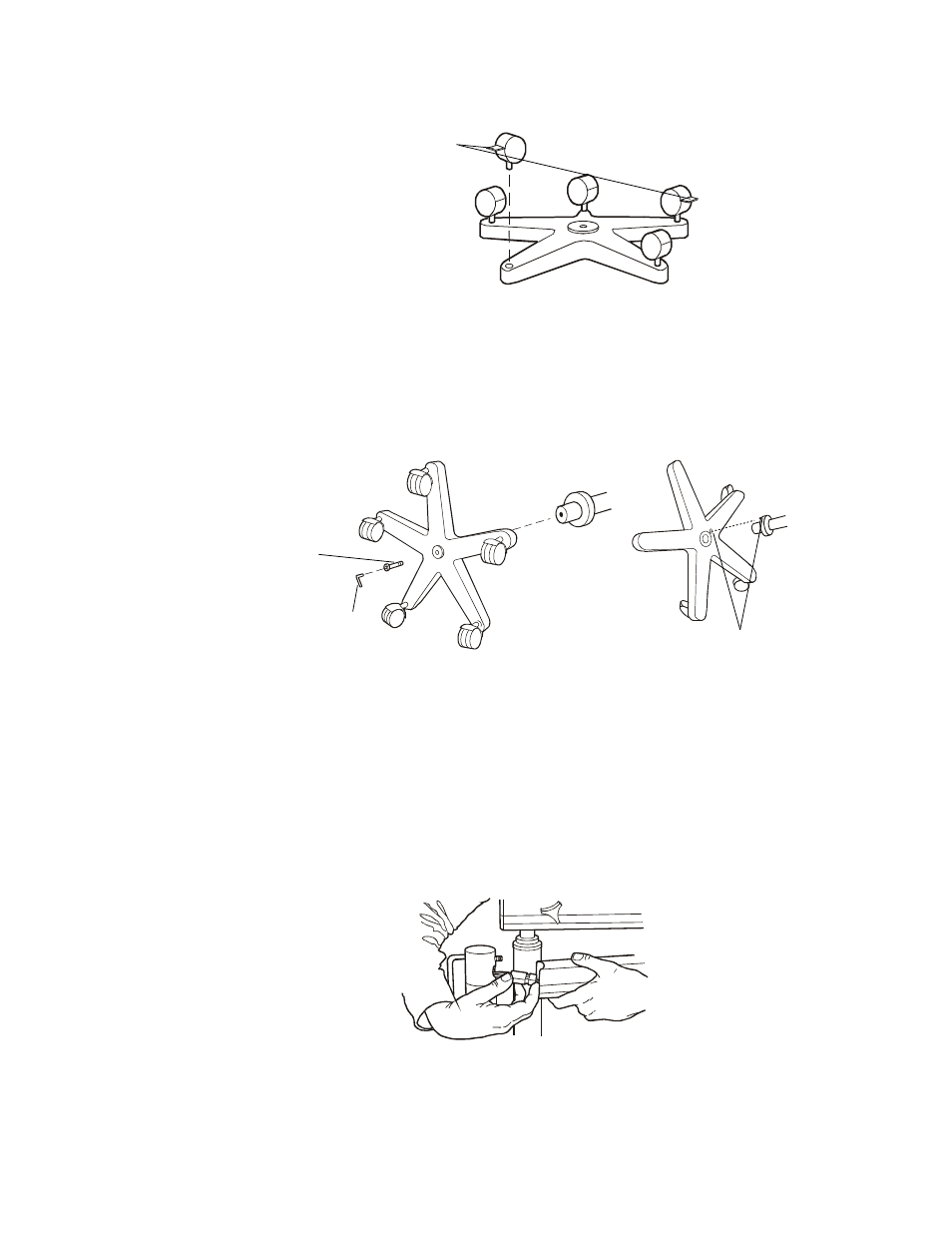

2. Collocare la base rovesciata sul pavimento e inserire le ruote nei fori che si trovano
sulla parte inferiore (non montare due ruote bloccanti l’una accanto all’altra).
3. Posare la base sul pavimento con le ruote verso il basso. Bloccare le due ruote
bloccanti.
4. Inserire l’asta verticale nella base, allineando il perno sulla flangia con il
corrispondente foro sulla base.
Bullone
esagonale
Chiave allen
Allineare il perno con il foro
5. Prendere il bullone dall’imballaggio.
6. Infilarlo alla base dell’asta. (Potrebbe essere necessario inclinare l’unità.)
7. Stringere saldamente con la chiave allen fornita.
8. Togliere il bullone dal braccio del colposcopio e inserirlo nel foro prossimo
all’estremità dell’asta.
9. Avvicinare l’asta e il braccio del colposcopio.
10. Collegare i due di cavi tramite i rispettivi connettori. (Potrebbe essere necessario
chiedere aiuto per assicurare un montaggio corretto.)
.
11. Avvicinare il braccio mobile all’asta spingendo contemporaneamente i connettori
elettrici nel braccio del colposcopio.
