148 Komponenten Welch Allyn Videokolposkop

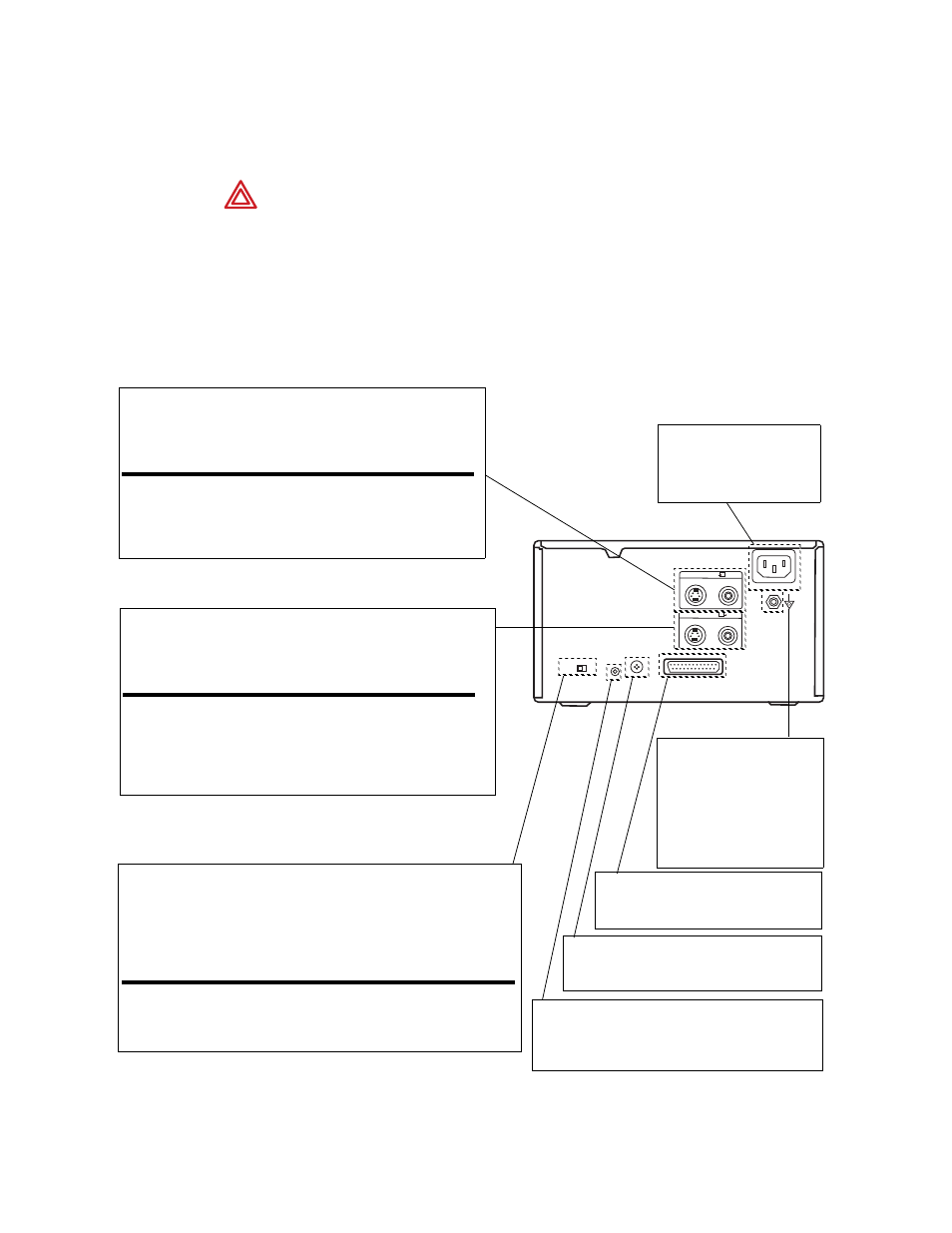

Drucker
Anschluss für Schnittstelle RS-232C.
Zum Anschluss des Videokolposkops zur
Steuerung des Druckers.
NTSC PAL
REMOTE
1 2
~ AC IN
RS-2232C
INPUT
OUTPUT
S-VIDEO
S-VIDEO
VIDEO
VIDEO
Eingangsanschlüsse. Zum Anschluss der Videogeräte, die die
Bilddaten liefern.
Anschluss Anschließbare Geräte
S-VIDEO Geräte mit einem S-Video (Y/C-Ausgang)
VIDEO Geräte mit einem Composite-
Videosignalausgang
Ausgangsanschlüsse. Zum Anschluss des Videomonitors. Beachten
Sie die wichtigen „Sicherheitshinweise in medizinischen Umgebungen“.
Anschluss Anschließbare Geräte
S-VIDEO Videomonitor mit getrenntem S-Video

(Y/C-Anschluss)
VIDEO Videomonitor mit einem Composite-
Videosignaleingang
~ Netzgerätebuchse. Zum
Anschluss des Druckers an
eine Steckdose mit dem
mitgelieferten Netzkabel.
Anschluss für den
Potentialausgleich.
Zum Anschluss des
Potentialausgleichssteckers,
der einen Potentialausgleich
zwischen den verschiedenen
Teilen eines Systems
durchführt.
Wahlschalter NTSC/PAL (Fernsehnorm). Den Wahlschalter
entsprechend der Fernsehnorm des Eingangssignals einstellen. Bei Änderung
dieser Einstellung den Drucker ausschalten und dann wieder einschalten.
Stellung des
Wahlschalters Auswahl
NTSC Videogerät nach NTSC-Norm
PAL Videogerät mit PAL-Fernsehnorm
Anschluss für Fernbedienung 1. Zum Anschluss
einer Fernbedieneinheit RM-5500 (nicht mitgeliefert),
die als fest verdrahtete Fernbedienungseinheit
verwendet werden soll.
Anschluss für Fernbedienung 2. Zum
Anschluss einer Fernbedienungseinheit RM-91
(nicht mitgeliefert).
VORSICHT Erfüllen Peripheriegeräte (beispielsweise: Monitor, Videodrucker,
Videorecorder oder andere Geräte) nicht die Forderung des Standards
IEC 60601-1-1, müssen sie außerhalb des unmittelbaren Patientenbereichs
(mit mindestens 1,80 m Abstand vom Patienten) aufgestellt werden.
Hinweis Detaillierte Hinweise finden Sie in der vom Hersteller mitgelieferten
Gebrauchsanweisung für den Drucker. Der dargestellte Drucker ist ein
Drucker SONY UP-20. Dieser dient nur zur Veranschaulichung.
