108 Conexiones y ensamblaje Videocolposcopio de Welch Allyn
Ensamblaje del soporte vertical
El soporte del videocolposcopio se envía sin montar. Se requiere un ensamblaje mínimo.
1. Extraiga el soporte y las piezas de la base de sus envases de cartón.

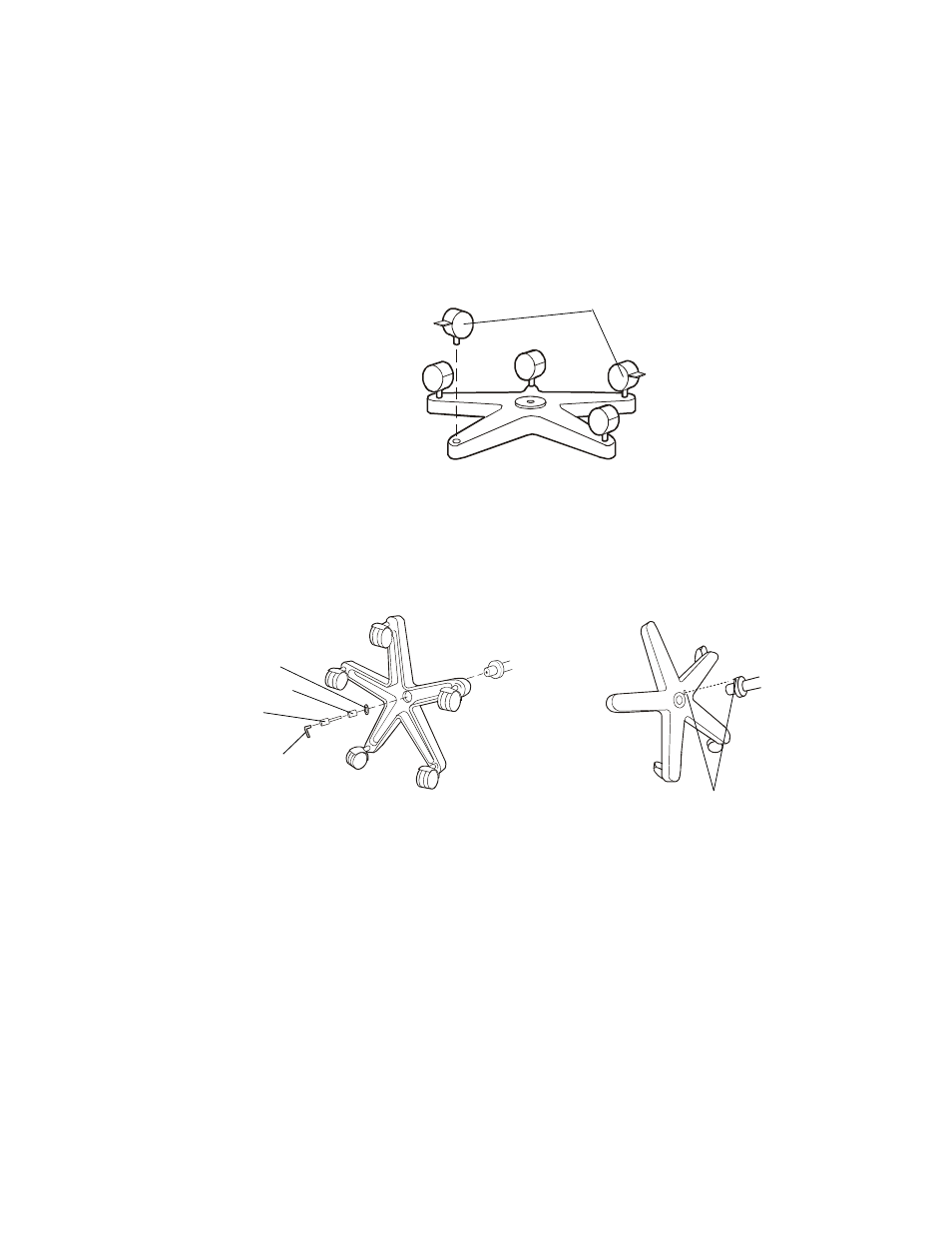

2. Coloque la base boca abajo sobre el suelo e inserte las ruedas en los orificios de la
parte inferior de la base. (No instale las dos ruedas con bloqueo contiguas).
Rueda con bloqueo
3. Coloque la base en el suelo sobre las ruedas. Bloquee las dos ruedas con bloqueo.
4. Coloque el poste en la base, alineando el pasador del borde con el orificio para el
pasador en la base. Instale el perno, el espaciador, la arandela, orientados como se
muestra, en el poste. Apriete bien con la llave inglesa Allen suministrada. (Puede que
se necesario inclinar el conjunto).
Llave inglesa Allen
Perno
hexagonal
Espaciador
Arandela
Alinear pasador con orificio
Antes de utilizar el videocolposcopio, consulte el apartado “Instalación del
videocolposcopio” de este manual.
Instalación del soporte con brazo giratorio
El soporte del videocolposcopio se envía sin montar. Se requiere un ensamblaje mínimo.
1. Para montar el soporte, extraiga el soporte y las piezas de la base de los envases
de cartón.
Nota LA BASE PESA 29 KG (58 LBS). PUEDE QUE NECESITE AYUDA PARA
LEVANTARLA.
