368 Komponenter Welch Allyn Videokolposkop

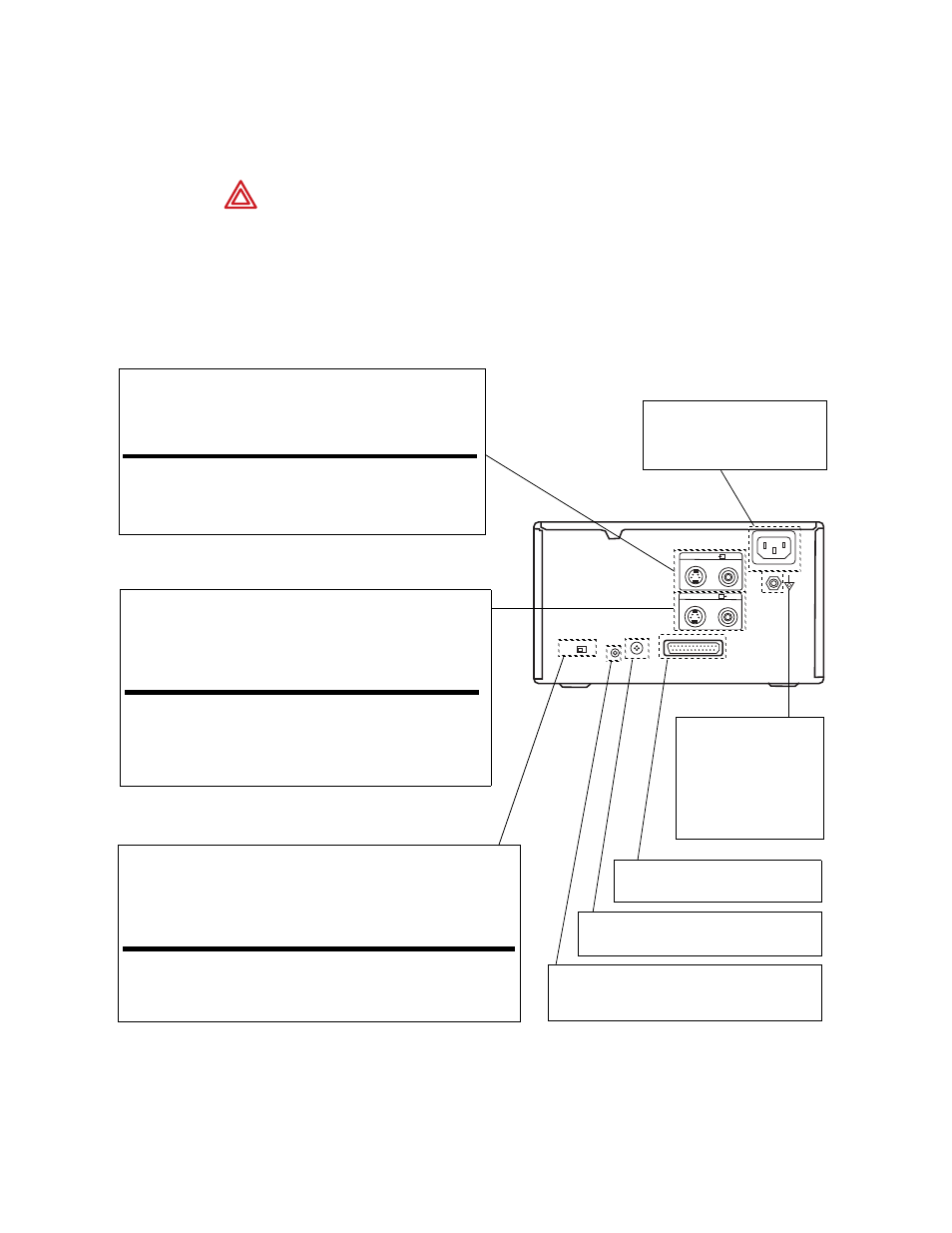

Printer
NTSC PAL
REMOTE
1 2
~ AC IN
RS-2232C
INPUT
OUTPUT
S-VIDEO
S-VIDEO
VIDEO
VIDEO
Indgangsforbindere. Til at tilslutte videoudstyret, som forsyner
kildebilledet.
Forbinder Tilslutteligt udstyr
S-VIDEO Udstyr med en S-Video (Y/C)-udgangsforbinder
VIDEO Udstyr med en komposit videosignal-
udgangsforbinder
Udgangsforbindere. Til at tilslutte videomonitoren. Der henvises til
“Vigtige sikkerhedsforanstaltninger/bemærkninger ved brug i
medicinske miljøer.”
Forbinder Tilslutteligt udstyr
S-VIDEO Videomonitor med en separeret S-Video (Y/C)-
indgangsforbinder
VIDEO Videomonitor med en komposit videosignal-
indgangsforbinder
~ AC IN (VEKSELSTRØM IND).
Til at forbinde printeren med en
vægkontakt med den leverede
ledning.
Ækvipotentiel
jordterminalforbinder.
Til at forbinde det
ækvipotentielle stik for
at bringe de forskellige
systemdele til den samme
elektriske spænding.
RS-232C forbinder. Til at forbinde
videokolposkopet for at styre printeren.
NTSC/PAL (TV)-vælger. Indstil denne vælger iflg. TV-systemet for
indgangssignalet. Hvis denne indstilling ændres, skal printeren slukkes og
derefter tændes igen.
Vælgerposition Når
NTSC NTSC-systemvideoudstyr er tilsluttet.
PAL PAL-systemvideoudstyr er tilsluttet.
Fjernstyring 1-forbinder. Til at tilslutte en

RM-5500 fjernstyringsenhed (ikke vedlagt) til brug
som en ledningsført fjernstyringsenhed.
Fjernstyring 2-forbinder. Til at tilslutte en

RM-91 fjernstyringsenhed (ikke vedlagt).
ADVARSEL Hvis perifert udstyr (eksempel: monitor, videoprinter, VCR, andet)
ikke er i overensstemmelse med IEC 60601-1-1, skal de holdes væk fra
patientområdet (mindst 1,80 m fra patienten).
Bemærk Der henvises til printerbetjeningsvejledningen leveret af fabrikanten for
detaljerede instruktioner. Den viste printer er SONY UP-20 er udelukkende
til reference.
