198 Collegamenti e assemblaggio Videocolposcopio Welch Allyn

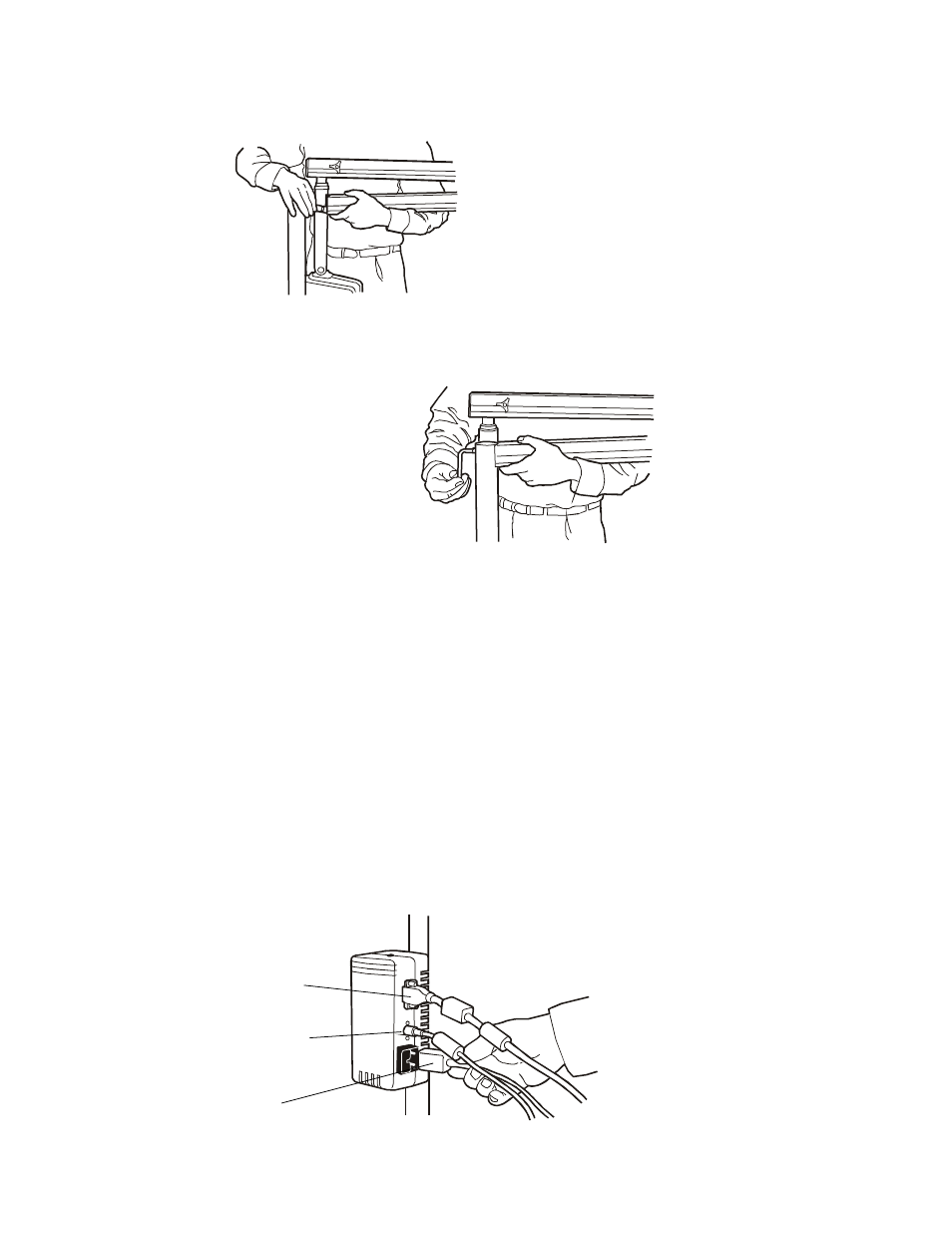

12. Stringere saldamente il bullone con la chiave allen fornita. Assicurarsi di non stringere
i cavi elettrici tra l’asta verticale e il braccio del colposcopio.
13. Prima di usare il videocolposcopio, fare riferimento alla sezione Impostazione del
videocolposcopio del presente manuale.
Impostazione del videocolposcopio
1. Collegare il cavo di alimentazione alla presa posta sull’asta del videocolposcopio.
2. Inserire l’altra estremità del cavo in una presa da 110–120 volt c.a. con messa a terra
(220–240 volt, 50 cicli internazionale).
3. Collegare il cavo S-Video all’uscita S-Video sul lato dell’alimentatore posto sull’asta del
videocolposcopio.
4. Collegare l’altra estremità del cavo S-Video al connettore S-Video (Y/C) della Linea A
posto sul retro del monitor.
5. Collegare il monitor ad una presa da 110–120 volt c.a. con messa a terra (220–240 volt,
50 cicli internazionale).
Uscita RS232
Uscita S-Video
Cavo di
alimentazione
