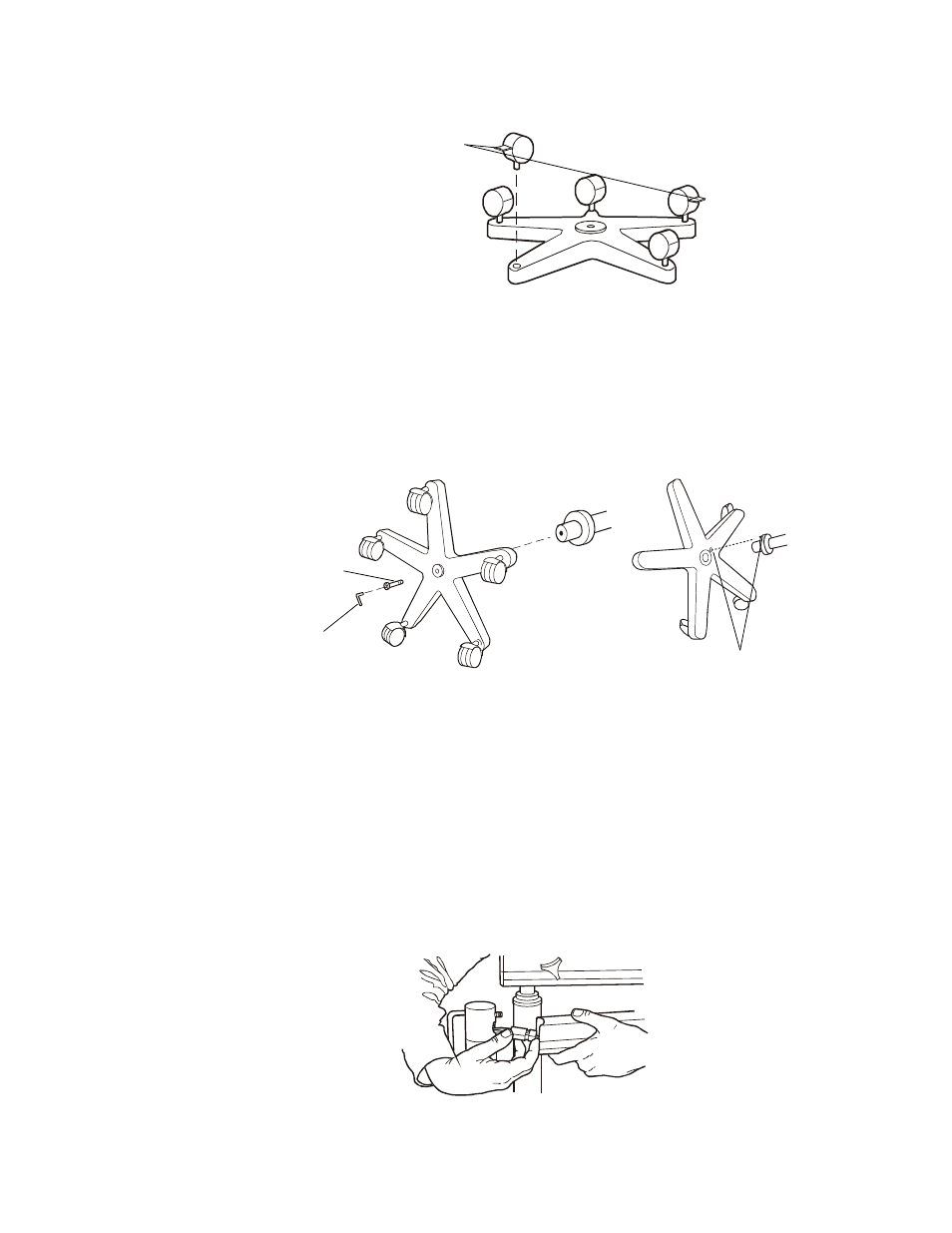

Zwenkwiel met rem
Gebruikshandleiding Aansluitingen en montage 285
2. Leg het voetstuk ondersteboven op de grond en plaats de zwenkwielen in de
gaten aan de onderzijde van het voetstuk. (Plaats niet twee zwenkwielen met rem
naast elkaar.)
3. Plaats het voetstuk op de grond met de zwenkwielen aan de onderzijde. Blokkeer de
twee zwenkwielen met rem.
4. Plaats het verticale gedeelte van het statief in het voetstuk, lijn de pen op de flens uit
met het pengat in het voetstuk.
Inbusbout
Inbussleutel
Lijn pen uit met gat
5. Zoek de verpakte bout.
6. Breng de bout aan de onderzijde van het statief aan. (Mogelijk moet het geheel
worden gekanteld.)
7. Draai de onderdelen stevig vast met de meegeleverde inbussleutel.
8. Verwijder de bout uit de arm van de colposcoop en plaats deze in het gat aan de
bovenzijde van het statief.
9. Breng het statief en de arm van de resterende colposcoop-constructie dicht tegen
elkaar aan.
10. Sluit de twee kabelbomen met behulp van de connectoren op elkaar aan. (Hier is
wellicht enige hulp vereist om het geheel correct te monteren.)
.
11. Breng de zwenkarm van de colposcoop naar het statief en druk tegelijkertijd de
elektrische connectoren in de arm van de colsposcoop.
