60 Composants Welch Allyn Colposcope vidéo
Imprimante
NTSC PAL
REMOTE
1 2
~ AC IN
RS-2232C
INPUT
OUTPUT
S-VIDEO
S-VIDEO
VIDEO
VIDEO

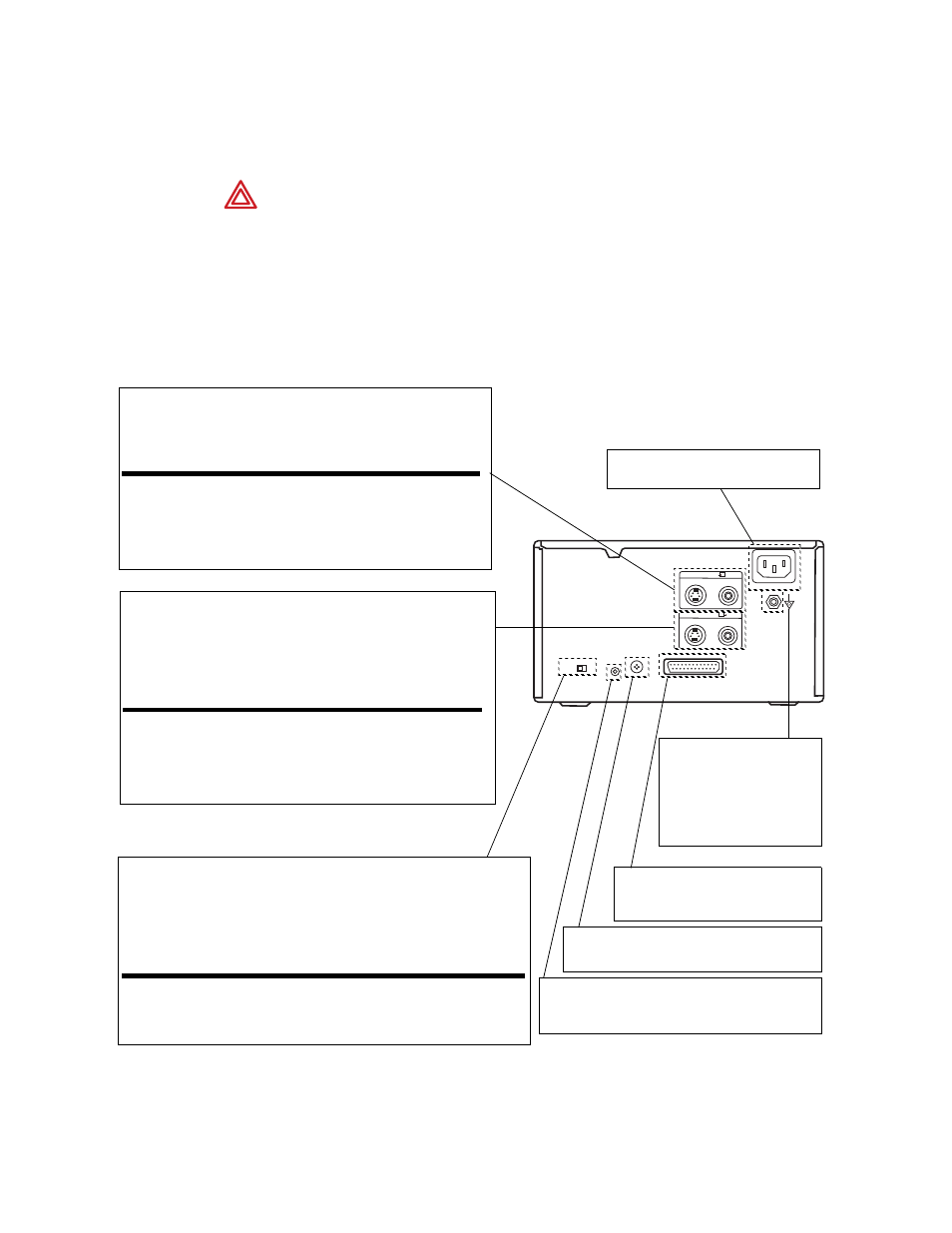

Connecteurs d’entrée. Pour connecter le matériel vidéo fournissant
l’image source.
Connecteur Matériel connectable
S-VIDÉO Matériel doté d’un connecteur de sortie (Y/C)
S-Vidéo
VIDÉO Matériel doté d’un connecteur de sortie pour
signal vidéo composite
Connecteurs de sortie. Pour connecter le moniteur vidéo. Se reporter
à « Important safeguards/notices for use in the medical environment »
(Notifications/Mesures de protection importantes à utiliser dans les
environnements médicaux).
Connecteur Matériel connectable
S-VIDÉO Moniteur vidéo doté d’un connecteur d’entrée
séparée (Y/C) S-Vidéo
VIDÉO Moniteur vidéo doté d’un connecteur d’entrée
pour signal vidéo composite
~ AC IN. Pour connecter l’imprimante
à la prise murale avec le cordon fourni.
Connecteur de prise de
terre équipotentielle.
Pour connecter la prise
équipotentielle afin d’amener
les différentes parties d’un
système à un même potentiel.
Connecteur RS-232C. Pour
connecter le colposcope vidéo pour
contrôler l’imprimante.
Sélecteur NTSC/PAL (TV). Régler ce sélecteur en fonction du système TV du
signal d’entrée. En cas de modification de ce paramètre, mettre l’imprimante
hors tension puis à nouveau sous tension.
Position du
sélecteur Quand
NTSC Du matériel vidéo de système NTSC est connecté.
PAL Du matériel vidéo de système PAL est connecté.
Connecteur Remote (distant) 1. Pour connecter
une télécommande RM-5500 (non fournie) devant
être utilisée comme une télécommande filaire.
Connecteur Remote (distant) 2. Pour connecter
une télécommande RM-91 (non fournie).
AVERTISSEMENT Si des périphériques (par exemple : moniteur,
imprimante vidéo, magnétoscope, autres) ne sont pas conformes à
IEC 60601-1-1, ils doivent être maintenus en-dehors de la zone de la patiente
(à au moins 1 mètre 80 de la patiente).
Remarque Pour des instructions détaillées, se reporter au manuel d’utilisation de
l’imprimante fourni par le fabricant. L’imprimante présentée est la SONY
UP-20, uniquement à titre de référence.
