Ligações e Montagem

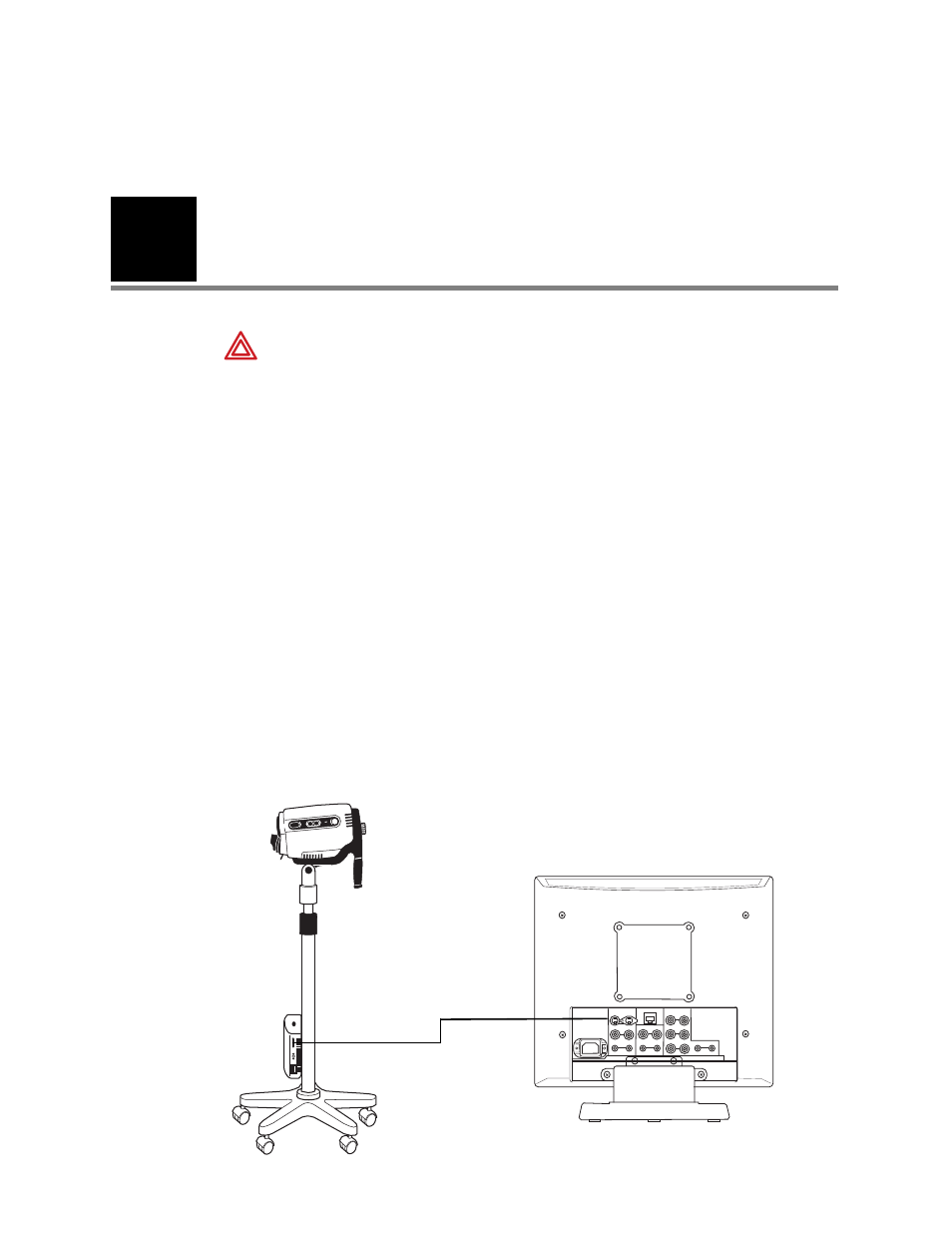

Ligar Colposcópio Vídeo com o Monitor
LINE A
PARALLEL REMOTE RGB/COMPONENT
LINE B
~AC IN
IN
IN
IN
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
OUT
OUT
OUT
OUT
OUT
OUT
VIDEO
S-VIDEO
G/Y
B/Pb
R/Pr
VIDEO
AUDIO
AUDIO
AUDIO
Cabo S-Video para Linha de
Monitor A S-Video (Y/C) Entrada
Painel Posterior do Monitor
AVISO Se os dispositivos periféricos (exemplo: monitor, impressora de vídeo,
VCR e outros) não estão em conformidade com a norma IEC 60601-1-1, estes
devem ser mantidos fora da área do cliente (no mínimo a 2 metros de distância
deste).
AVISO Todos os conectores de sinal de entrada e de saída (I/O) destinam-se
apenas à ligação de dispositivos periféricos (exemplo: monitor, impressora de
vídeo, VCR) que estão em conformidade com a norma IEC 60601-1 (Requisitos
Gerais de Segurança, Equipamento Médico Eléctrico) ou outros padrões IEC
(por exemplo IEC 60950, Equipamentos de Tecnologia de Informação -
Segurança), adequados à natureza do dispositivo periférico. Ligar periféricos
adicionais ao Colposcópio Vídeo pode aumentar o risco associado com correntes
de fuga da estrutura ou do paciente. Para manter a segurança do operador e
do paciente, o utilizador deve considerar os requisitos de corrente de fuga da
norma IEC 60601-1-1 (Equipamento Médico Eléctrico, Requisitos de Segurança
para Sistemas Médicos Eléctricos). O utilizador deve medir adequadamente
a corrente de fuga, para confirmar que não existe risco de choque eléctrico.
Para, em conformidade com os requisitos da norma IEC 60601-1-1, controlar a
corrente de fuga do sistema, pode ser utilizado um transformador de isolamento,
que esteja em conformidade com a norma IEC 60601-1, utilizado para alimentar
os periféricos adicionais.
