Haz de cables
Tornillos
pequeños
Hoja de
torsión
Aviso importante: para evitar dañar el haz de cables, manipúlelo
siempre por el conector.
Nota: La pieza de giro puede ser difícil de dar vuelta hasta que se termine el
paso 8 “Determinación automática de la dirección del cerrojo”.
22

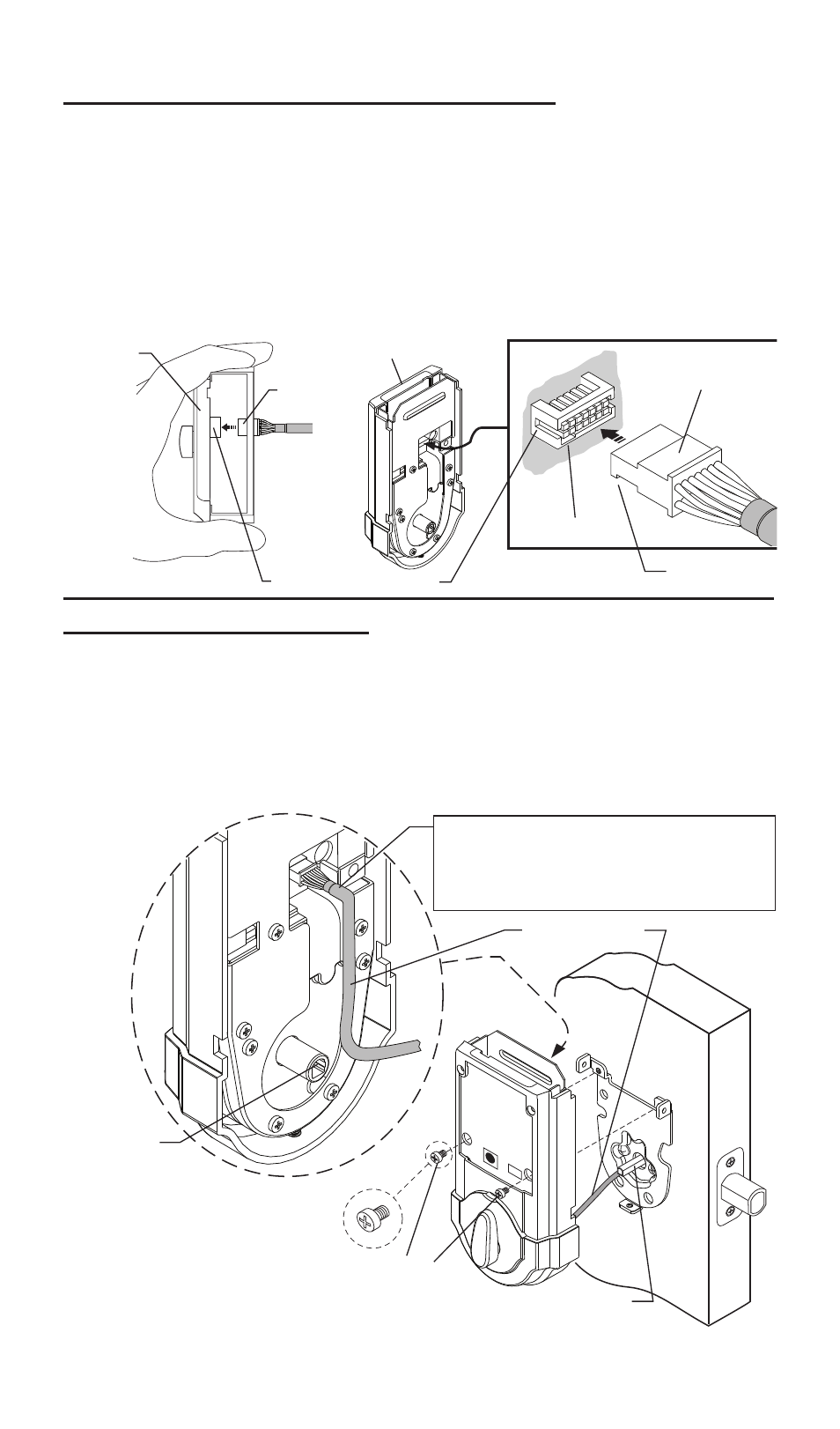

Tienda los cables hacia abajo, evitando
todo abultamiento excesivo en la curva
que pueda interferir con la instalación
del compartimento de baterías.
5. Coloque el conector en la Unidad Interna.
Puerto del conector
Unidad
interna
Conector
Conector
Ranura
Muesca
a. Asegúrese de que los cables no estén aprisionados y de que el haz de
cables haya sido tendido en la forma ilustrada y coloque la unidad interna
en la puerta, alineando la hoja de torsión dentro del eje de la pieza de giro.
6. Instale la unidad interna.
Eje de la
pieza de
giro
b. Una vez alineada con la
puerta, inserte y ajuste los
tornillos pequeños para
asegurar la unidad en la placa
de montaje. Para facilitar la inserción de los tornillos,
acérquese a los orificios con los tornillos sostenidos con un destornillador.
a. Alinee el conector con el puerto del conector de la unidad interna alin-
eando la muesca con la ranura.
c. Una vez alineados, presione firmemente el conector para introducirlo en
el puerto.
b. Para orientarse con mayor facilidad, determine la alineación de la conex-
ión desde arriba de la unidad interna.
Extremo
superior
de la
unidad
interna
