60720 / 01 Handleset
Drilling Instructions
Instrucciones para taladrar
Instructions de perçage
Tools Needed • Herramientas necesarias • Outils nécessaires
2-1/8" (54 mm)
1" (25 mm) 3/32" (2 mm)
1/8" (3 mm)
9/64" (4 mm)
1/4" (6 mm)
5/16" (8 mm)

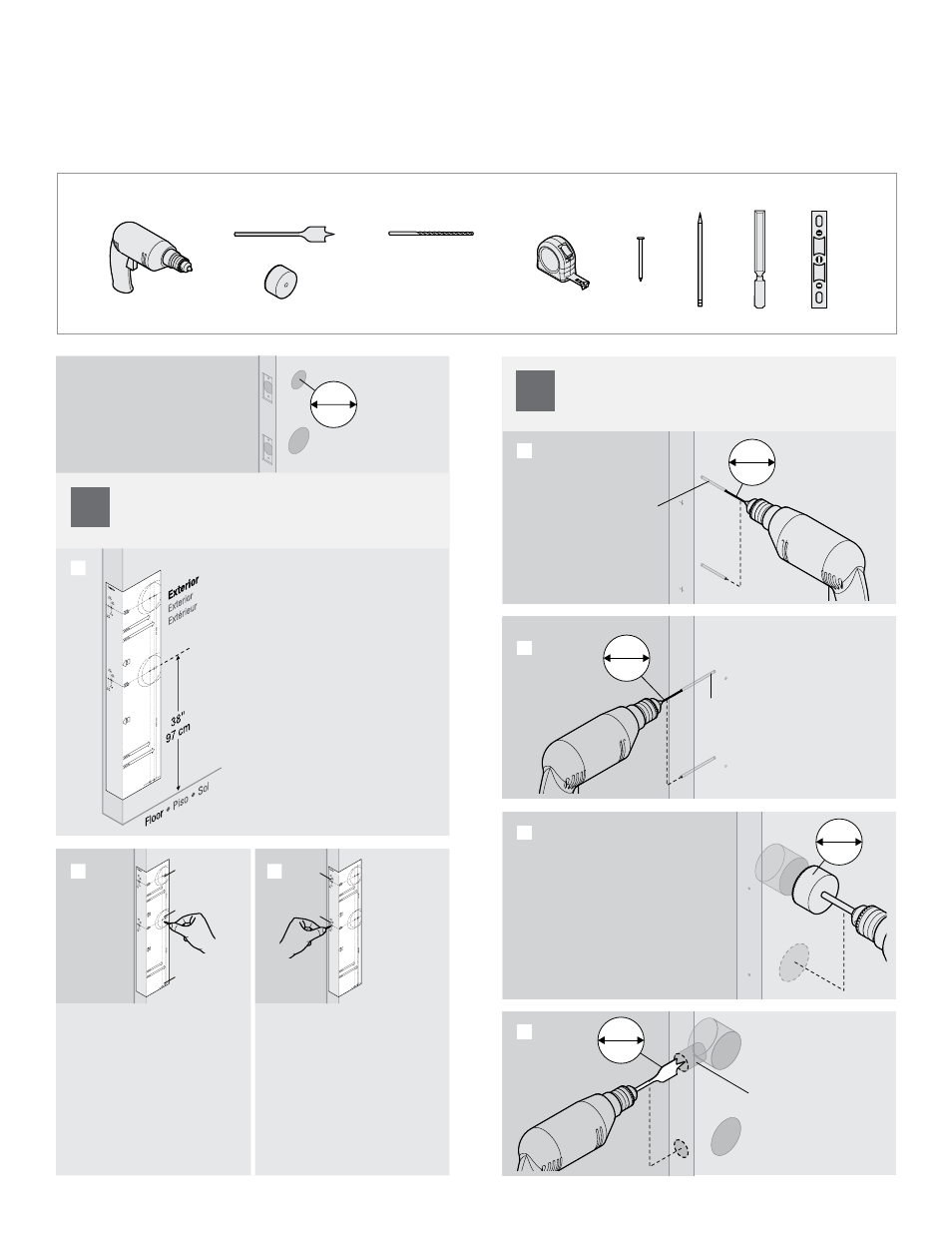

Select the template that allows you to place
the template on the EXTERIOR side of door.
Fold template along fold line and place fold
line along the edge of door. Place centerline
approximately 38" (97 cm) from the floor.
Seleccione la plantilla que le permita colocarla del lado
EXTERIOR de la puerta. Doble la plantilla a lo largo del
doblez y coloque el doblez a lo largo del borde de la puerta.
Colocar la línea central a unas 97 cm (38") del suelo.
Choisir le gabarit pouvant être placé sur le côté
extérieur de la porte. Plier le gabarit le long de la ligne
de pliage et placer la ligne de pliage le ong du bord de
la porte. Placer l’axe à environ 97 cm (38") du sol.
Mark holes (3x) on the face of the door.
Select desired backset before marking
holes, and make sure to mark the
same backset for all three holes.
Marque los orificios (3x) en el frente de la puerta.
Seleccione la distancia al centro deseada antes de
marcar los orificios,
y asegúrese de marcar la
misma distancia del frente a la bocallave para la
totalidad de los tres orificios.
Marquez les trous (3x) sur la face de la porte.
Sélectionnez écartement désirée avant de marquer
les trous,
et assurez-vous de marquer la même
distance d'entrée pour l’ensemble des trois trous.
Mark holes (2x) on the edge of the
door. Select door thickness before
marking holes.
Marque los orificios (2x) en el borde de la
puerta. Seleccione grosor de la puerta antes
de marcar los orificios.
Marquez les trous (2x) sur le bord de la
porte. Sélectionnez épaisseur de la porte avant
de marquer les trous.
1
2
1
2
3
1-1/2"
38 mm
Use template to mark holes on door
Utilice la plantilla para marcar los orificios en la puerta
Utiliser le gabarit pour marquer les trous sur la porte
A
B C
If your door is already drilled with a
1-1/2" (38 mm) hole, skip to page 5.
Si su puerta ya está perforada con un orificio
de 38 mn (1-1/2"), pase a la página 5.
Si votre porte est déjà percée avec un trou de
38 mm (1-1/2"), passez à la page 5.
2-1/8"
54 mm
Drill from one side until the point of drill
just breaks through, then complete hole
from the other side to prevent splintering.
Taladre por un lado hasta que la punta de la broca
salga al otro lado, luego complete el orificio del otro
lado para prevenir astillas.
Percer à partir d’un côté jusqu’à ce que les dents de
la scie apparaissent de l’autre côté, puis finir à
partir de l’autre côté afin d’eviter de produire les
éclats de bois.
2" (51 mm)
deep
profundidad
profondeur
2" (51 mm)
deep
profundidad
profondeur
1/8"
3 mm
1"
25 mm
Through
door
A través
de la puerta
À travers
la porte
1/8"
3 mm
Drill top holes in door (2x)
Perfore los orificios superiores en la puerta (2x)
Percer les trous supérieurs de la porte (2x)
A
B
C
D
