U P
GARDEZ
PARALLÈLE

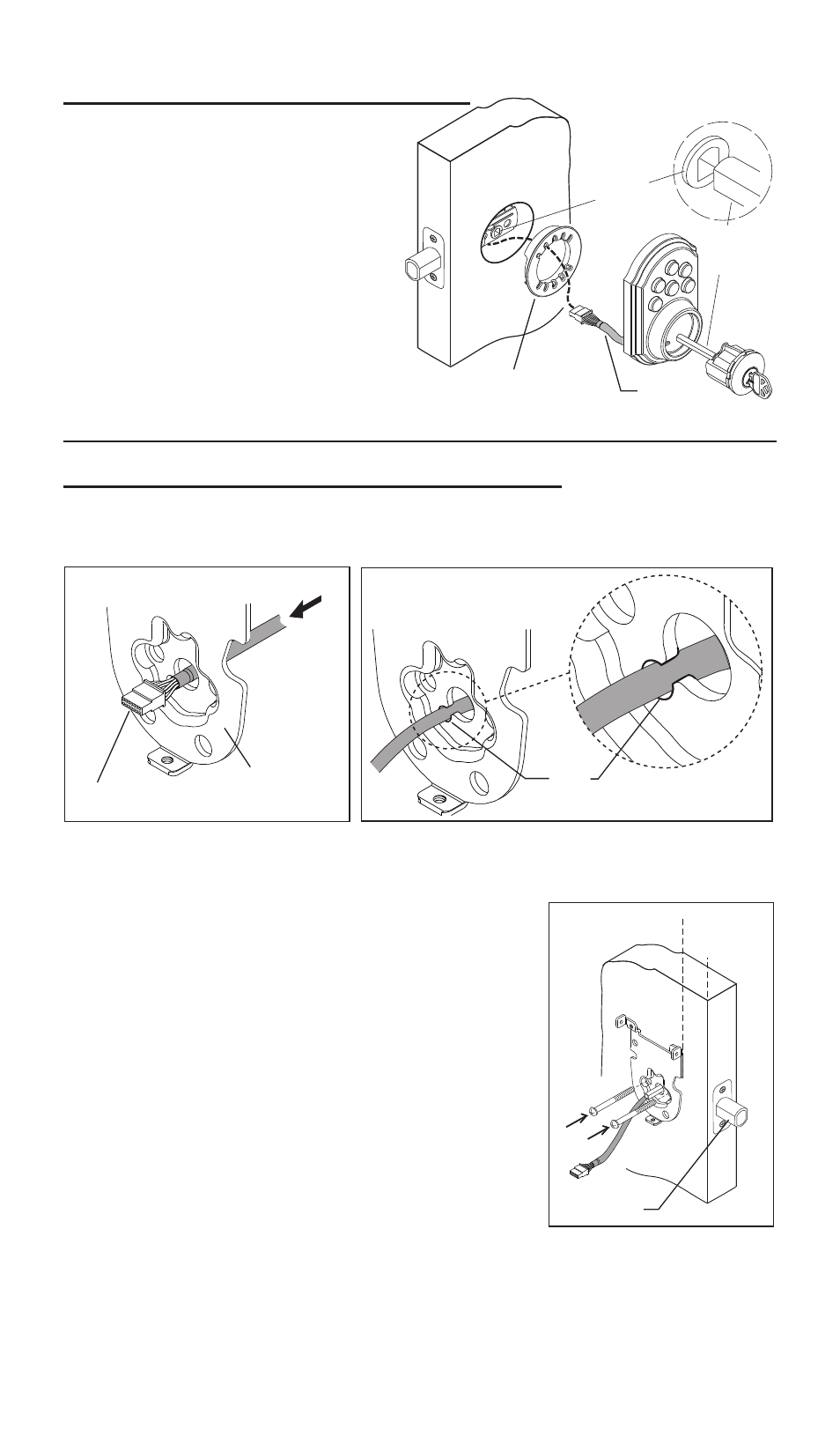

3. Installation du mécanisme extérieur.
Pêne
12
Harnais
de Fil
Adaptateur
Pour un
diamètre de 2 po
1/8 seulement.
Fig. 10
Fig. 9 Fig. 8
a. Placez l’adaptateur sur la porte tel
que montré (remarque : l’adaptateur
n’est pas nécessaire si les trous ont
un diamètre de 1 po 1/2 (38 mm).
Déclencheur
Lame de
torsion
c. Placez le mécanisme sur la porte, en
vissant le harnais de fil (à travers
l’adaptateur s’il est utilisé) et sous le verrou.
b. Insérez le cylindre dans le mécan-
isme extérieur. Avec la clé insérée
dans le cylindre, faites tourner la
lame de torsion pour l’aligner avec le
déclencheur dans le verrou.
a. Passez soigneusement le connecteur du harnais de fil - dans le trou
central du plaque de montage (consultez la figure 8).
e. Vérifiez l’alignement de la plaque de montage
et du mécanisme extérieur. (Consultez la figure 10.)
h. Répétez à nouveau si nécessaire.
f. Vérifiez l’installation. À l’aide de la clé, rétract-
ez et étendez le pêne à quelques reprises pour
vérifier que le mécanisme fonctionne librement.
c. Glissez les fils dans le trou jusqu’à ce que la
plaque de montage soit appuyée contre la porte.
4. Installation de la plaque de montage intérieure.
Plaque
de montage
b. Important, une fois le connecteur passé au travers du trou central,
rentrez le harnais de fils et tassez-le du chemin en l’appuyant sur les trous
marqués tel que montré à la figure 9.
Trou
Avec Marque
Connecteur
d. En vous assurant que le mécanisme exté-
rieur et le cylindre sont bien appuyés contre la
paroi extérieure de la porte, insérez les boulons
de fixation et serrez-les.
g. Si le mécanisme ne fonctionne pas librement, desserrez les vis et
réalignez la plaque de montage avec le mécanisme extérieur. Remarque :
veuillez consultez aussi l’étape 1-c pour vérifier si le mécanisme du verrou
dérange le fonctionnement.
