Manivela
Aviso importante antes de continuar:
1. Compruebe que el interruptor Nº 2 de los “interruptores de configu-
ración” se encuentre en la posición DESACTIVADA. (Consulte la sección
10). 2. Trabaje con la puerta abierta (lejos de la jamba) para evitar que-
darse atrapado accidentalmente del lado de afuera de la puerta.
3. Asegúrese de que el cerrojo del pestillo esté extendido (trabado).

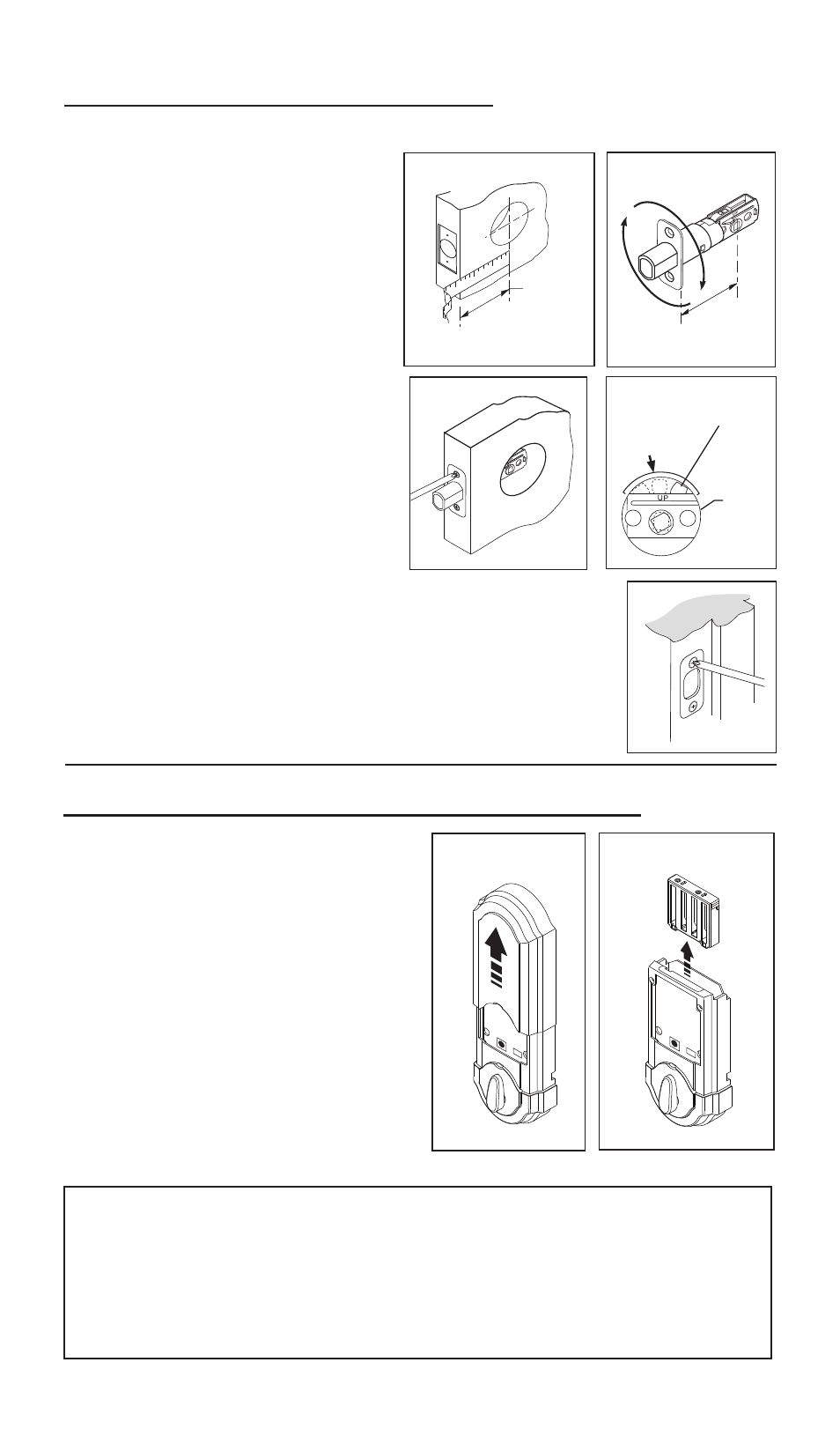

a. Determine la distancia del frente a la bocallave, consulte la figura 1.
c. Instale el pestillo y asegúrelo
con tornillos de madera peque-
ños (consulte la figura 3). Nota:
Para un orificio de 1-1/2” (38 mm)
de diámetro, pruebe el pestillo
para asegurarse de que salga y
entre sin problemas. El área indi-
cada puede requerir más espacio
libre para que la manivela del
pestillo funcione correctamente
(consulte la figura 4).
a. Para retirar la cubierta de la
unidad, deslícela hacia arriba y
extráigala. Consulte la figura 6.
b. Si se requiere una distancia
del frente a la bocallave de 2-3/4”
(70mm), extienda el cerrojo y
ajuste el pestillo como se
muestra. (Consulte la figura 2).
1. Instale el pestillo y la placa hembra.
d. . Deje el cerrojo en la posición
extendida.
e. Instale la placa hembra con dos tornillos de madera de
1-1/2” (38 mm) (consulte la figura 5).
2. Retire la cubierta y el compartimento de baterías.
b. Retire el compartimiento de
baterías de la unidad interna
levantando el compartimiento y
sacándolo. Consulte la figura 7.
