Español-2
• Instale el variador en posición vertical sobre una superficie vertical y
nivelada.
• Evite el polvo o las partículas metálicas para proteger el ventilador
de enfriamiento.
• No lo exponga a una atmósfera corrosiva.
• Proteja la unidad contra la humedad y la luz solar directa.

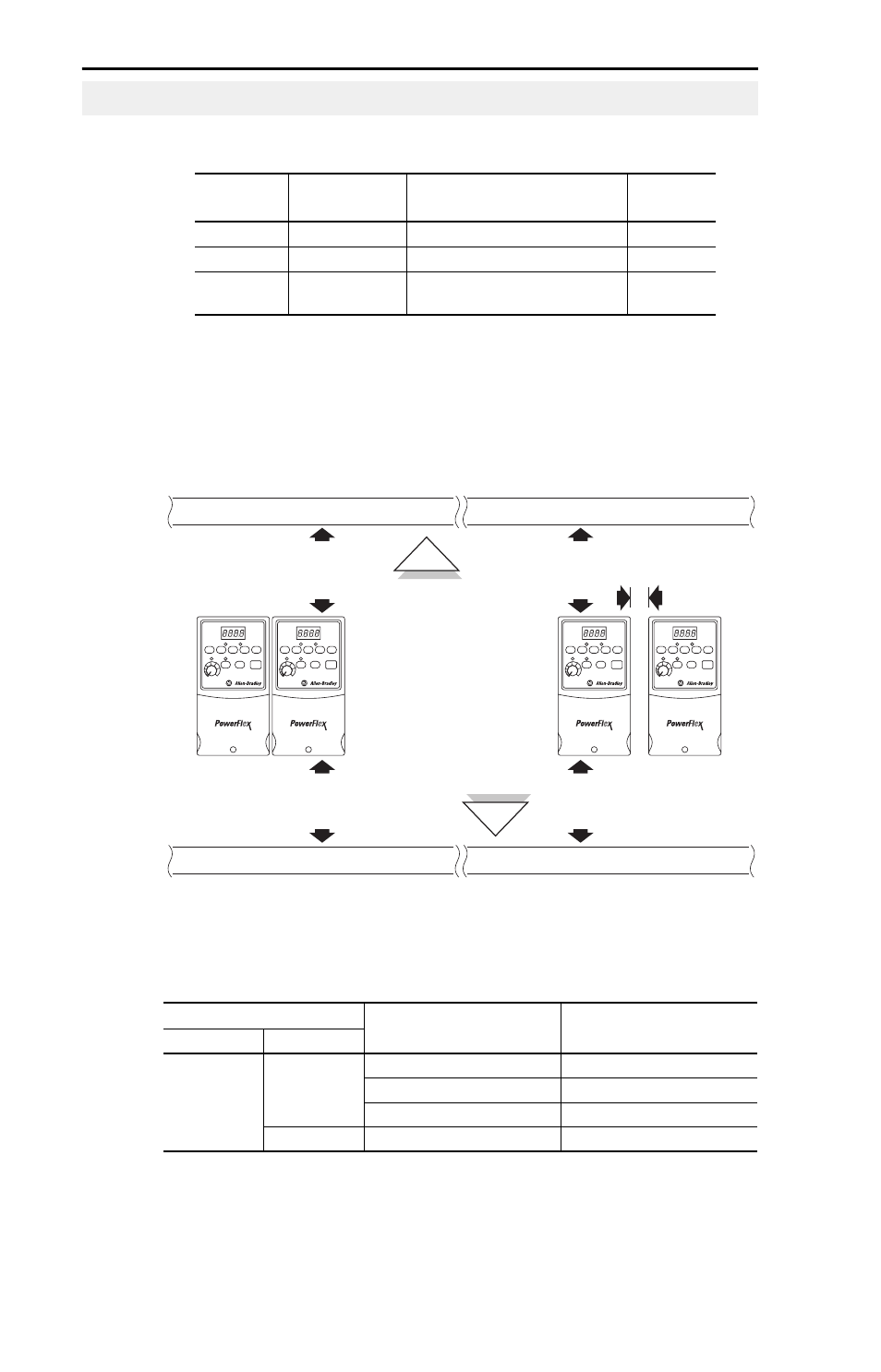

Espacios libres mínimos de montaje
La página 21 contiene información sobre las dimensiones de montaje.
Temperatura ambiente de funcionamiento
Consideraciones para el montaje
Estructura Tamaño de
los tornillos
Par de apriete de los tornillos Riel DIN
B M4 (#8-32) 1.56–1.96 Nm (14–17 lb-pulg.) 35 mm
C M5 (#10-24) 2.45–2.94 Nm (22–26 lb-pulg.) –
B (IP66,
Tipo 4X)
M6 (#12-24) 3.95–4.75 Nm (35–42 lb-pulg.) –
Temperatura ambiente Clasificación del
envolvente
Espacios libres mínimos
de montaje
Mínimo Máximo
–10 °C (14 °F)
40 °C (104 °F)
IP20, NEMA/UL Tipo abierto Use la opción de montaje A
IP66, NEMA/UL Tipo 4X
Use la opción de montaje A
IP30, NEMA/UL Tipo 1
(1)
(1)
La clasificación requiere la instalación del kit opcional IP 30, NEMA/UL Tipo 1 del
PowerFlex 40P.
Use la opción de montaje B
50 °C (122 °F) IP20, NEMA/UL Tipo abierto Use la opción de montaje B
25 mm
(1.0 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
Opción de montaje A
No se requiere espacio libre
entre los variadores.
Opción de montaje B
El objeto más cercano
que puede obstruir el
flujo de aire a través
del disipador térmico
y el chasis
