Français-3
Pour éviter d’endommager le variateur, les MOV connectées doivent être
débranchées si le variateur est installé sur un réseau de distribution sans
mise à la terre dans lequel les tensions entre ligne et terre sur n’importe
quelle phase pourraient dépasser 125 % de la tension nominale entre
phases. Pour débrancher ces dispositifs, retirer le cavalier comme
indiqué dans les figures suivantes.
1. Tourner la vis dans le sens inverse des aiguilles d’une montre pour la
desserrer.
2. Retirer entièrement le cavalier du châssis du variateur.
3. Serrer la vis pour le maintenir en place.

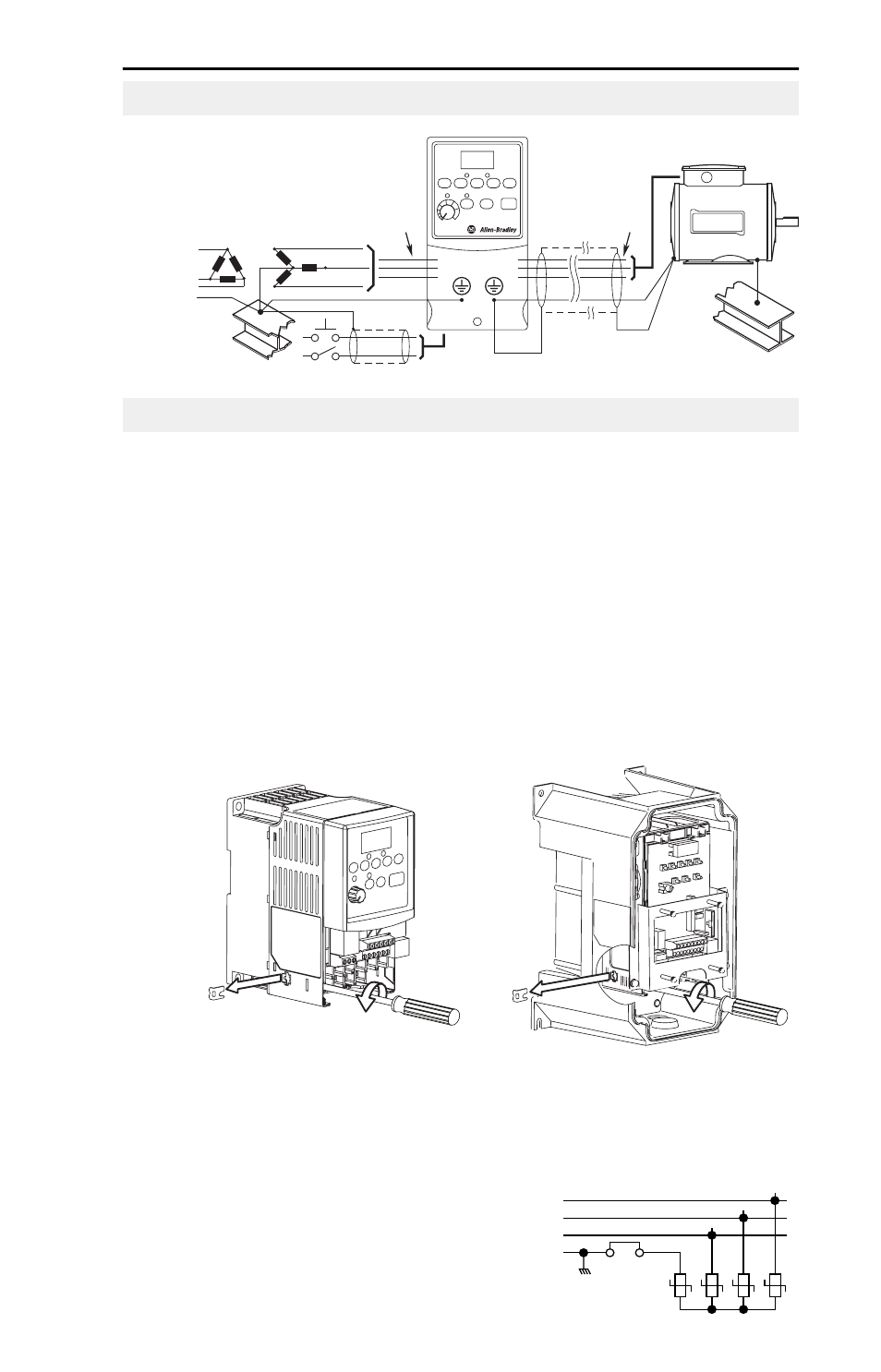

Emplacement du cavalier
Important : serrer la vis après le retrait du cavalier.
Retrait des varistances entre phase et terre
Mise à la terre typique
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
SHLD
Débranchement des varistances d’oxyde métallique (MOV)
IP66, NEMA/UL type 4X IP20, NEMA/UL type ouvert
R/L1
S/L2
T/L3
1 2 3 4
Entrée c.a.
triphasée
Cavalier
