Italiano-12

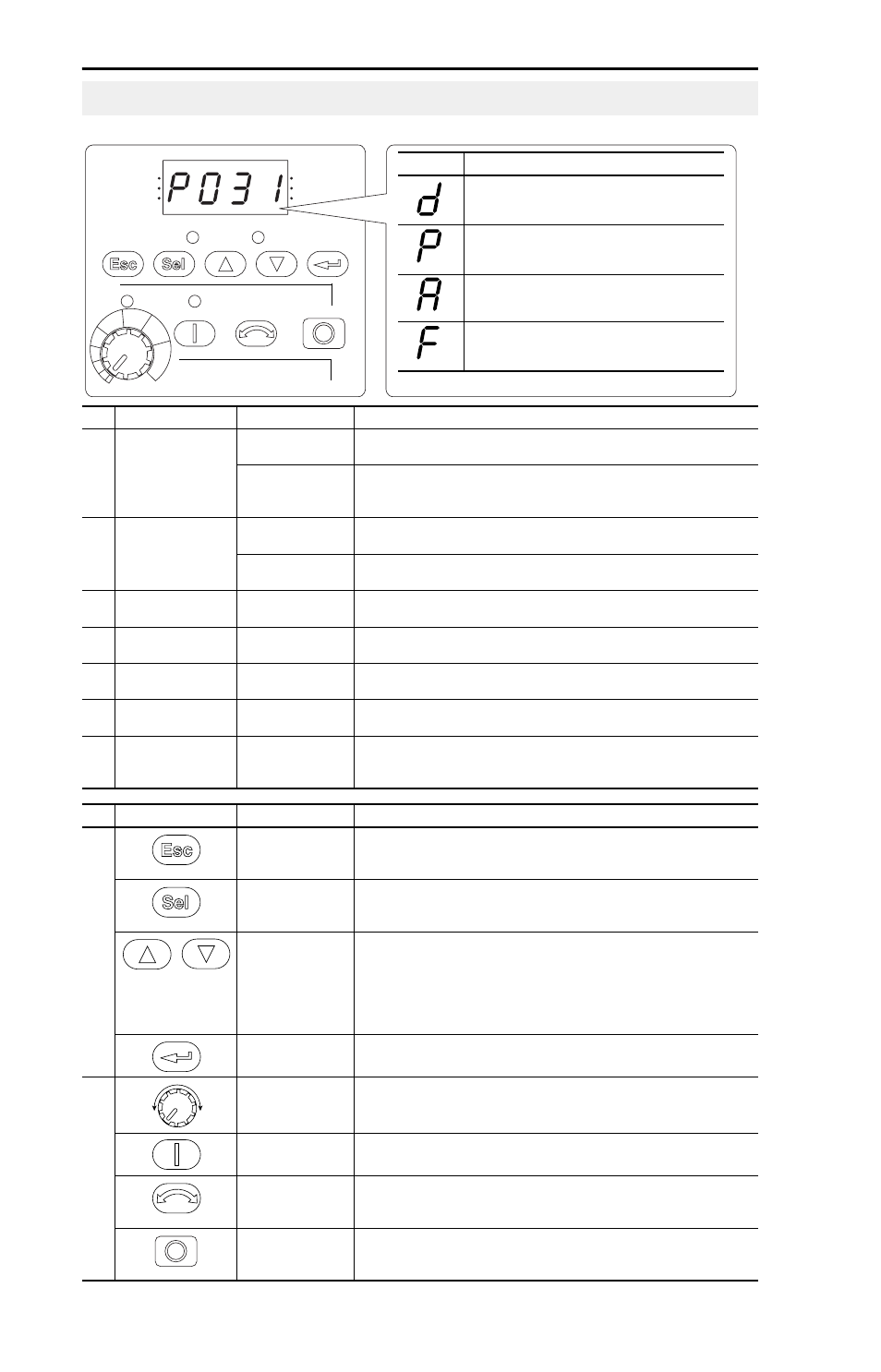

Tastierino integrato
N. LED Stato spia LED Descrizione
➊ Stato marcia/
direzione
Rossa sempre
accesa
Indica che l’inverter è in funzione, con direzione di marcia comandata.
Rosso
lampeggiante
L’inverter ha ricevuto il comando di cambiare direzione di marcia.
Indica la direzione effettiva del motore, decelerando per arrivare a
zero.
➋ Display
alfanumerico
Rossa sempre
accesa
Indica il numero di parametro, il valore del parametro o il codice di
guasto.
Rosso
lampeggiante
Una cifra singola lampeggiante indica che può essere cambiata.
Tutte le cifre lampeggianti indicano una condizione di guasto.
➌ Unità visualizzate Rossa sempre
accesa
Indica le unità del valore del parametro visualizzato.
➍ Stato programma Rossa sempre
accesa
Indica che il valore del parametro può essere cambiato.
➎ Stato guasto Rosso
lampeggiante
Indica un guasto all’inverter.
➏ Stato potenziometro Verde sempre
accesa
Indica che il potenziometro sul tastierino integrato è attivo.
(1)
➐
Stato tasto di avvio Verde sempre
accesa
Indica che il tasto di avvio sul tastierino integrato è attivo.
Anche il tasto di inversione è attivo, a meno che non sia disabilitato
dal parametro A095 [Disab inversione].
N. Tasto Nome Descrizione
➑ Escape Indietro di un livello nel menu di programmazione.
Annulla la modifica apportata ad un valore del parametro e consente
di uscire dalla modalità Programmazione.
Selezione Avanti di un livello nel menu di programmazione.
Seleziona una cifra durante la visualizzazione del valore del
parametro.
Freccia su
Freccia giù
Per scorrere i gruppi e i parametri.
Aumenta/riduce il valore di una cifra lampeggiante.
Utilizzati per regolare la frequenza interna degli inverter IP66, NEMA/
UL Type 4X solo quando viene visualizzato un parametro del gruppo
Visualizzazione e il parametro P038 [Rif velocità] è impostato sulla
frequenza interna, A069 [Freq interna].
Invio Avanti di un livello nel menu di programmazione.
Salva la modifica apportata ad un valore del parametro.
➒ Potenziometro
(1)
Usato per controllare la velocità dell’inverter. Attivo per default.
Controllato dal parametro P038 [Rif velocità].
Avvio Usato per avviare l’inverter. Attivo per default.
Controllato dal parametro P036 [Fonte Avvio].
Indietro Usato per invertire la marcia dell’inverter. Attivo per default.
Controllato dai parametri P036 [Fonte Avvio] e A095 [Disab
inversione].
Arresto Usato per arrestare l’inverter o azzerare un guasto.
Questo tasto è sempre attivo.
Controllato dal parametro P037 [Modo Arresto].
(1)
Gli inverter IP66, NEMA/UL Type 4X non sono dotati di potenziometro.
FAULT
VOLTS
AMPS
HERTZ RUN
FWD
REV
PROGRAM
➊
➋
➍
➏
➒
➎
Menu Descrizione
Gruppo Visualizzazione (solo visualizzazione)
Include condizioni operative dell’inverter
visualizzate comunemente.
Gruppo Programmazione di base
Include le funzioni programmabili usate con
maggiore frequenza.
Gruppo Programmazione avanzata
Include le restanti funzioni programmabili.
Indicatore di guasto
Include un elenco di codici per condizioni di guasto
specifiche. Visualizzato solo in caso di guasto.
➌
➑
➐
