Italiano-3

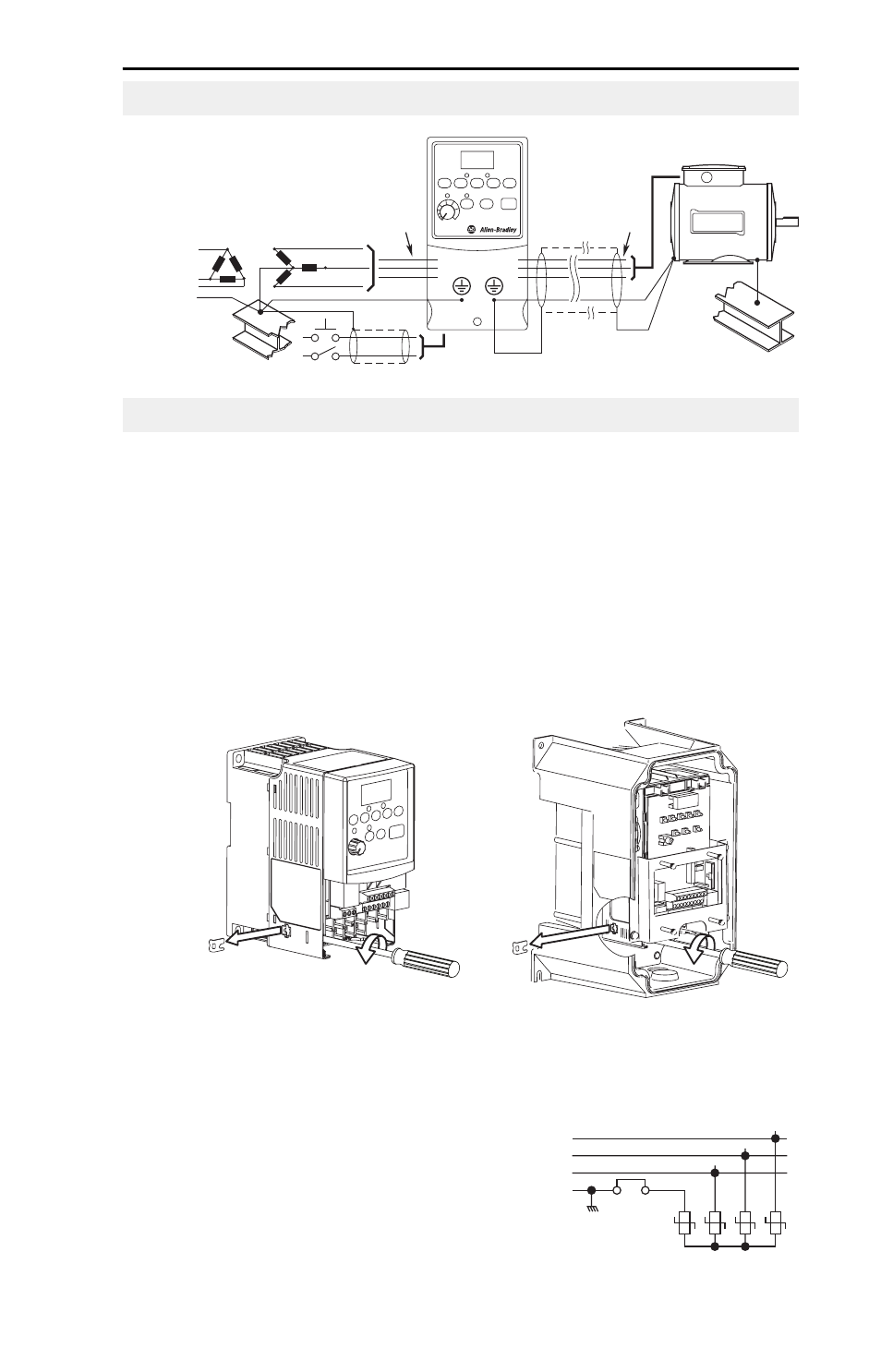

Per evitare danni all ’inverter, è necessario scollegare i MOV collegati a
terra qualora l’inverter è installato su un sistema di distribuzione senza
messa a terra in cui la tensione da linea a terra su ogni fase può superare
il 125% della tensione nominale da linea a linea. Per scollegare tali
dispositivi, rimuovere il ponticello mostrato nella figura sottostante.
1. Ruotare la vite in senso antiorario per allentarla.
2. Estrarre completamente il ponticello dallo chassis dell’inverter.
3. Serrare la vite per mantenerla in posizione.
Ubicazione ponticello
Importante: serrare la vite dopo la rimozione del ponticello.
Rimozione MOV da fase a terra
Requisiti generali per la messa a terra
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
SHLD
Scollegamento dei MOV
IP66, NEMA/UL Type 4X IP20, NEMA/UL Type Open
R/L1
S/L2
T/L3
1 2 3 4
Three-Phase
AC Input
Jumper
