Deutsch-6

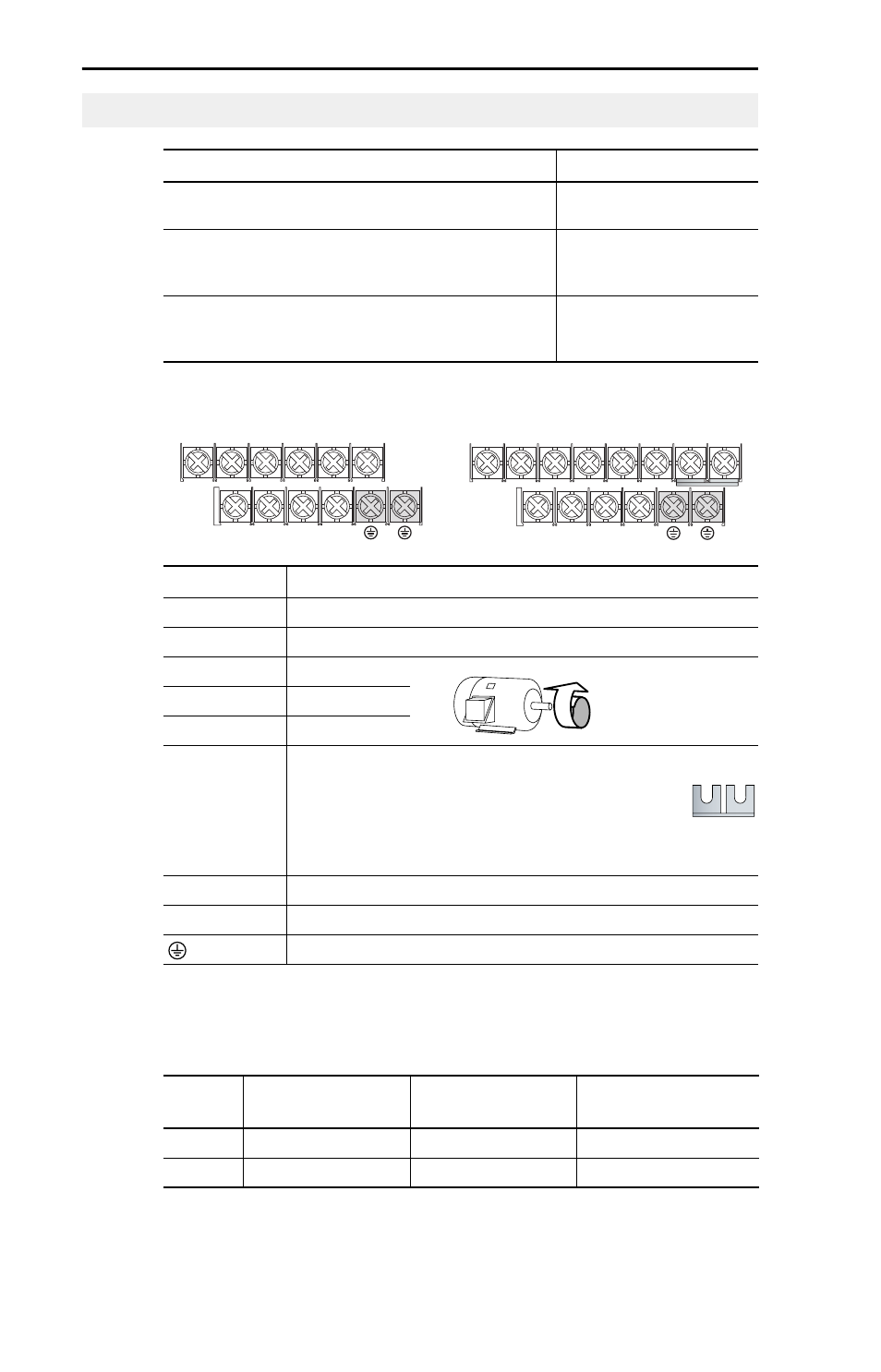

Klemmenblock für den Netzanschluss
Klemmenblock für den Netzanschluss – Technische Daten
Netzanschluss
Verdrahtungsnennwerte Empfohlener Kupferdraht
Nicht abgeschirmt, 600 V, 75 °C THHN/THWN
0,4 mm, isoliert, für trockene
Standorte
Abgeschirmt, 600 V, 75 °C oder 90 °C RHH/RHW-2
Anixter OLF-7xxxxx,
Belden 29501-29507 oder
gleichwertig
Abgeschirmter Kabelkanal, 600 V, 75 °C oder 90 °C
RHH/RHW-2
Anixter 7V-7xxxx-3G
Shawflex 2ACD/3ACD oder
gleichwertig
Anschluss (1) Beschreibung
R/L1, S/L2 1-Phasen-Eingang
R/L1, S/L2, T/L3 3-Phasen-Eingang
U/T1
Zu Motor U/T1
=
Zwei Motorkabel
vertauschen, um
Drehrichtung zu
ändern.
V/T2 Zu Motor V/T2
W/T3 Zu Motor W/T3
P2, P1
DC-Bus-Induktoranschluss (nur bei FUs der Baugröße C)
Beim FU der Baugröße C ist bei Anlieferung zwischen den
Klemmen P2 und P1 eine Brücke installiert. Entfernen Sie
diese Brücke nur, wenn ein DC-Bus-Induktor angeschlossen
werden soll. Der FU kann nicht ohne eine angeschlossene
Brücke oder einen angeschlossenen Induktor gestartet werden.
DC+, DC– DC-Busverbindung
BR+, BR– Anschluss des Widerstands für den Brems-Chopper
Schutzerde – PE
(1)
Wichtig: Die Klemmenschrauben können sich während des Transports lösen. Stellen
Sie vor dem Einschalten des FU sicher, dass alle Klemmenschrauben mit dem
empfohlenen Drehmoment angezogen sind.
Baugröße Maximaler
Leiterquerschnitt (2)
Minimaler
Leiterquerschnitt (2)
Drehmoment
B 5,3 mm
2
(10 AWG) 1,3 mm
2
(16 AWG) 1,7–2,2 Nm
C 8,4 mm
2
(8 AWG) 1,3 mm
2
(16 AWG) 2,9–3,7 Nm
(2)
Der angegebene Leiterquerschnitt bezeichnet Maximal- bzw. Minimalgrößen, die in
den Klemmenblock passen – es handelt sich nicht um Empfehlungen.
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3
BR+ BR- DC- DC+
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3 P2 P1
BR+ BR- DC- DC+
B Frame C Frame
