Deutsch-2
• Befestigen Sie den FU aufrecht an einer flachen, senkrechten und
ebenen Fläche.
• Kühlgebläse vor Staub und Metallpartikeln schützen.
• Keiner korrosiven Umgebung aussetzen.
• Vor Feuchtigkeit und direktem Sonnenlicht schützen.

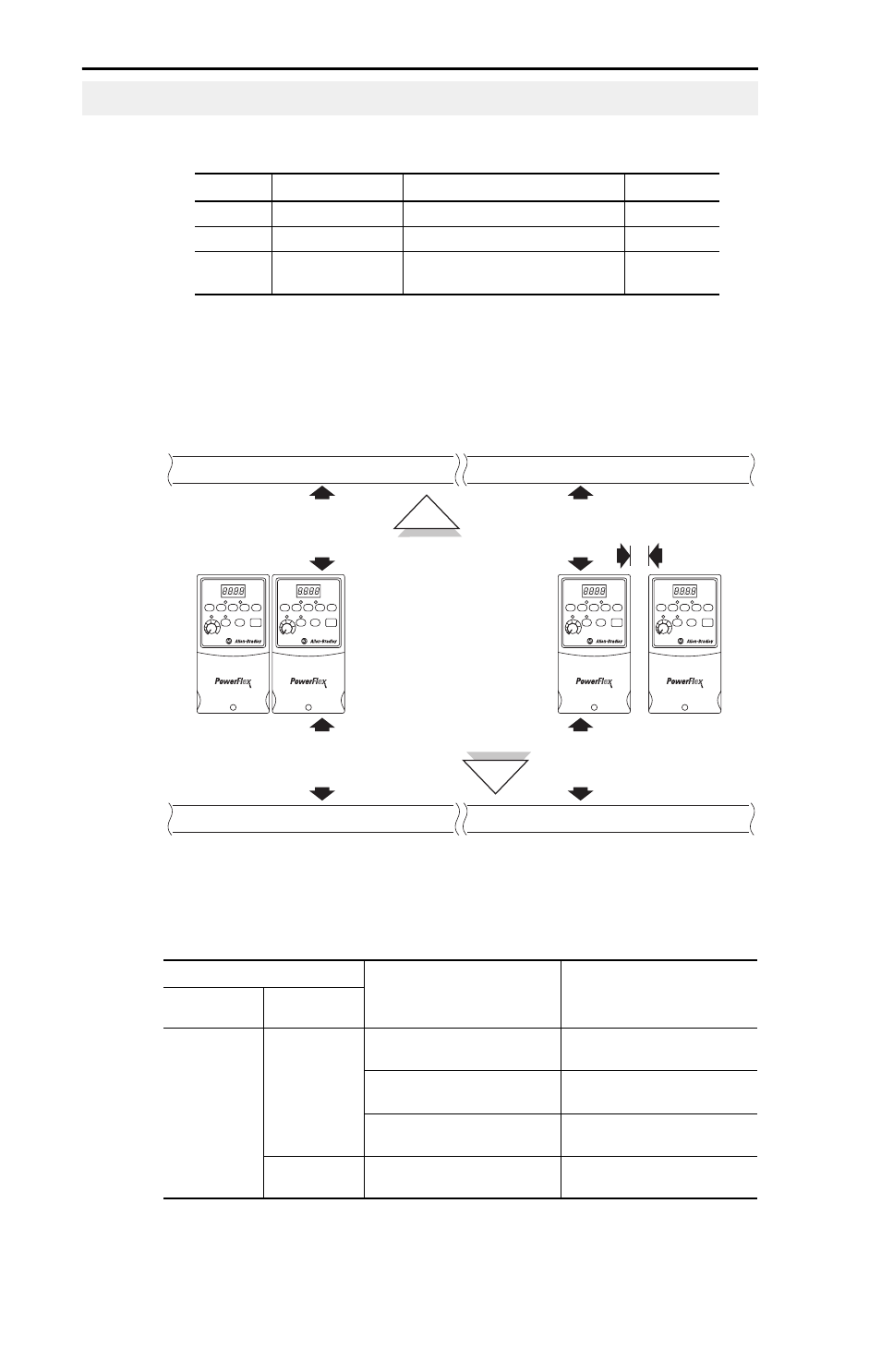

Beim Aufstellen zu beachtende Mindestabstände
Einbauabmessungen finden Sie auf Seite 23.
Umgebungs-/Betriebstemperatur
Erläuterungen zum Aufstellen des FU
Baugröße Schraubengröße Anzugsmoment DIN-Schiene
B M4 (#8-32) 1,56–1,96 Nm 35 mm
C M5 (#10-24) 2,45–2,94 Nm –
B (IP66,
Typ 4X)
M6 (#12-24) 3,95–4,75 Nm –
Umgebungstemperatur Schutzart Beim Aufstellen zu
beachtende
Mindestabstände
Minimum Maximum
–10 °C
40 °C
IP20, NEMA/UL-Typ „offen“ Befestigungsoption A
verwenden
IP66, NEMA/UL-Typ 4X
Befestigungsoption A
verwenden
IP30, NEMA/UL-Typ 1
(1)
(1)
Nennwert erfordert die Installation des PowerFlex 40-Optionskits IP 30,
NEMA/UL-Typ 1.
Befestigungsoption B
verwenden
50 °C IP20, NEMA/UL-Typ „offen“ Befestigungsoption B
verwenden
25 mm
(1.0 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
Befestigungsoption A
Kein Abstand zwischen
den FUs erforderlich.
Befestigungsoption B
Nächstes Objekt, das
den Luftstrom durch
den Kühlkörper und
das Gehäuse des FU
blockieren könnte
