Español-12

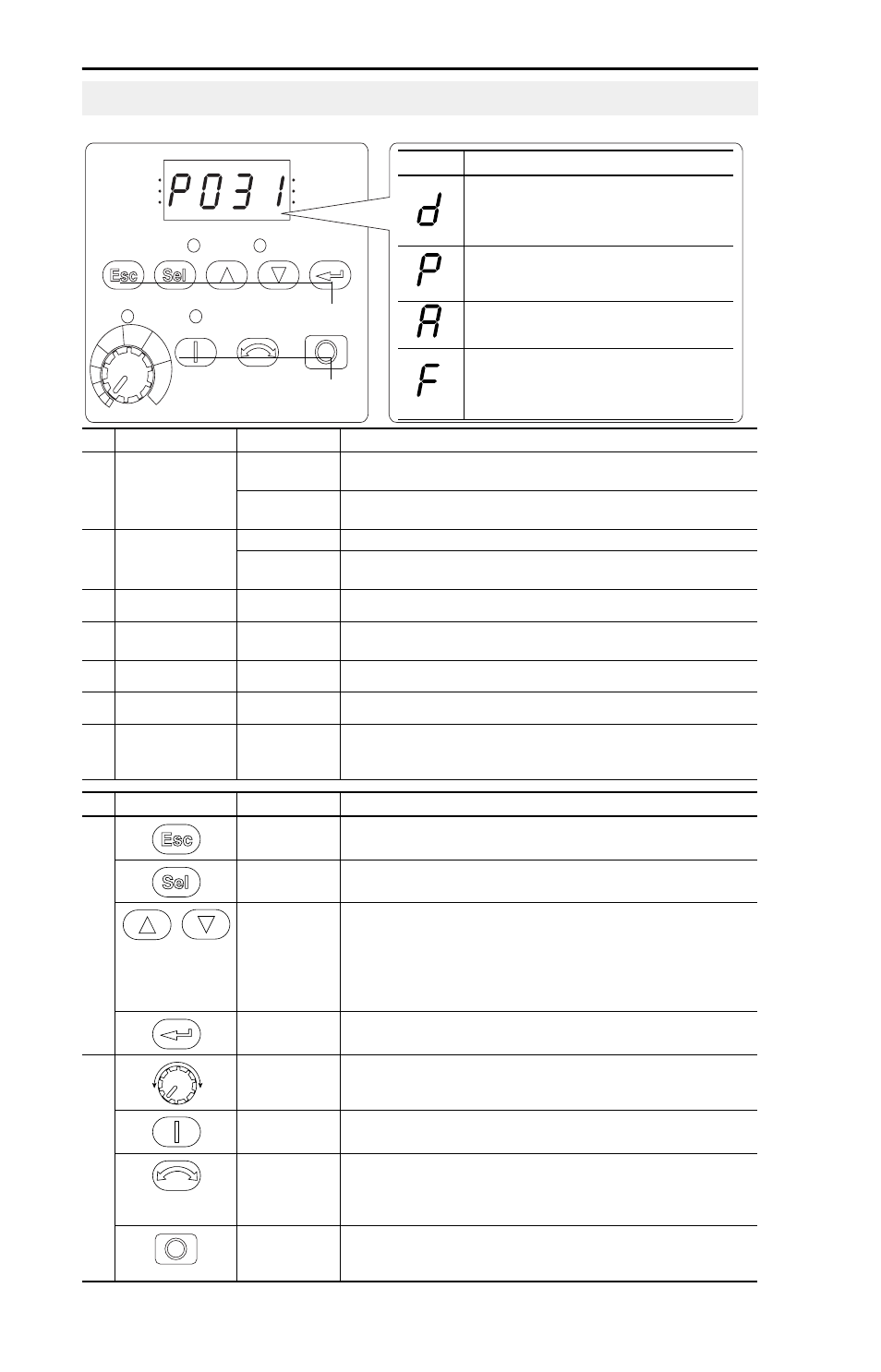

Teclado integral
No. Indicador LED Est. indic. LED Descripción
➊
Estado de
marcha/dirección
Rojo fijo Indica que el variador está funcionando y ha emitido la orden de
dirección del motor.
Rojo
parpadeante
El variador ha recibido la orden de cambiar de dirección. Indica la
dirección actual del motor mientras desacelera hasta cero.
➋ Pantalla
alfanumérica
Rojo fijo Indica el número de parám., el valor del parám. o el código de fallo.
Rojo
parpadeante
El dígito único parpadeante indica que dicho dígito puede editarse.
Todos los dígitos parpadeantes indican una condición de fallo.
➌
Unid. mostradas Rojo fijo Indica las unidades del valor del parámetros mostrado.
➍ Estado de
programación
Rojo fijo Indica que el valor del parámetro puede cambiarse.
➎ Estado de fallo Rojo parpad. Indica que el variador tiene un fallo.
➏
Estado potencióm. Verde fijo Indica que el potenciómetro en el teclado integral está activo.
(1)
➐ Estado de la tecla
de inicio
Verde fijo Indica que la tecla de Arranque en el teclado integral está activa.
La tecla de Retroceso también está activa, a menos que haya sido
inhabilitada por A095 [Reverse Disable].
No. Tecla Nombre Descripción
➑ Escape Retroceder un paso en el menú de programación. Cancelar un
cambio de un valor de parámetro y salir del modo de programación.
Select Avanzar un paso en el menú de programación.
Seleccionar un dígito cuando se ve un valor de parámetro.
Up Arrow
Down Arrow
Desplazarse por los grupos y parámetros.
Aumentar/disminuir el valor de un dígito parpadeante.
Se usa para ajustar la frecuencia de los variadores con clasificación
IP66, NEMA/UL Tipo 4X solamente cuando se muestra un
parámetro del grupo de visualización y P038 [Speed Reference] se
establece en la frecuencia interna, A069 [Internal Freq].
Enter Avanzar un paso en el menú de programación.
Guardar un cambio a un valor de parámetro.
➒ Potentiometer
(1)
Se usa para controlar la velocidad del variador. La opción
predeterminada es activo.
Controlado por el parámetro P038 [Speed Reference].
Start Se usa para iniciar el variador. La opción predeterminada es
activo. Controlado por el parámetro P036 [Start Source].
Reverse Se usa para invertir la velocidad del variador. La opción
predeterminada es activo.
[Start Source]Controlado por los parámetros P036 y A095
[Reverse Disable].
Stop Se usa para detener el variador o borrar un fallo.
Esta tecla siempre está activa.
Controlado por el parámetro P037 [Stop Mode].
(1)
Los variadores con clasificación IP66, NEMA/UL Tipo 4X no están equipados con un
potenciómetro.
FAULT
VOLTS
AMPS
HERTZ RUN
FWD
REV
PROGRAM
➊
➋
➍
➏
➒
➎
Menú Descripción
Grupo de visualización (visualización
solamente)
Consta de las condiciones de operación del
variador vistas comúnmente.
Grupo de programación básica
Consta de las funciones programables usadas
más comúnmente.
Grupo de programación avanzada
Consta de las funciones programables restantes.
Designador de fallos
Consiste en la lista de códigos para condiciones
de fallo específicas. Aparece únicamente ante la
presencia de un fallo.
➌
➑
➐
