Nederlands-12

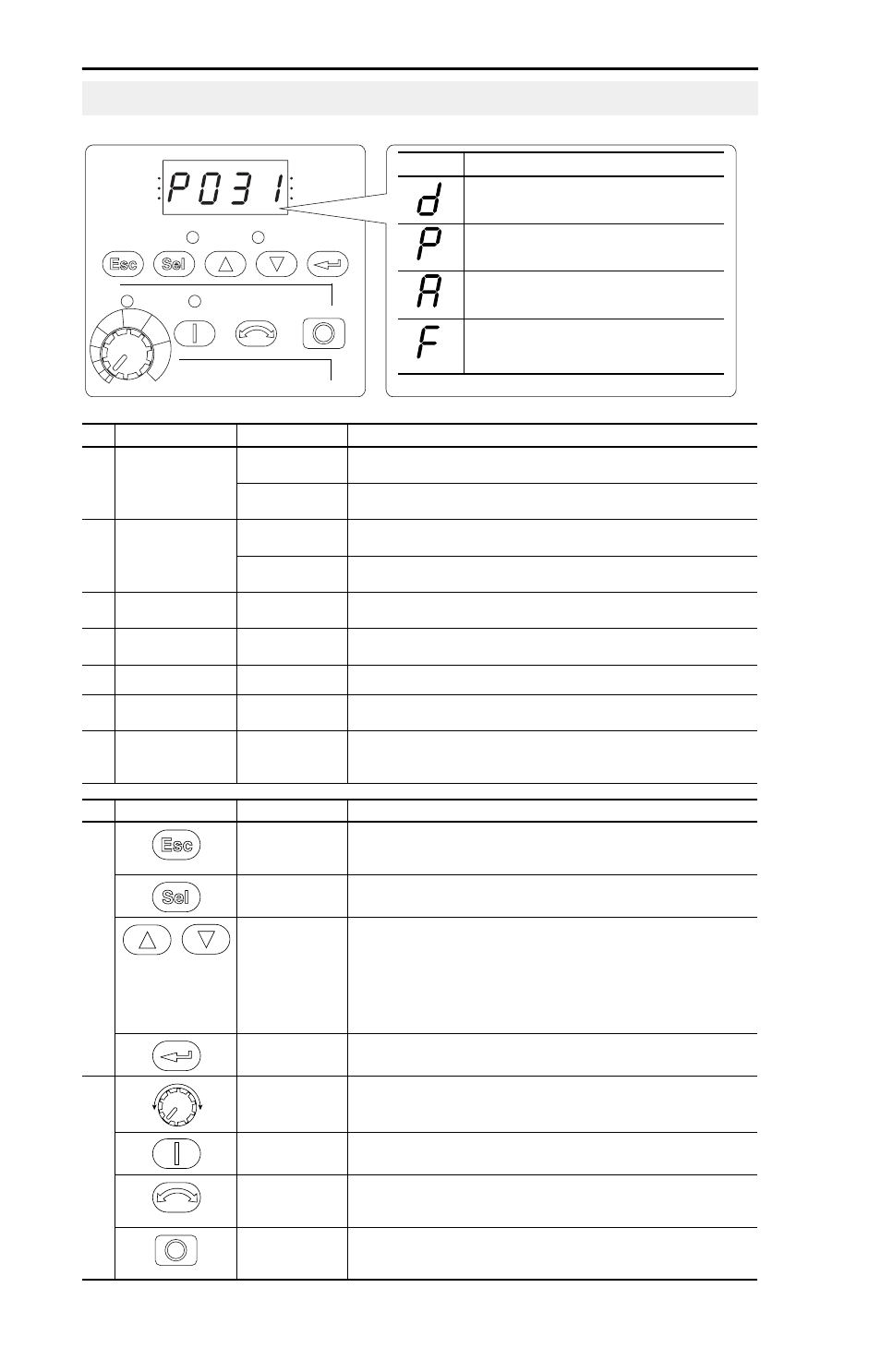

Integraal toetsenbord
Nr. LED Status LED Beschrijving
➊ Status Draaien/
Richting
Rood, brandt
continu
Geeft aan dat de drive in bedrijf is en opdracht voor motordraairichting
is gegeven.
Rood, knippert Drive heeft opdracht gekregen om draairichting te veranderen. Geeft
werkelijke motordraairichting aan terwijl drive decelereert tot nul.
➋ Alfanumeriek
display
Rood, brandt
continu
Geeft parameternummer, parameterwaarde of foutcode aan.
Rood, knippert Als één cijfer knippert, betekent dit dat het cijfer kan worden bewerkt.
Als alle cijfers knipperen, geeft dat een foutconditie aan.
➌
Weergegeven
eenheden
Rood, brandt
continu
Geeft de eenheden van een weergegeven parameterwaarde aan.
➍ Programmeerstatus Rood, brandt
continu
Geeft aan dat de parameterwaarde kan worden veranderd.
➎
Foutstatus Rood, knippert Geeft aan dat de drive in een foutconditie verkeert.
➏
Potentiometerstatus Groen, brandt
continu
Geeft aan dat de potentiometer op het integrale toetsenbord actief
is.
(1)
➐ Status starttoets Groen, brandt
continu
Geeft aan dat de starttoets op het integrale toetsenbord actief is.
De toets Achteruit is ook actief, tenzij uitgeschakeld door A095
[Achteruit uit].
Nr. Toets Naam Beschrijving
➑ Escape Eén stap terug in programmeermenu.
Een wijziging van een parameterwaarde annuleren en de modus
Programmeren afsluiten.
Selecteren Eén stap vooruit in programmeermenu.
Een cijfer selecteren tijdens het bekijken van de parameterwaarde.
Pijl omhoog
Pijl omlaag
Door groepen en parameters scrollen.
De waarde van een knipperend cijfer verhogen/verlagen.
Wordt gebruikt voor het aanpassen van de interne frequentie van
IP66, NEMA/UL Type 4X drives, maar alleen wanneer er een
displaygroep-parameter wordt weergegeven en P038 [Speed
Reference] [snelheidsreferentie] is ingesteld op de interne frequentie,
A069 [Interne Freq].
Enter Eén stap vooruit in programmeermenu.
Een wijziging van een parameterwaarde opslaan.
➒ Potentiometer
(1)
Wordt gebruikt om de drivesnelheid te regelen. Default is actief.
Wordt bestuurd door parameter P038 [Speed Reference].
Start Wordt gebruikt om de drive te starten. Default is actief.
Wordt bestuurd door parameter P036 [Start Source].
Achteruit Wordt gebruikt om de draairichting van de drive om te keren.
Default is actief. Wordt bestuurd door parameters P036 [Start Source]
en A095 [Achteruit uit].
Stoppen Wordt gebruikt om de drive te stoppen of een fout te wissen.
Deze toets is altijd actief. Wordt bestuurd door parameter P037
[Stop Mode].
(1)
IP66, NEMA/UL type 4X drives zijn niet uitgevoerd met een potentiometer.
FAULT
VOLTS
AMPS
HERTZ RUN
FWD
REV
PROGRAM
➊
➋
➍
➏
➒
➎
Menu Beschrijving
Displaygroep (alleen bekijken) Bestaat uit
vaak bekeken bedrijfscondities van de drive.
Basisprogrammeergroep Bestaat uit de meest
gebruikte programmeerbare functies.
Uitgebreide-programmeergroep Bestaat uit
de resterende programmeerbare functies.
Foutaanduiding Bestaat uit een lijst van codes
voor specifieke foutcondities. Wordt alleen
weergegeven wanneer een fout aanwezig is.
➌
➑
➐
