Français-2
• Monter le variateur verticalement sur une surface plate, verticale et
plane.
• Protéger le ventilateur de refroidissement de la poussière et des
particules métalliques.
• Ne pas exposer à une atmosphère corrosive.
• Protéger de l’humidité et de la des rayons directs du soleil.

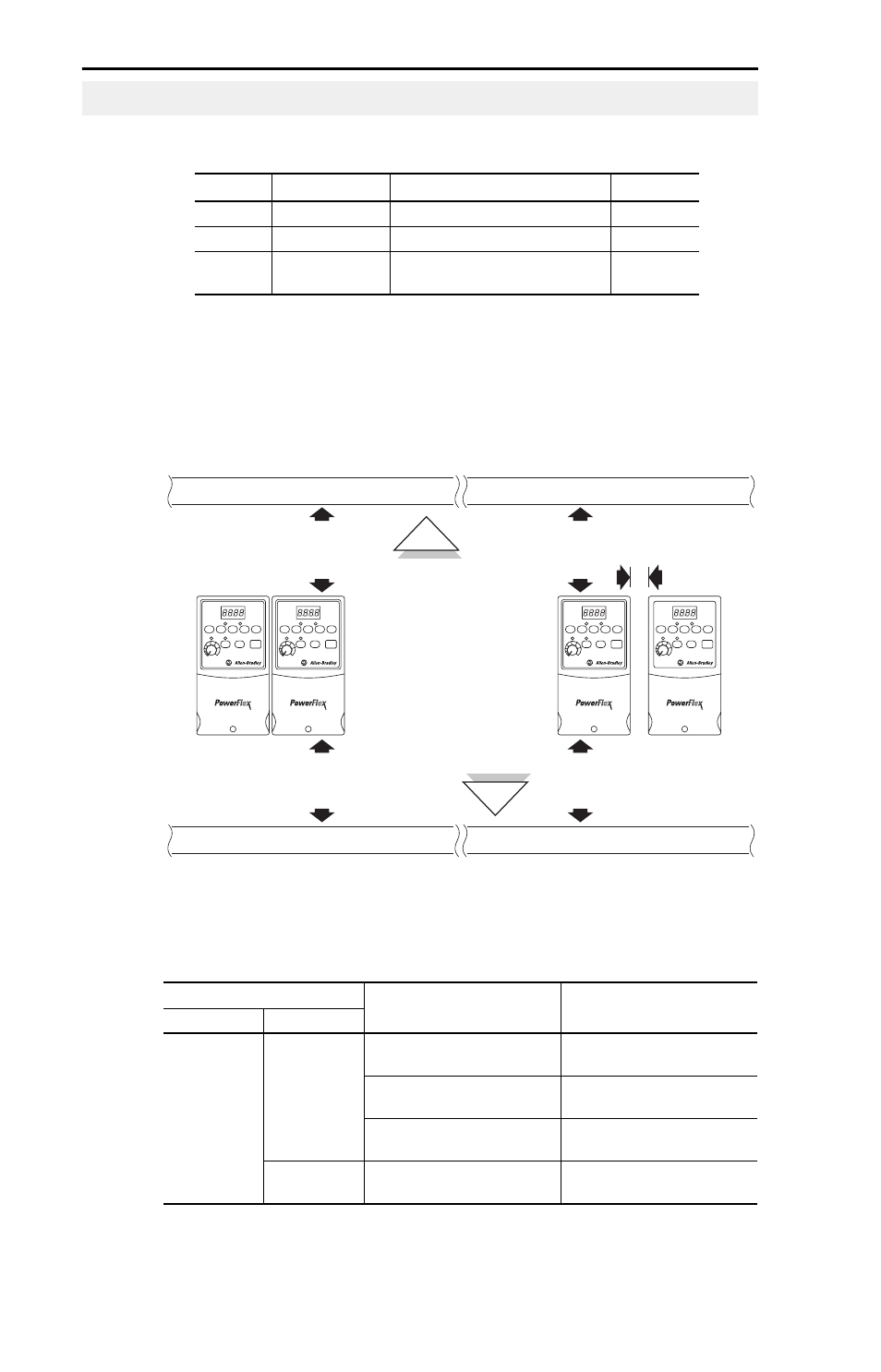

Dégagements minimaux pour le montage
Voir les dimensions de montage page 21.
Températures ambiantes de fonctionnement
Instructions de montage
Taille Taille des vis Couple de serrage Rail DIN
B M4 1,56 à 1,96 Nm 35 mm
C M5 2,45 à 2,94 Nm –
B (IP66,
type 4X)
M6 3,95 à 4,75 Nm –
Température ambiante Type de coffret Dégagements minimaux
pour le montage
Minimum Maximum
–10 °C
40 °C
IP20, NEMA/UL type ouvert Utiliser l’option
de montage A
IP66, NEMA/UL type 4X
Utiliser l’option
de montage A
IP30, NEMA/UL type 1
(1)
(1)
Cette classification nécessite l’installation du kit de conversion PowerFlex 40 IP30,
NEMA/UL 1.
Utiliser l’option
de montage B
50 °C IP20, NEMA/UL type ouvert Utiliser l’option
de montage B
25 mm
120 mm 120 mm
120 mm 120 mm
Option de montage A
Pas d’espace nécessaire
entre les variateurs.
Option de montage B
Objet le plus proche
risquant de gêner la
circulation d’air dans
le radiateur et le
châssis du variateur
