Italiano-2
• Montare l’inverter in posizione verticale, su una superficie piatta ed
in piano.
• Proteggere la ventola di raffreddamento da polvere o particelle
metalliche.
• Non esporre ad atmosfere corrosive.
• Proteggere dall’umidità e dall’esposizione diretta ai raggi solari.

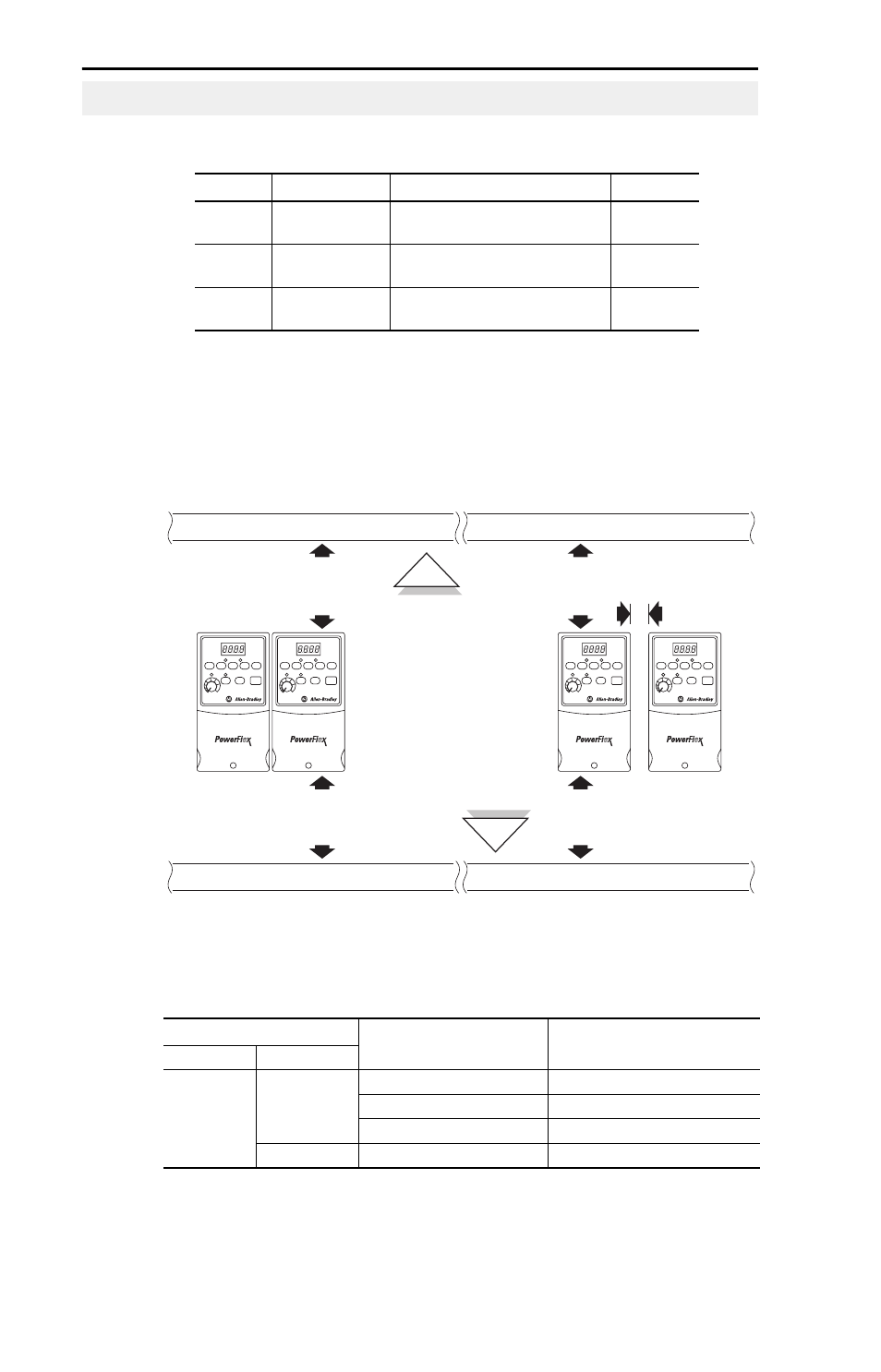

Distanze minime per il montaggio
Vedere a pagina 21 per le dimensioni di montaggio.
Temperatura ambiente di funzionamento
Considerazioni sul montaggio
Frame Viti Coppia di serraggio Guida DIN
B M4 (#8-32)
1,56-1,96 N-m (14-17
libbre-pollici)
35 mm
C M5 (#10-24)
2,45-2,94 N-m (22-26
libbre-pollici)
–
B (IP66,
Type 4X) M6 (#12-24)
3,95-4,75 N-m (35-42
libbre-pollici)
–
Temperatura ambiente Grado di protezione
custodia
Distanze minime per il
montaggio
Minima Massima
–10°C (14°F)
40 °C (104 °F)
IP20, NEMA/UL Type Open Usare l’opzione di montaggio A
IP66, NEMA/UL Type 4X
Usare l’opzione di montaggio A
IP30, NEMA/UL Type 1
(1)
(1)
Questo grado di protezione richiede l’installazione del kit opzionale PowerFlex 40 IP
30, NEMA/UL Type 1.
Usare l’opzione di montaggio B
50 °C (122 °F) IP20, NEMA/UL Type Open Usare l’opzione di montaggio B
25 mm
(1.0 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
120 mm
(4.7 in.)
Opzione di montaggio A
Nessuna distanza tra gli
inverter.
Opzione di
montaggio B
L’oggetto più vicino
che può limitare il
flusso d’aria al
dissipatore termico
dell’inverter e allo
chassis
