Português-8

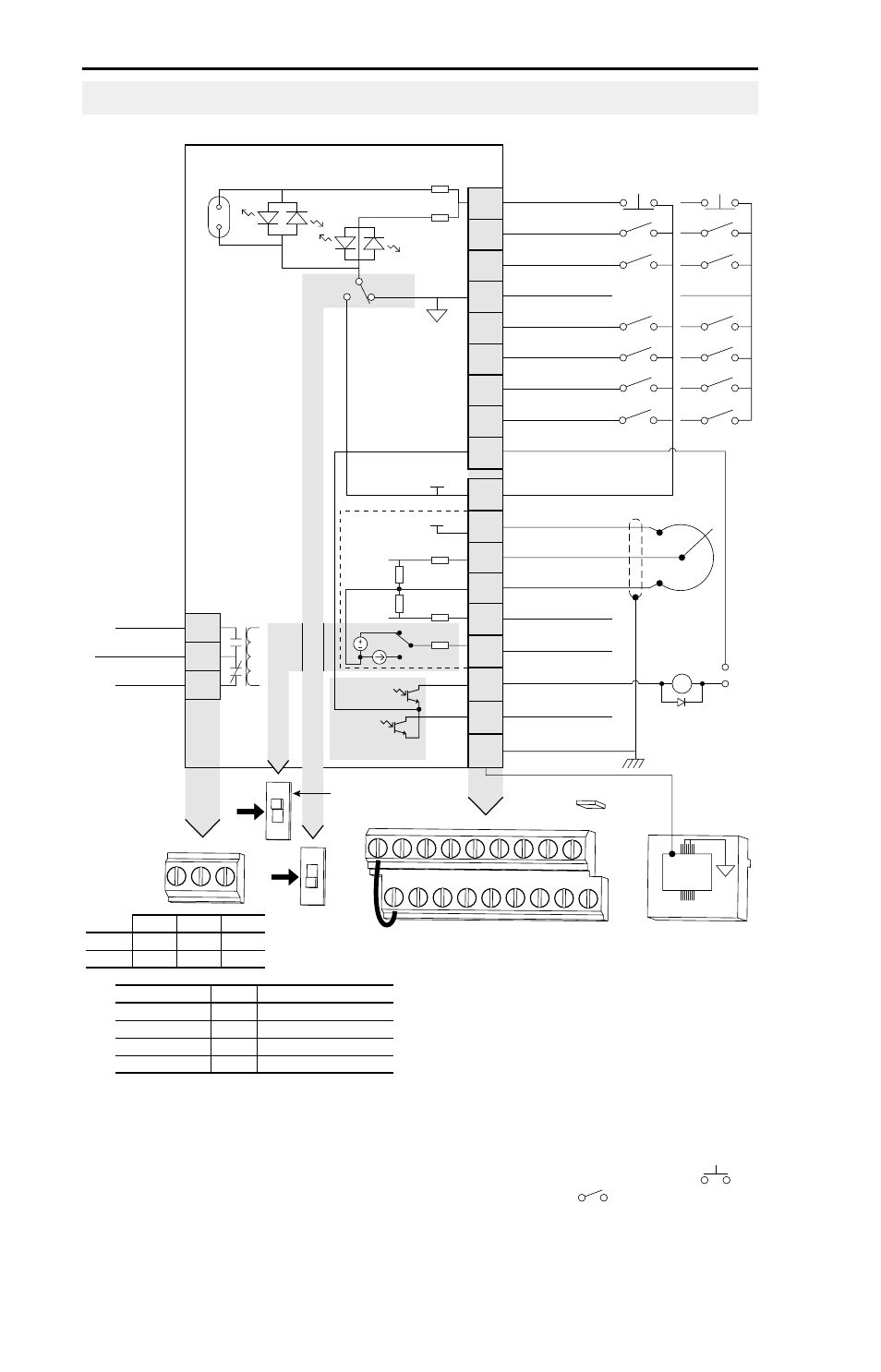

Diagrama de blocos da fiação de controle
(1) Importante: O terminal de E/S 01 é sempre uma
entrada de parada por inércia, exceto quando P036
[Start Source] é definido como controle de “3 fios” ou
“Momt FWD/REV”. No controle de “3 fios”, o terminal de
E/S é controlado pelo P037 [Stop Mode]. Todos as
outras fontes de parada são controladas por P037
[Stop Mode].
Importante: o inversor é fornecido com um jumper instalado entre os terminais de E/S 01 e 11. Remova
o jumper usando o terminal de E/S 01 como uma entrada de parada ou habilitação.
(2)
Ilustração do controle de dois fios. Para o controle por três fios, use uma entrada momentânea no
terminal de E/S 02 para comandar uma partida. Use uma entrada retentiva para o Terminal de E/S
03 alterar o sentido.
(3)
Ao usar uma saída óptica com uma carga indutiva como um relé, instale um diodo de supressão paralelo
ao relé, como mostrado, para evitar danos à saída.
( 4)
Quando o jumper ENBL é removido, o Terminal de E/S 01 age como a habilitação do hardware,
causando uma parada por inércia sem a interpretação do software. Consulte o Manual do usuário do
PowerFlex 40 para obter mais informações.
Borne de controle
04
05
06
07
01
02
03
08
09
11
12
13
14
15
16
17
18
19
Digital Common
Digital Input 1
Digital Input 2
Digital Input 3
Stop
(1)(4)
Start/Run FWD
(2)
Direction/Run REV
Digital Input 4
Opto Common
R1
R2
R3
Relay N.O.
Relay Common
Relay N.C.
+24V DC
+10V DC
0-10V (or ±10V) Input
Analog Common
4-20mA Input
Analog Output
Opto Output 1
Opto Output 2
RS485 Shield
+24V
+10V
Typical
SNK Wiring
Typical
SRC Wiring
1
RS485
(DSI)
R1 R2 R3
SNK
SRC
0-10V
0-20mA
01 02 03 04 05
11 12 13 14 15
06 07 08 09
16 17 18 19
(1)
Enable
(4)
Jumper
30V DC
50mA
Non-inductive
Common
24V
ENBL
Enable
(4)
Jumper
(3)
Pot must be
1-10k ohm
2 Watt Min.
0-10V
0/4-20mA
Analog Output Select
SRC SNK
30 Vcc 125 Vca 240 Vca
Resistivo 3,0 A 3,0 A 3,0 A
Indutivo 0,5 A 0,5 A 0,5 A
P036 [Start Source] Parada Parada do terminal de E/S 01
Teclado Por P037 Por inércia
3 fios Por P037 Por P037
2 fios Por P037 Por inércia
Porta RS485 Por P037 Por inércia
