Nederlands-6

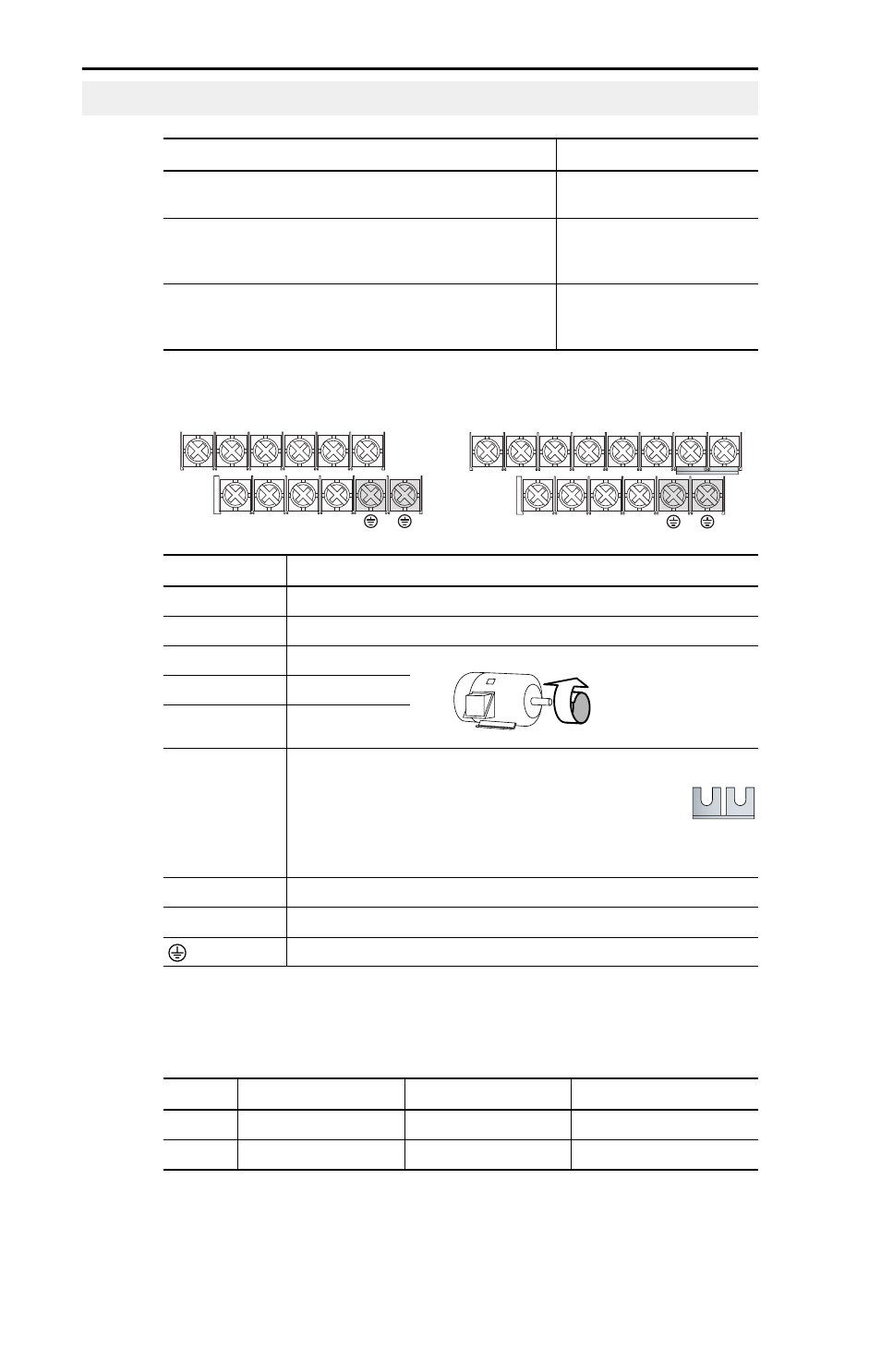

Voedingsaansluitingterminal
Specificaties voedingsaansluitterminal
Vermogen bedrading
Nominale waarden vermogenbedrading Aanbevolen koperdraad
Niet-afgeschermd 600 V, 75 °C THHN/THWN
15 mil geïsoleerd,
droge plaats
Afgeschermd 600 V, 75 °C of 90 °C RHH/RHW-2
Anixter OLF-7xxxxx,
Belden 29501-29507
of gelijkwaardig
Afgeschermde goot nominaal 600 V, 75 °C of 90 °C
RHH/RHW-2
Anixter 7V-7xxxx-3G
Shawflex 2ACD/3ACD
of gelijkwaardig
Terminal (1) Beschrijving
R/L1, S/L2 1-fase ingang
R/L1, S/L2, T/L3 3-fase ingang
U/T1
Naar motor U/T1
=
Verwissel twee
willekeurige
motordraden om
de voorwaardse
richting te veranderen.
V/T2 Naar motor V/T2
W/T3 Naar motor W/T3
P2, P1
Aansluiting DC bus inductor (alleen drives met frame C).
De drive met frame C wordt geleverd met een
doorverbinding tussen aansluitterminals P2 en P1.
Verwijder deze doorverbinding wanneer een DC bus
inductor wordt aangesloten. De drive wordt alleeningeschakeld
als een doorverbinding of inductor is aangesloten.
DC+, DC- Aansluiting DC bus
BR+, BR- Aansluiting weerstand dynamisch remmen
Veiligheidsaarding – PE
(1) Belangrijk: schroeven van aansluitterminals kunnen tijdens vervoer losraken.
Verzeker u ervan dat alle schroeven van aansluitterminals tot het aanbevolen koppel
zijn vastgedraaid voordat u de voeding naar de drive inschakelt.
Frame Maximale draaddikte (2) Minimale draaddikte (2) Koppel
B 5,3 mm
2
1,3 mm
2
1,7 – 2,2 N-m
C 8,4 mm
2
1,3 mm
2
2,9 – 3,7 N-m
(2)
Maximale/minimale diameters die de aansluitterminal accepteert – dit zijn geen
aanbevelingen.
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3
BR+ BR- DC- DC+
V/T2 T/L3 S/L2 R/L1 U/T1 W/T3 P2 P1
BR+ BR- DC- DC+
B Frame C Frame
