Español-8

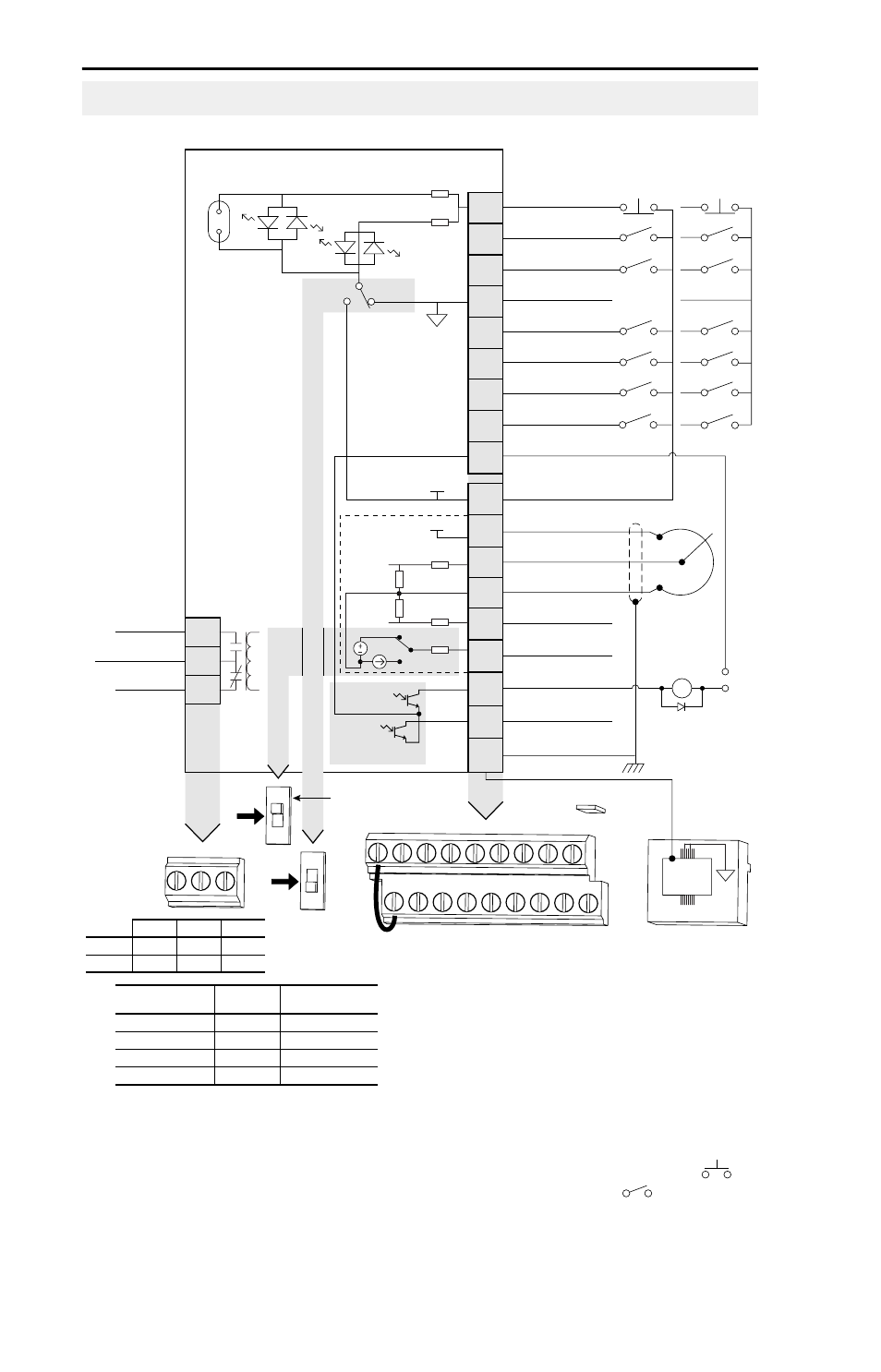

Diagrama del bloque de cableado de control
(1)
Importante: el terminal de E/S 01 siempre es una
entrada de paro por inercia excepto cuando P036
[Start Source] se establece para control de “Tres Hilos”
o “Av/Ret.Impul”. En el control de tres hilos, el terminal
de E/S 01 está controlado por P037 [Stop Mode]. Todas
las demás fuentes de paro están controladas por P037
[Stop Mode].
Importante: El variador se envía con un puente instalado entre los terminales de E/S 01 y 11. Retire
este puente cuando use el terminal de E/S 01 como entrada de paro o de habilitación.
(2)
Se muestra el control de dos hilos. Para el control de tres hilos, utilice una entrada momentánea en
el terminal E/S 02 para ordenar un arranque. Use una entrada con mantenimiento para el terminal
de E/S 03 para cambiar de dirección.
(3)
Cuando use una salida de optoacoplador con una carga inductiva como relé, instale un diodo de
recuperación paralelo al relé como se muestra, para evitar dañar la salida.
(4)
Cuando se extrae el puente ENBL, el terminal de E/S 01 siempre actuará como habilitación de hardware,
causando un paro por inercia sin interpretación del software. Consulte el documento PowerFlex 40
User Manual para obtener más información.
Bloque de terminales de control
04
05
06
07
01
02
03
08
09
11
12
13
14
15
16
17
18
19
Digital Common
Digital Input 1
Digital Input 2
Digital Input 3
Stop
(1)(4)
Start/Run FWD
(2)
Direction/Run REV
Digital Input 4
Opto Common
R1
R2
R3
Relay N.O.
Relay Common
Relay N.C.
+24V DC
+10V DC
0-10V (or ±10V) Input
Analog Common
4-20mA Input
Analog Output
Opto Output 1
Opto Output 2
RS485 Shield
+24V
+10V
Typical
SNK Wiring
Typical
SRC Wiring
1
RS485
(DSI)
R1 R2 R3
SNK
SRC
0-10V
0-20mA
01 02 03 04 05
11 12 13 14 15
06 07 08 09
16 17 18 19
(1)
Enable
(4)
Jumper
30V DC
50mA
Non-inductive
Common
24V
ENBL
Enable
(4)
Jumper
(3)
Pot must be
1-10k ohm
2 Watt Min.
0-10V
0/4-20mA
Analog Output Select
SRC SNK
30 VCC 125 VCA 240 VCA
Resistivo 3.0 A 3.0 A 3.0 A
Inductivo 0.5 A 0.5 A 0.5 A
P036 [Start Source] Paro Terminal de E/S 01
“Paro”
Teclado Según P037 Inercia
3 hilos Según P037 Según P037
2 hilos Según P037 Inercia
Puerto RS485 Según P037 Inercia
