Deutsch-8

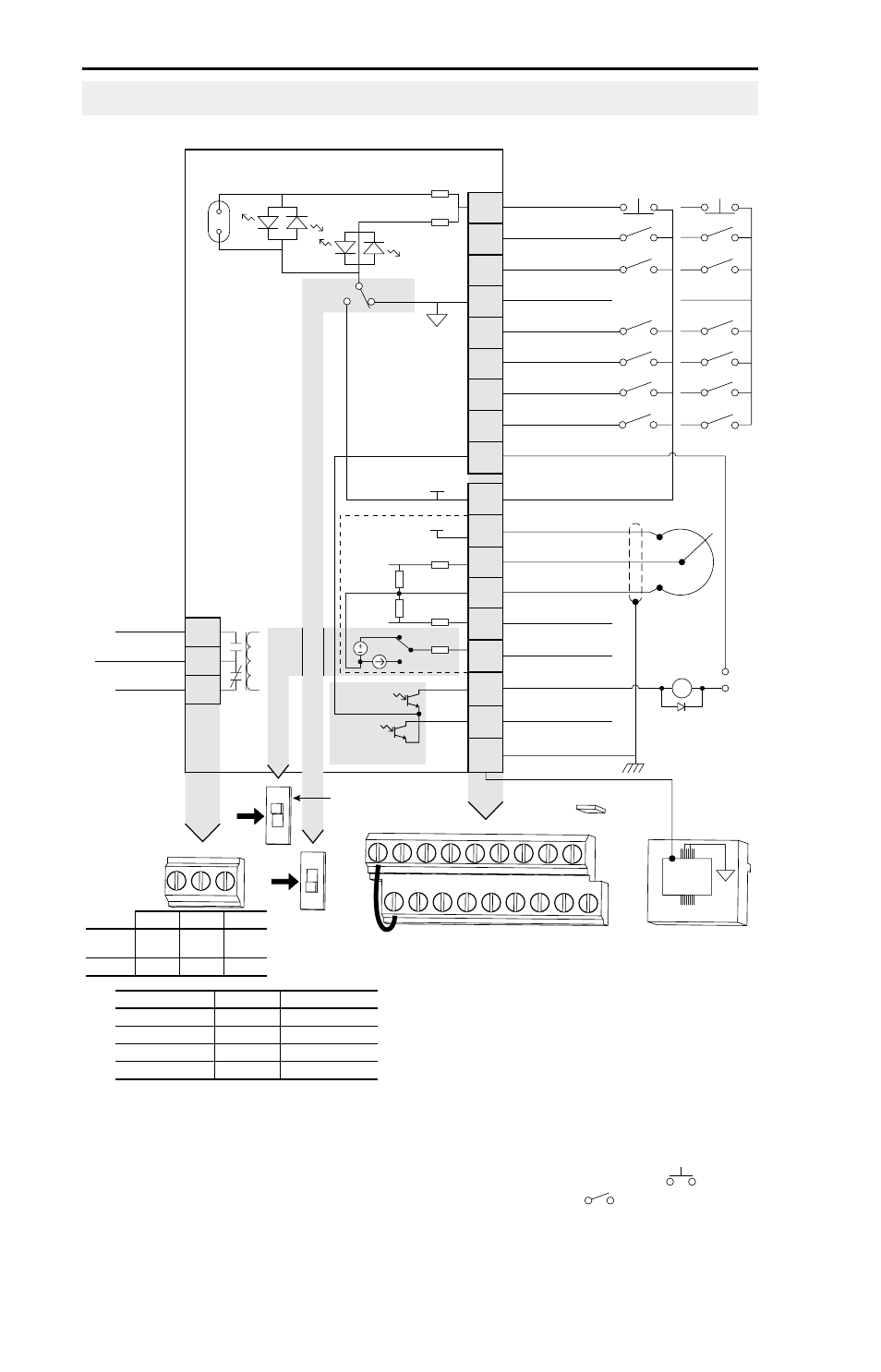

Steuerleitungsblockdiagramm
(1)
Wichtig: An E/A-Klemme 01 erfolgt nur dann kein Auslauf,
wenn P036 [Startquelle] auf „3-Draht“-Steuerung oder
„MomVW/RWStrg“ eingestellt ist. Bei der 3-Draht-Steuerung
wird E/A-Klemme 01 über P037 [Stoppmodus] gesteuert. Alle
weiteren Stoppquellen werden über P037 [Stoppmodus]
gesteuert.
Wichtig: Bei Anlieferung des FU ist zwischen E/A-Klemme 01 und 11 eine Brücke installiert. Wenn E/A-Klemme
01 als Stopp- oder Aktivierungseingang verwendet wird, muss diese Brücke entfernt werden.
(2)
Hier 2-Draht-Steuerung. Bei der 3-Draht-Steuerung ist an E/A-Klemme 02 ein einmaliger Befehl für einen
Start erforderlich. Zur Richtungsänderung an E/A-Klemme 03 ist ein Dauerbefehl erforderlich.
(3)
Bei Verwendung eines Optoausgangs mit einer induktiven Last (z. B. ein Relais) installieren Sie eine
Seriendiode parallel zum Relais (siehe Abbildung), um Schäden am Ausgang zu vermeiden.
(4)
Wenn die ENBL-Brücke entfernt ist, fungiert die E/A-Klemme 01 immer als Hardwareaktivierung und bewirkt
einen Auslauf. Weitere Informationen dazu finden Sie im PowerFlex 40-Benutzerhandbuch.
Steuerein- und Steuerausgänge
04
05
06
07
01
02
03
08
09
11
12
13
14
15
16
17
18
19
Digital Common
Digital Input 1
Digital Input 2
Digital Input 3
Stop
(1)(4)
Start/Run FWD
(2)
Direction/Run REV
Digital Input 4
Opto Common
R1
R2
R3
Relay N.O.
Relay Common
Relay N.C.
+24V DC
+10V DC
0-10V (or ±10V) Input
Analog Common
4-20mA Input
Analog Output
Opto Output 1
Opto Output 2
RS485 Shield
+24V
+10V
Typical
SNK Wiring
Typical
SRC Wiring
1
RS485
(DSI)
R1 R2 R3
SNK
SRC
0-10V
0-20mA
01 02 03 04 05
11 12 13 14 15
06 07 08 09
16 17 18 19
(1)
Enable
(4)
Jumper
30V DC
50mA
Non-inductive
Common
24V
ENBL
Enable
(4)
Jumper
(3)
Pot must be
1-10k ohm
2 Watt Min.
0-10V
0/4-20mA
Analog Output Select
SRC SNK
30 V DC 125 V AC 240 V AC
Ohmscher
Widerstand
3,0 A 3,0 A 3,0 A
Induktiv 0,5 A 0,5 A 0,5 A
P036 [Startquelle] Stopp E/A-Klemme 01 Stopp
Tastatur Über P037 Auslauf
3-Draht Über P037 Über P037
2-Draht Über P037 Auslauf
RS485-Anschluss Über P037 Auslauf
